(sensor Hall). Dispositivo semiconductor que permite detectar un campo magnético utilizando el efecto Hall. Cuando una corriente atraviesa el elemento semiconductor y existe una inducción magnética perpendicular apropiada, aparece una tensión transversal denominada tensión Hall. En los sistemas de posición angular esta tensión proporciona información sobre la magnitud o componente del campo producido por un imán móvil. Los sensores Hall modernos pueden incorporar amplificación, compensación térmica, conversión analógica-digital y procesamiento de señales dentro del mismo circuito integrado. Debido a que permiten realizar mediciones sin contacto mecánico, son especialmente adecuados para aplicaciones automotrices sometidas a vibraciones y gran cantidad de ciclos de funcionamiento. Se emplean para detectar posición, velocidad, proximidad y movimiento en motores, pedales, sistemas de dirección, actuadores y numerosos dispositivos mecatrónicos.
Abertura (Opening)
Alimentación (Supply)
Alto (High)
Amplificador de señal (Signal amplifier)
Amplificador operacional (Operational amplifier)
Bajo (Low)
Campo magnético (Magnetic field)
Campo magnético perpendicular al contacto óhmico (Magnetic field perpendicular to the ohmic contact)
Capa Hall (A1, A2) (Hall layer — A1, A2)
Celda Hall (Hall cell)
Circuito de medición de tensión (Voltage measurement circuit)
Circuito típico donde el efecto Hall se utiliza como interruptor (Typical circuit in which the Hall effect is used as a switch)
Colector (Collector)
Combustible (Fuel)
¿Cómo funciona un sensor de efecto Hall? (How does a Hall-effect sensor work?)
Computadora (Computer)
Conmutaciones del transistor (Transistor switching)
Contacto óhmico (Ohmic contact)
Corriente de alimentación continua (IV) (DC supply current — IV)
Corriente de control (Control current)
Corriente estable (Steady current)
Corriente Hall (Hall current)
Cristal de arseniuro de galio (Gallium arsenide crystal)
Densidad de flujo magnético (B) (Magnetic flux density — B)
Diagrama funcional de bloques (Functional block diagram)
Disparador Schmitt (Schmitt trigger)
Efecto Hall: fenómeno observado en láminas delgadas de metal y en algunos semiconductores. Cuando una lámina recorrida longitudinalmente por una corriente se coloca en un campo magnético perpendicular a su plano, aparece una tensión entre sus bordes opuestos. Esta tensión, aunque pequeña, puede producir una corriente en un circuito externo. Su polaridad es positiva en algunos metales, como el zinc, y negativa en otros, como el oro (Hall effect: a phenomenon observed in thin metal strips and some semiconductors. When a strip carrying a longitudinal current is placed in a magnetic field perpendicular to its plane, a voltage develops between its opposite edges. Although small, this voltage can drive a current through an external circuit. Its polarity is positive in some metals, such as zinc, and negative in others, such as gold)
Electrodo de control (Control electrode)
Elemento de efecto Hall (Hall-effect element)
El campo magnético provoca que los electrones de la corriente de alimentación se acumulen en el terminal negativo de la capa Hall, generando una diferencia de potencial (The magnetic field causes electrons from the supply current to accumulate at the negative terminal of the Hall layer, creating a potential difference)
Emisor (Emitter)
Entrada (Input)
Estos dispositivos cambian el estado de su salida ante variaciones del flujo magnético. Incorporan una celda Hall, un regulador de tensión, un amplificador de señal y un disparador Schmitt, con una salida de colector abierto (These devices change their output state in response to changes in magnetic flux. They incorporate a Hall cell, a voltage regulator, a signal amplifier and a Schmitt trigger, with an open-collector output)
Flotante (Float)
Imán (Magnet)
Imán permanente (Permanent magnet)
Interruptor de efecto Hall (Hall-effect switch)
Llave de encendido (Ignition switch)

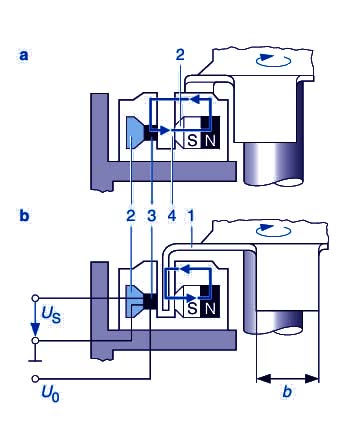

P al eta (Vane)
Polo norte (N) (North pole — N)
Polo sur (S) (South pole — S)
Profundidad del área activa (Active area depth)
Regulador de tensión (Voltage regulator)
Resorte (Spring)
Resortes (Springs)
Retorno (Return)
Rotación (Rotation)
Rueda obturadora (Shutter wheel)
Salida (Output)
Salida de colector abierto (Open-collector output)
Sensor de efecto Hall (Hall-effect sensor)
Sensor de efecto Hall lineal: también conocido como sensor Hall analógico, su tensión de salida varía en proporción al campo magnético externo, en lugar de conmutar entre niveles alto y bajo. Sin campo magnético, la salida es la mitad de la tensión de alimentación. Una polaridad magnética puede reducir la salida casi a cero, mientras que la polaridad opuesta puede aumentarla casi hasta la tensión de alimentación (Linear Hall-effect sensor: also known as an analog Hall sensor, its output voltage varies in proportion to the external magnetic field instead of switching between high and low levels. With no magnetic field, the output is half the supply voltage. One magnetic polarity can reduce the output nearly to zero, while the opposite polarity can increase it nearly to the supply voltage)
Sensor de efecto Hall omnipolar: se activa en presencia de un campo magnético suficientemente intenso de cualquier polaridad y se desactiva al retirarlo. Puede considerarse equivalente a dos sensores unipolares orientados en sentidos opuestos, con sus salidas de colector abierto conectadas entre sí (Omnipolar Hall-effect sensor: it activates in the presence of a sufficiently strong magnetic field of either polarity and deactivates when the field is removed. It can be considered equivalent to two unipolar sensors facing opposite directions, with their open-collector outputs connected together)
Sensor de reluctancia variable (Variable-reluctance sensor)
Señal (Signal)
Señal amplificada e invertida (Amplified and inverted signal)
Señal analógica débil (Weak analog signal)
Superficie marcada (Branded surface)
Tensión Hall (VH) (Hall voltage — VH)
Tensión regulada (Regulated voltage)
Tierra (Ground)
Transistor conmutador (Switching transistor)
Tubo de montaje (Mounting tube)
Ubicación del sensor (Sensor location)
Uso de un sensor Hall para medir el nivel de un fluido (Use of a Hall sensor to measure fluid level)
