BOMBAS HIDRÁULICAS
Son aparatos destinados a elevar líquidos.
Distinguimos:
a) Bomba aspirante;
b) Bomba impelente;
c) Bomba aspirante-impelente.
Bomba aspirante

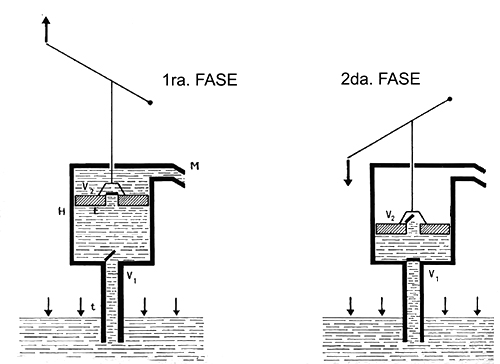

Figura 7. Esquema de bomba aspirante: V1 y V2: válvulas; E : émbolo; t: tubo de aspiración; H: cuerpo de la bomba. Funcionamiento : sube el émbolo, se abre V1 y entra el agua: al bajar el émbolo ocurre lo contrario.
La bomba aspirante (fig. 7) consta de:
1) Un cuerpo de bomba. H;
2) Un tubo de aspiración, t:
3) Un embolo, E, dentro del
cuerpo de bomba y que ajusta perfectamente en el;
4) Dos válvulas V1 y V2, colocadas así: V1 en la unión del cuerpo de bomba y el tubo
de aspiración y V2, en el émbolo:
5) Un tubo de salida o canilla,
M.
El funcionamiento de esta bomba se detalla en la figura 7.
Bomba impelente
La bomba impelente consta de
(ver fig. 8),
Figura 8. Esquema de bomba impelente: E: émbolo; S : tubo de salida; V1 y V2: válvulas; H: cuerpo de la bomba
1) Un cuerpo de bomba cilíndrico
H;
2) Un émbolo, E, dentro del
cuerpo de bomba;
3) Un tubo de salida, S, que
arranca del cuerpo de bomba;
4) Dos válvulas, V1 y V2, colocadas
así: V1 en la base del
cuerpo de bomba y V2 en el
tubo de salida S.
La particularidad de esta bomba
es que su cuerpo está sumergido
totalmente en el líquIdo.
En la figura 9 damos la explicación
de su funcionamiento.
Figura 9. Funcionamiento : sube el émbolo, se abre V1, se cierra V2 y entra el líquido: al bajar el émbolo ocurre lo contrario
A continuación mencionamos algunos de los inconvenientes de:
8) La bomba aspirante. No eleva agua a más de 7 m u 8 m, pues la acción de la
presión atmosférica no permite mayor ascenso (recordemos que si la experiencia de Torricelli se hace con agua, la columna alcanza los
10.33m);
b) La bomba impelente. Como
está en el seno del líquido,
hay que sacarla cada
vez que sufre desperfectos.
Para solucionar estos inconvenientes,
se ha ideado la bomba
aspirante-impelente
Bomba aspirante-impelente
Bomba que combina las dos anteriores
y consta de (fig. 10):
Figura 10. Esquema de bomba aspirante-impelente : V1 y V2: válvulas; E: émbolo; t: tubo de aspiración; H: cuerpo de la bomba; S : tubo de salida
1) Un tubo de aspiración, t;
2 ) Un cuerpo de bomba, H;
3) Un émbolo, E, que ajusta
perfectamente en el cuerpo de bomba;
4) Un tubo de salida, S;
5) Dos válvulas, V1 y V2 colocadas así: V1 en la unión del tubo de aspiración y el
cuerpo de bomba, y V2 en el tubo de salida.
El funcionamiento de la bomba aspirante-impelente se detalla en las figuras 251 y 252.

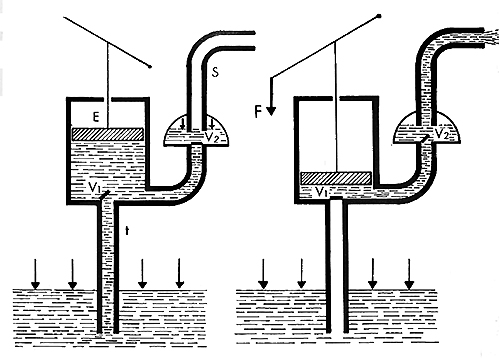

| Figura 11. Funcionamiento : sube el émbolo, se abre V1 y se cierra V2. Entra líquido |

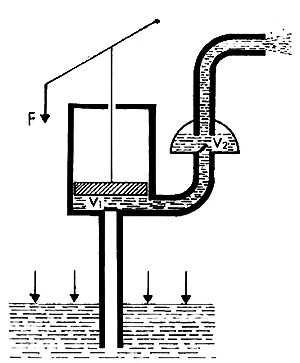

Figura 12. Funcionamiento : baja el émbolo, se cierra V1, se abre V2 y sale el líquido. |
Bombas centrífugas
Se emplean para elevar líquidos
(fig. 17) mediante la fuerza
centrifuga originada por unas paletas al girar a gran velocidad (numerosas revoluciones por minuto), gracias a un motor eléctrico. Esa fuerza centrífuga produce una velocidad tangencial tal que desplaza el agua hacia arriba por un tubo de salida.

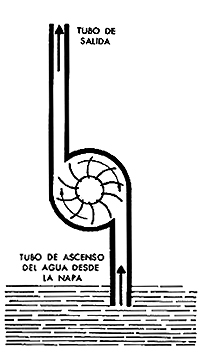

Figura 17. Esquema de una bomba centrífuga
|
