(surtidor, fuente). Uno de los terminales del transistor de efecto de campo, similar, en su misión, al cátodo de un tubo electrónico.

Fig. : Fuente ideal independiente de tensión

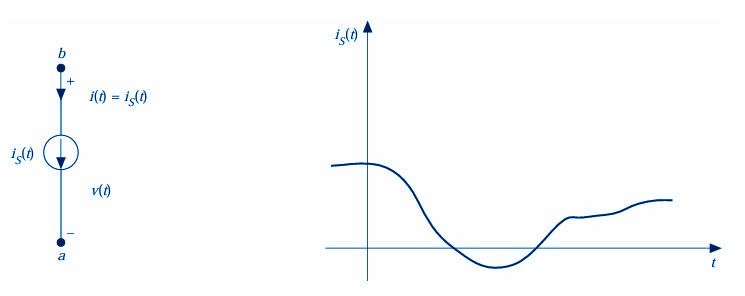

Fig. : Fuente ideal independiente de corriente

Conceptos :

• Fuente eléctrica: Dispositivo capaz de suministrar energía eléctrica a un circuito, imponiendo una tensión o una corriente en sus terminales. (Electrical source: A device capable of supplying electrical energy to a circuit by imposing a voltage or a current at its terminals.)
• Fuente ideal independiente de tensión: Fuente que mantiene la tensión en sus terminales como una función prescrita del tiempo, independientemente de la carga conectada. (Ideal independent voltage source: A source that constrains the terminal voltage to a prescribed function of time, independent of the connected load.)
• Fuente ideal independiente de corriente: Fuente que fija la corriente que circula por el elemento como una función del tiempo, sin depender del circuito externo. (Ideal independent current source: A source that constrains the current through the element to a prescribed function of time, regardless of the external circuit.)
• Representación temporal: Las fuentes ideales pueden describirse mediante funciones escalón, rampa, sinusoidal, impulso o continua. (Time representation: Ideal sources may be described using step, ramp, sinusoidal, impulse, or dc functions.)
• Fuente de tensión continua ideal: Fuente cuya tensión es constante en el tiempo, por ejemplo v(t) = Vs. (Ideal dc voltage source: A source whose voltage is constant with time, for example v(t) = Vs.)
• Fuente sinusoidal ideal: Fuente cuya tensión o corriente varía sinusoidalmente con el tiempo, caracterizada por amplitud, frecuencia y fase. (Ideal sinusoidal source: A source whose voltage or current varies sinusoidally with time, characterized by amplitude, frequency, and phase.)
• Fuentes prácticas: Fuentes reales, como baterías o generadores, cuyo comportamiento depende de la carga conectada a sus terminales. (Practical sources: Real sources, such as batteries or generators, whose behavior depends on the load connected to their terminals.)
• Batería como fuente práctica: Una batería presenta una tensión nominal en vacío que disminuye cuando aumenta la corriente suministrada. (Battery as a practical source: A battery exhibits a nominal no-load voltage that decreases as the supplied current increases.)
• Resistencia interna: Parámetro que modela las pérdidas internas de una fuente práctica y explica la caída de tensión bajo carga. (Internal resistance: A parameter that models internal losses of a practical source and explains voltage drop under load.)
• Modelo de fuente de tensión con resistencia serie: Modelo práctico formado por una fuente ideal de tensión en serie con una resistencia interna Rs. (Voltage source with series resistance model: A practical model consisting of an ideal voltage source in series with an internal resistance Rs.)
• Ecuación característica v–i: La relación entre tensión y corriente de una fuente práctica puede expresarse como v = Vs − Rs·i. (v–i characteristic equation: The voltage–current relationship of a practical source can be expressed as v = Vs − Rs·i.)
• Modelo equivalente de fuente de corriente: Forma alternativa del modelo práctico, que consiste en una fuente ideal de corriente en paralelo con una resistencia. (Equivalent current source model: An alternative practical model consisting of an ideal current source in parallel with a resistance.)
• Equivalencia entre modelos: Los modelos de fuente de tensión con resistencia serie y fuente de corriente con resistencia en paralelo son eléctricamente equivalentes en sus terminales. (Model equivalence: The voltage-source-with-series-resistance and current-source-with-parallel-resistance models are electrically equivalent at their terminals.)
• Fuente ideal versus fuente real: Las fuentes ideales simplifican el análisis, mientras que las fuentes reales requieren modelos aproximados para describir su comportamiento. (Ideal versus real sources: Ideal sources simplify analysis, while real sources require approximate models to describe their behavior.)
• Aplicaciones de los modelos de fuentes: Estos modelos se utilizan para analizar circuitos electrónicos, sistemas de potencia, sensores y dispositivos electromecánicos. (Applications of source models: These models are used to analyze electronic circuits, power systems, sensors, and electromechanical devices.)
• Fuentes como elementos fundamentales: Las fuentes eléctricas constituyen uno de los bloques básicos del análisis de circuitos junto con resistencias, inductancias y capacitancias. (Sources as fundamental elements: Electrical sources are one of the basic building blocks of circuit analysis along with resistors, inductors, and capacitors.)
