Definición y Contexto
Vaporization se refiere al proceso por el cual un líquido se transforma en vapor. Esto ocurre a través de:
Evaporación: Transformación a temperaturas inferiores al punto de ebullición.
Ebullición: Transformación a temperaturas iguales o superiores al punto de ebullición.

Aplicaciones en Refrigeración y Aire Acondicionado.
Latent Heat of Vaporization: En refrigeración, el calor latente de vaporización es esencial para la transferencia de energía. El refrigerante absorbe calor durante su cambio de fase de líquido a vapor en el evaporador, generando el efecto de enfriamiento​.

Procesos de Vaporización en Evaporadores: En un evaporador, el líquido refrigerante se vaporiza al absorber calor del aire o fluido que se desea enfriar. Este proceso es crucial para el diseño eficiente de sistemas de refrigeración​.

Impacto de las Condiciones Operativas: La vaporización también se considera en situaciones de derrames o fugas de refrigerantes, donde se observa un alto ritmo de vaporización inicial que disminuye a medida que la temperatura del líquido y el suelo se enfrían​ .

Ciclos de Refrigeración: En el ciclo de compresión de vapor, el refrigerante se vaporiza a baja presión en el evaporador, absorbiendo calor del espacio refrigerado, y posteriormente se condensa a alta presión en el condensador​.

Ejemplo Práctico
El amoníaco, un refrigerante común, presenta un alto calor latente de vaporización, lo que lo hace eficiente para sistemas industriales. Sin embargo, su vaporización puede ser peligrosa en caso de fugas, requiriendo medidas de seguridad adicionales.

Calor de evaporación

Dado que las características del agua son fáciles de observar y debido a que el agua es uno de los mejores refrigerantes, se utilizará como ejemplo en esta descripción.

Cuando el agua se calienta, su temperatura aumenta proporcionalmente hasta que alcanza su punto de ebullición. Este punto de ebullición depende de la presión que se ejerza sobre el agua. En un recipiente abierto, con la presión atmosférica normal y al nivel del mar (760 mm de columna de mercurio), el agua hierve a 100 ºC.

Si la presión desciende por debajo de la presión atmosférica, el punto de ebullición será más bajo que 100 ºC. Por ejemplo, a una presión de 531 mm Hg (equivalente a 3000 m sobre el nivel del mar), el punto de ebullición del agua es de 89 ºC.

En un recipiente cerrado, el punto de ebullición está determinado por la presión del vapor. Si la presión es superior a 760 mm Hg, el punto de ebullición será mayor a 100 ºC. Por ejemplo, el punto de ebullición del agua es de 120 ºC cuando la presión es de 1 atmósfera, y 183 ºC cuando la presión es de 10 atmósferas. Este principio es utilizado en las ollas a presión, que permiten cocinar a temperaturas superiores a los 100 ºC debido a la presión interna.

Cuando el agua alcanza su punto de ebullición, se le llama líquido saturado y, consecuentemente, el punto de ebullición también se conoce como temperatura de saturación. A cualquier presión dada, le corresponde un punto de ebullición específico o temperatura de saturación. Los valores para el agua en diversas presiones se encuentran en la siguiente tabla:

La cantidad de energía suministrada para llevar un líquido a su punto de ebullición y hacer que se evapore se llama calor de evaporación.

A la presión atmosférica (760 mm Hg), la cantidad de energía requerida para evaporar 1 kg de agua a 100 ºC y convertirlo en vapor a 100 ºC es de 539 Kcal (2.260 kJ). En este caso, se forma 1 kg de vapor saturado seco. Si se aplica solo una pequeña cantidad de calor, solo una parte del líquido se evapora, y el resultado será una mezcla consistente en líquido saturado y vapor saturado.

El calor de evaporación también se conoce como calor latente, ya que es el calor necesario para cambiar el estado de un cuerpo sin que su temperatura cambie. En otras palabras, el calor latente es el calor necesario para transformar un líquido en gas (o viceversa) sin aumentar su temperatura.

Por otro lado, el calor sensible es el calor aplicado a un cuerpo cuya temperatura está por encima o por debajo del punto de ebullición o de fusión. A diferencia del calor latente, el calor sensible sí produce un cambio en la temperatura del cuerpo al ser transferido.

Recalentamiento

Cuando se aplica calor a un vapor saturado, el resultado es un vapor recalentado. El calor que se aplica en este proceso se conoce como calor de recalentamiento.

Cuando se realiza un cambio de estado, el calor sensible entra en juego. Este calor sensible es la causa de que el vapor aumente su temperatura. El calor específico de un cuerpo cambia cuando pasa del estado líquido al estado gaseoso. Por ejemplo, solo se necesitan 0,45 Kcal (1,9 kJ) para calentar 1 kg de vapor un grado centígrado, mientras que para obtener el mismo incremento de temperatura en el agua, se necesitan 1 Kcal (4,187 kJ). Este es un ejemplo claro de cómo el calor específico varía según el estado de la sustancia, siendo el vapor mucho más fácil de calentar que el agua líquida.

El proceso de condensación

El proceso de condensación es el inverso del cambio de estado de líquido a vapor. En lugar de aplicar calor, como ocurre en la vaporización, en la condensación es necesario extraer calor del vapor para convertirlo de nuevo en líquido. Este proceso también se conoce como precipitación.

Al igual que en la evaporación, la presión determina la temperatura a la cual la condensación se lleva a cabo. A medida que se reduce la presión, la temperatura a la que ocurre la condensación también disminuye. Este principio se utiliza en diversos sistemas de refrigeración y calefacción, donde el vapor se condensa en líquido a temperaturas controladas para aprovechar el cambio de fase en procesos de transferencia de calor.

Diodo varactor

Los diodos de unión PN (pn junction diodes) presentan una capacitancia natural cuando funcionan bajo polarización inversa (reverse bias). Esta capacitancia se debe a la existencia de la región de agotamiento (depletion region), que actúa como el dieléctrico de un capacitor, mientras que las regiones P y N funcionan como sus placas conductoras.

El diodo varactor (varactor diode), también denominado diodo de capacitancia variable (variable-capacitance diode o varicap diode), se fabrica específicamente para aprovechar esta propiedad. Su principal característica es que la capacitancia de unión (junction capacitance) cambia en función de la tensión de polarización inversa aplicada.

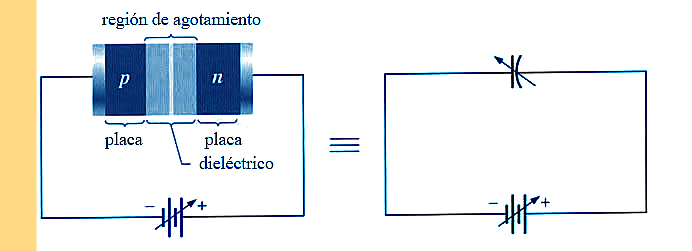

Fig. : Diodo varactor

Como consecuencia, el diodo varactor se comporta como un capacitor variable (variable capacitor) cuyo valor puede controlarse electrónicamente mediante una tensión continua. Esta característica permite reemplazar a los capacitores variables mecánicos utilizados antiguamente en los circuitos de sintonía.

Cuando aumenta la tensión de polarización inversa, la región de agotamiento se ensancha. Al aumentar el espesor efectivo del dieléctrico, la capacitancia disminuye. En cambio, cuando la tensión inversa disminuye, la región de agotamiento se estrecha y la capacitancia aumenta.

La capacitancia de la unión puede aproximarse mediante la expresión:

$$ C_j=\frac{\varepsilon A}{d} $$

donde:

• C_j: capacitancia de unión (junction capacitance).
• ε: permitividad del material semiconductor (material permittivity).
• A: área de la unión PN (junction area).
• d: ancho de la región de agotamiento (depletion width).

Como el ancho de la región de agotamiento (d) depende directamente de la tensión inversa aplicada, la capacitancia del diodo también varía. Cuanto mayor sea la tensión inversa, menor será la capacitancia; cuanto menor sea la tensión inversa, mayor será la capacitancia.

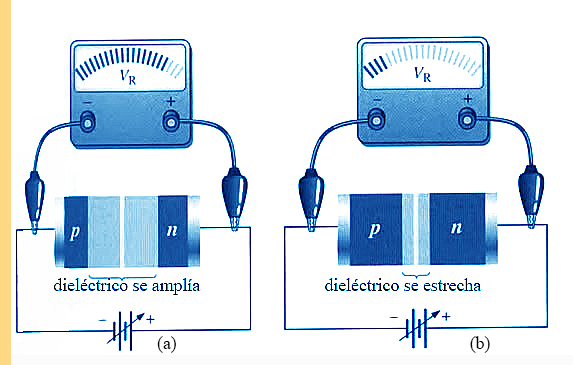

Fig: El diodo varactor polarizado en inversa actúa como un capacitor variable.

(a) Mayor polarización inversa, menor capacitancia.

(b) Menor polarización inversa, mayor capacitancia.

La principal aplicación del diodo varactor se encuentra en los circuitos de sintonía, donde sustituye a los capacitores variables convencionales. Al modificar la capacitancia mediante una tensión de control, es posible variar electrónicamente la frecuencia de resonancia de un circuito LC.

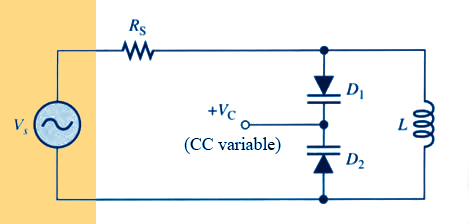

Fig. : Varactores en un circuito resonante.

La frecuencia de resonancia de un circuito sintonizado está dada por:

$$ f=\frac{1}{2\pi\sqrt{LC}} $$

Como el diodo varactor modifica el valor de la capacitancia C, la frecuencia de resonancia puede ajustarse de forma continua y precisa sin necesidad de elementos mecánicos.

Una de las aplicaciones más importantes es el oscilador controlado por tensión (Voltage Controlled Oscillator, VCO). En este tipo de circuito, la frecuencia de salida depende directamente de la tensión continua aplicada al diodo varactor, permitiendo un control electrónico muy preciso de la frecuencia de oscilación.

• Sintonizadores electrónicos (electronic tuners).
• Receptores de radio (radio receivers).
• Receptores de televisión (television systems).
• Equipos de comunicaciones móviles (mobile communications).
• Moduladores de frecuencia (frequency modulators).
• Sintetizadores de frecuencia (frequency synthesizers).
• Osciladores controlados por tensión (VCO).
• Circuitos PLL (Phase-Locked Loop).
• Equipos de radiofrecuencia (RF).
• Instrumentación electrónica y sistemas de telecomunicaciones.

• No requiere partes mecánicas para realizar la sintonización.
• Permite un control completamente electrónico de la frecuencia.
• Presenta alta precisión y excelente repetibilidad.
• Posee una elevada velocidad de respuesta.
• Es pequeño, confiable y de larga vida útil.
• Resulta ideal para circuitos de radiofrecuencia y comunicaciones.
• Facilita el diseño de equipos compactos y de bajo mantenimiento.

• El diodo varactor trabaja únicamente con polarización inversa (reverse bias).
• Su región de agotamiento actúa como el dieléctrico de un capacitor.
• Funciona eléctricamente como un capacitor variable (variable capacitor).
• La capacitancia depende de la tensión inversa aplicada.
• Al aumentar la tensión inversa, la capacitancia disminuye.
• Al disminuir la tensión inversa, la capacitancia aumenta.
• Se emplea principalmente en circuitos de sintonía y osciladores controlados por tensión (VCO).
• Permite variar electrónicamente la frecuencia de resonancia de un circuito LC.
• Es uno de los dispositivos fundamentales en equipos modernos de comunicaciones, radiofrecuencia y televisión.
