Cable de encendido. (Ver recursos relacionados)

El cable de encendido (ignition cable) es un componente esencial en el sistema de encendido tradicional, encargado de transmitir la alta tensión desde la bobina de encendido hasta las bujías. Estos cables están diseñados para soportar voltajes elevados y transmitir la chispa de manera eficiente, asegurando una combustión adecuada. Los cables de encendido constan de una capa de aislamiento para evitar cortocircuitos y una capa conductora, generalmente de cobre o aluminio. Con el tiempo, los cables pueden desgastarse, agrietarse o perder aislamiento, lo que genera fallos en el encendido. En comparación con los sistemas electrónicos modernos, los cables de encendido son menos críticos, ya que los sistemas sin distribuidor no requieren cables de alta tensión.

Condensador de encendido.

El condensador de encendido (ignition capacitor) es un componente clave en los sistemas de encendido tradicionales, especialmente en los motores con distribuidor. Su función principal es evitar que se forme un arco eléctrico entre los puntos de contacto del distribuidor cuando se abre el circuito, lo que mejora la eficiencia y prolonga la vida útil de los puntos. El condensador está conectado en paralelo con los puntos de contacto y la bobina de encendido. Un condensador defectuoso puede causar fallos en el encendido, como pérdida de potencia o chispas irregulares. En comparación con los sistemas electrónicos modernos, los condensadores son menos necesarios en motores que no utilizan distribuidores.

Bobina de encendido; bobina de inducción que alimenta las bobinas de encendido. (Ver recursos relacionados)

Las imágenes representan una bobina de encendido, un componente fundamental en los sistemas de encendido de motores de combustión interna. Este dispositivo tiene la función de convertir la baja tensión de la batería en una alta tensión suficiente para generar una chispa en la bujía y encender la mezcla aire-combustible dentro del cilindro del motor.

Una bobina de encendido es un componente esencial en los sistemas de ignición de motores de combustión interna, específicamente en aquellos que operan con ignición por chispa, como los motores de gasolina. Su función principal es transformar la baja tensión de la batería del vehículo, típicamente de 12 o 24 voltios, en una alta tensión necesaria para generar una chispa en la bujía que encienda la mezcla de aire y combustible en el cilindro. Este proceso es crucial para garantizar el funcionamiento eficiente del motor.

La bobina de encendido es un tipo de transformador eléctrico compuesto por dos bobinados: el primario y el secundario. El bobinado primario está conectado a la fuente de alimentación de bajo voltaje y consta de pocas vueltas de alambre grueso. Por otro lado, el bobinado secundario tiene un mayor número de vueltas de alambre delgado, lo que permite amplificar significativamente la tensión.

Cuando se interrumpe el flujo de corriente en el bobinado primario mediante un interruptor (como los puntos de contacto en sistemas antiguos o un transistor en sistemas modernos), se genera un campo magnético que colapsa rápidamente. Este cambio abrupto induce una alta tensión en el bobinado secundario, alcanzando entre 20,000 y 50,000 voltios, suficiente para crear una chispa en la bujía.

El funcionamiento de la bobina de encendido se basa en el principio de inducción electromagnética. Está compuesta principalmente por un bobinado primario y un bobinado secundario, ambos enrollados alrededor de un núcleo de hierro. El proceso se desarrolla en los siguientes pasos:

1. Carga de la Bobina:

   • La bobina se conecta a la batería del vehículo (típicamente de 12V).
   • Se aplica corriente al bobinado primario, generando un campo magnético en el núcleo de hierro.

2. Interrupción de la Corriente:

   • Un sistema de ruptor (en encendidos convencionales) o un transistor (en encendidos electrónicos) corta la corriente del bobinado primario.
   • Al interrumpirse la corriente, el campo magnético colapsa rápidamente.

3. Inducción de Alto Voltaje:

   • La rápida variación del flujo magnético induce una alta tensión en el bobinado secundario, que tiene muchas más vueltas de alambre fino.
   • La tensión generada puede alcanzar entre 15,000 y 45,000 voltios.

4. Descarga en la Bujía:

   • La alta tensión viaja a través del terminal de alta tensión hasta la bujía.
   • Se produce una chispa en la bujía, encendiendo la mezcla aire-combustible dentro del cilindro.

1. Motores de combustión interna:
   La bobina de encendido es un componente clave en vehículos de gasolina, motocicletas, barcos y generadores portátiles. En motores con múltiples cilindros, puede haber una bobina por bujía (sistema de encendido individual) o una bobina compartida para varios cilindros en configuraciones más simples.

2. Mejoras en eficiencia energética:
   Los sistemas modernos de encendido, como el encendido electrónico y los sistemas de bobina sobre bujía, utilizan bobinas avanzadas que permiten un control preciso del momento de la chispa. Esto mejora la eficiencia del motor, reduce las emisiones y optimiza el consumo de combustible.

3. Aplicaciones industriales:
   Las bobinas de encendido también se utilizan en motores estacionarios para maquinaria industrial, sistemas de riego y equipos de respaldo energético, donde la confiabilidad del encendido es fundamental.

4. Equipos de investigación y enseñanza:
   En laboratorios educativos y de investigación, las bobinas de encendido se utilizan para estudiar los principios de electromagnetismo, transformadores y sistemas de ignición.

Las bobinas de encendido modernas ofrecen mayor durabilidad, resistencia al calor y una mejor capacidad de generar alta tensión de manera constante. Esto garantiza un encendido fiable incluso en condiciones adversas, como temperaturas extremas o alta humedad. Además, su diseño compacto permite una fácil integración en los motores actuales.

• Motores de combustión interna: Se emplea en automóviles, motocicletas, camiones y otros vehículos con motores de gasolina.
• Generadores eléctricos: Motores de combustión en generadores utilizan bobinas de encendido para la combustión eficiente.
• Equipos agrícolas e industriales: Motores de equipos agrícolas y de construcción dependen de sistemas de encendido similares.
• Sistemas de encendido electrónico: En vehículos modernos, las bobinas trabajan con sensores electrónicos y módulos de control para una ignición más precisa y eficiente.

1. Bobina Convencional: Utilizada en vehículos antiguos con sistema de distribuidor y platinos.
2. Bobina de Encendido Electrónica: Reemplaza los platinos con transistores para mejorar la eficiencia y la durabilidad.
3. Bobina de Encendido Individual: Cada cilindro tiene su propia bobina, eliminando la necesidad de cables de alta tensión.
4. Bobina de Encendido Tipo Riel (Rail Coil Pack): Utilizada en motores modernos con bobinas integradas en un riel que alimenta todas las bujías directamente.

• Fallas en el aislamiento: Pueden causar fugas de corriente y fallas en el encendido.
• Sobrecalentamiento: Puede dañar el bobinado interno, reduciendo la capacidad de generar alta tensión.
• Pérdida de potencia: Un mal funcionamiento puede reducir la eficiencia de la combustión, afectando el rendimiento del motor.
• Verificación con multímetro: Se puede medir la resistencia del bobinado primario y secundario para detectar fallas.

La bobina de encendido es un elemento indispensable en el funcionamiento de los motores de combustión interna que dependen de ignición por chispa. Su capacidad para generar alta tensión con precisión y consistencia asegura el correcto desempeño del motor, contribuyendo a su eficiencia, confiabilidad y durabilidad en una amplia gama de aplicaciones.

Sistemas de Encendido Automotriz: Funcionamiento, Componentes y Evolución

Los sistemas de encendido automotriz son componentes críticos en los motores de vehículos, responsables de iniciar el proceso de combustión al encender la mezcla de aire y combustible en los cilindros del motor. El sistema de encendido ha experimentado avances tecnológicos significativos, pasando de sistemas mecánicos tradicionales a sistemas electrónicos sofisticados. En este artículo, exploramos el funcionamiento, las partes esenciales, las interconexiones entre los componentes, los problemas comunes y la evolución de los sistemas de encendido, comparando especialmente el encendido electrónico con el sistema mecánico tradicional.

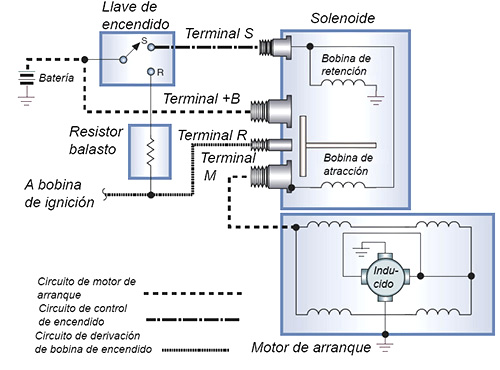

Figura : Cuando el conductor gira la llave de encendido a la posición de arranque, se envía corriente al terminal S del solenoide. Esto activa la bobina de atracción (pull-in coil) y la bobina de retención (hold-in coil), desplazando el núcleo del solenoide y conectando el motor de arranque con el volante del motor.

En esta etapa, también se energiza momentáneamente el terminal R, el cual envía corriente directamente a la bobina de encendido, omitiendo el resistor balasto para asegurar un arranque fuerte.

Una vez que el motor ha arrancado, la llave vuelve a la posición de encendido normal, y la alimentación pasa por el resistor balasto, reduciendo el voltaje hacia la bobina de encendido para preservar su vida útil.

Componentes principales

• Llave de encendido (Ignition switch)
• Terminal S, R, +B y M (S terminal, R terminal, B+ terminal, M terminal)
• Resistor balasto (Ballast resistor)
• Bobina de encendido (Ignition coil)
• Solenoide (Solenoid)
• Motor de arranque (Starter motor)
• Inducido (Armature)
• Batería (Battery)

1. Visión General del Encendido Automotriz

La principal función de un sistema de encendido automotriz es generar una chispa que encienda la mezcla de aire y combustible comprimida en el momento óptimo durante el ciclo del motor. Los sistemas de encendido tradicionales utilizaban componentes mecánicos, como distribuidores, para controlar el momento de la chispa. Sin embargo, con la llegada de los sistemas electrónicos, el control del tiempo de encendido se volvió más preciso, mejorando el rendimiento del motor, la eficiencia de combustible y cumpliendo con los estrictos estándares de emisiones.

En los vehículos modernos, el sistema de encendido depende en gran medida de unidades de control electrónico (ECU) para gestionar con precisión el momento de la chispa. El uso de la electrónica permite una mayor flexibilidad, mejorando el rendimiento del motor bajo diferentes condiciones de conducción, aumentando la eficiencia del combustible y minimizando las emisiones contaminantes.

Un sistema de encendido electrónico típicamente consta de varios componentes cruciales que trabajan juntos para generar y entregar una chispa a los cilindros del motor:

1. Bobina de Encendido: La bobina de encendido es el corazón del sistema, encargada de transformar la energía de bajo voltaje del vehículo en el alto voltaje necesario para crear una chispa. Tiene dos bobinados: el bobinado primario, que está conectado a la batería, y el bobinado secundario, que genera la chispa de alto voltaje.

2. Interruptor Electrónico (Transistor o IGBT): Este componente controla la bobina de encendido mediante el encendido y apagado rápido de la energía hacia la bobina. Generalmente es un transistor o un transistor de puerta aislada (IGBT) que maneja el proceso de conmutación con pérdidas mínimas. Los sistemas modernos de encendido suelen usar IGBTs debido a su eficiencia y capacidad para manejar voltajes más altos en comparación con los componentes tradicionales como los transistores Darlington.

3. Controlador/ECU: La unidad de control electrónico (ECU) gestiona el momento del encendido procesando las entradas de varios sensores, como el sensor de posición del cigüeñal y el sensor de posición del acelerador. La ECU determina cuándo debe producirse la chispa para una combustión óptima según la velocidad del motor, la carga y la temperatura.

4. Sensor de Posición del Cigüeñal: Este sensor monitorea la posición del cigüeñal, proporcionando a la ECU los datos necesarios para calcular el momento exacto de la chispa en relación con los ciclos del motor.

5. Bujías de Encendido: Las bujías de encendido son el componente final en el sistema de encendido, encargadas de entregar la chispa de alto voltaje a la cámara de combustión para encender la mezcla de aire y combustible.

6. Cableado de Alto Voltaje: El cableado de alto voltaje conecta la bobina de encendido con las bujías, asegurando que la chispa se transmita de manera eficiente y sin pérdidas.

Las interconexiones entre los componentes en un sistema de encendido electrónico son esenciales para el rendimiento del sistema:

• La ECU recibe entradas del sensor de posición del cigüeñal y otros sensores, calculando el momento preciso de la chispa.
• La ECU luego envía una señal al interruptor electrónico (transistor o IGBT) para energizar la bobina de encendido en el momento adecuado.
• La bobina de encendido amplifica el voltaje y lo envía a las bujías de encendido a través del cableado de alto voltaje.
• Las bujías de encendido encienden la mezcla de aire y combustible, iniciando el proceso de combustión en los cilindros del motor.

Esta interconexión permite un control preciso del tiempo de encendido, lo cual es esencial para optimizar el rendimiento del motor y mejorar la eficiencia del combustible.

Aunque los sistemas de encendido electrónicos son más confiables que sus predecesores mecánicos, no están exentos de problemas. Algunos problemas comunes incluyen:

1. Bobina de Encendido Defectuosa: Con el tiempo, las bobinas de encendido pueden degradarse debido a altas temperaturas y desgaste. Una bobina defectuosa puede causar chispas débiles o inconsistentes, lo que resulta en fallos en el motor y bajo rendimiento.

2. Fallos en los Sensores: Los sensores, como el sensor de posición del cigüeñal, son vitales para un control preciso del tiempo de encendido. Si estos sensores fallan, pueden producirse errores en el tiempo de encendido, afectando el rendimiento del motor.

3. Fallo del Interruptor Electrónico (Transistor o IGBT): El interruptor electrónico juega un papel crucial en el control de la bobina de encendido. Si este componente falla, el sistema puede no producir una chispa, impidiendo que el motor arranque.

4. Problemas en el Cableado: El cableado de alto voltaje que conecta la bobina de encendido con las bujías puede dañarse o corroerse, lo que lleva a chispas débiles o intermitentes, causando un funcionamiento deficiente del motor.

5. Tiempo de Encendido Incorrecto: La calibración incorrecta de la ECU o el mal funcionamiento de los sensores puede llevar a un tiempo de encendido incorrecto, lo que resulta en un bajo rendimiento del motor, mayor consumo de combustible y mayores emisiones.

Antes de que los sistemas electrónicos de encendido fueran estándar, los sistemas de encendido tradicionales dependían de distribuidores mecánicos para controlar el tiempo de la chispa. Estos sistemas utilizaban un brazo giratorio para distribuir la chispa al cilindro correcto en el momento adecuado. Sin embargo, este sistema tenía varias limitaciones:

1. Precisión: Los distribuidores mecánicos eran menos precisos que los sistemas electrónicos. El momento de la chispa podía fluctuar debido al desgaste de las partes móviles, lo que reducía el rendimiento del motor.

2. Mantenimiento: Los sistemas mecánicos requerían un mantenimiento más frecuente, ya que piezas como la tapa y el rotor del distribuidor se desgastaban con el tiempo.

3. Eficiencia de Combustible: Los sistemas de encendido mecánicos no eran tan eficientes para controlar el momento de la chispa, lo que resultaba en una combustión subóptima del combustible, reduciendo la eficiencia del combustible y aumentando las emisiones.

En cambio, los sistemas electrónicos de encendido ofrecen varias ventajas:

• Precisión: Los sistemas electrónicos pueden ajustar el tiempo de la chispa en tiempo real, asegurando un rendimiento óptimo bajo diferentes cargas y velocidades del motor.
• Eficiencia: Al controlar el tiempo de manera precisa, los sistemas electrónicos mejoran la combustión del combustible, lo que incrementa la eficiencia y reduce las emisiones.
• Fiabilidad: Los componentes electrónicos, como los IGBTs y los microcontroladores, son más confiables y requieren menos mantenimiento que los componentes mecánicos como los distribuidores y los rotores.

6. Términos destacados :

1. Bujía (Spark Plug)
2. Bobina (Coil)
3. Campo magnético (Magnetic Field)
4. Ciclo de combustión (Combustion Cycle)
5. Componente de encendido (Ignition Component)
6. Control de encendido (Ignition Control)
7. Controlador de encendido (Ignition Controller)
8. Corto-circuito (Short Circuit)
9. Corriente primaria (Primary Current)
10. Corriente secundaria (Secondary Current)
11. Corriente de saturación (Saturation Current)
12. Cigüeñal (Crankshaft)
13. Dispositivo de control de encendido (Ignition Driver Circuit)
14. Dwell (tiempo de espera) (Dwell)
15. Encendido electrónico (Electronic Ignition)
16. Escala de tiempo (Time Scale)
17. Energía de la chispa (Spark Energy)
18. Energía almacenada (Stored Energy)
19. Inducción de corriente (Current Induction)
20. Inyector de chispa (Spark Injector)
21. Interruptor de encendido (Ignition Switch)
22. Magnetismo (Magnetism)
23. Módulo de encendido (Ignition Module)
24. Posición del cigüeñal (Crankshaft Position)
25. Pulsos de disparo (Trigger Pulses)
26. Punto muerto superior (TDC) (Top Dead Center (TDC))
27. Primario de la bobina (Primary Coil)
28. Puesta a tierra (Grounding)
29. Reducción de pérdida (Loss Reduction)
30. Sensor de posición del cigüeñal (Crankshaft Position Sensor)
31. Sistema de encendido (Ignition System)
32. Sistema de encendido de transistor (Transistor Ignition System)
33. Tensión de ruptura (Breakdown Voltage)
34. Tensión de salida (Output Voltage)
35. Transistor de encendido (Ignition Transistor)
36. Transistor de potencia (IGBT) (Power Transistor (IGBT))
37. Válvula de control de encendido (Ignition Control Valve)
38. Voltaje de alimentación (Supply Voltage)
39. Voltaje de referencia (Reference Voltage)

Los sistemas de encendido automotrices han experimentado una evolución significativa, con los sistemas electrónicos de encendido ofreciendo numerosas ventajas sobre los sistemas mecánicos tradicionales. Estos avances han hecho que los vehículos sean más eficientes, confiables y ecológicos. El paso de los sistemas mecánicos a los electrónicos ha sido impulsado por la necesidad de un mejor control sobre el rendimiento del motor y el cumplimiento de las estrictas normativas de emisiones. Al comprender los componentes, sus interconexiones y los problemas comunes, los ingenieros automotrices pueden diseñar y mantener mejor los sistemas de encendido, lo que mejora el rendimiento general y la longevidad de los vehículos modernos.
