(inversor). Cualquier dispositivo que convierte corriente continua en corriente alterna; amplificador que produce la inversión de polaridad de la señal aplicada al mismo.

Introducción (Introduction)

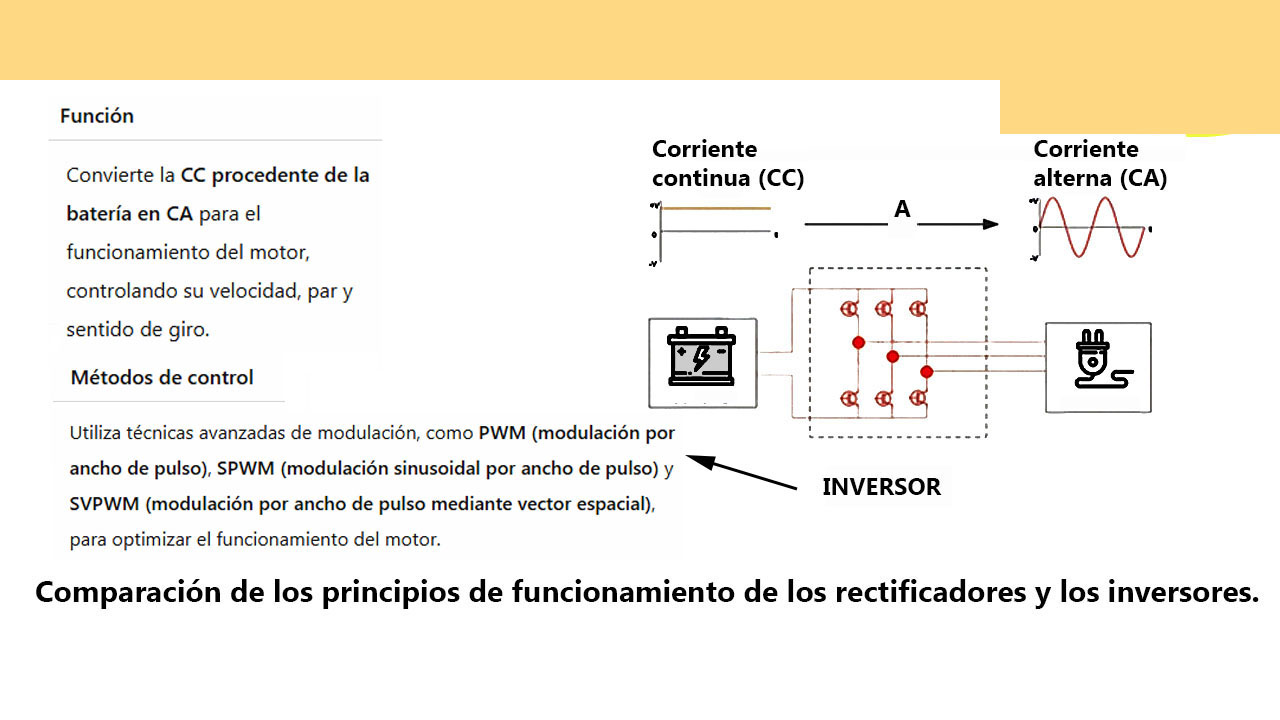

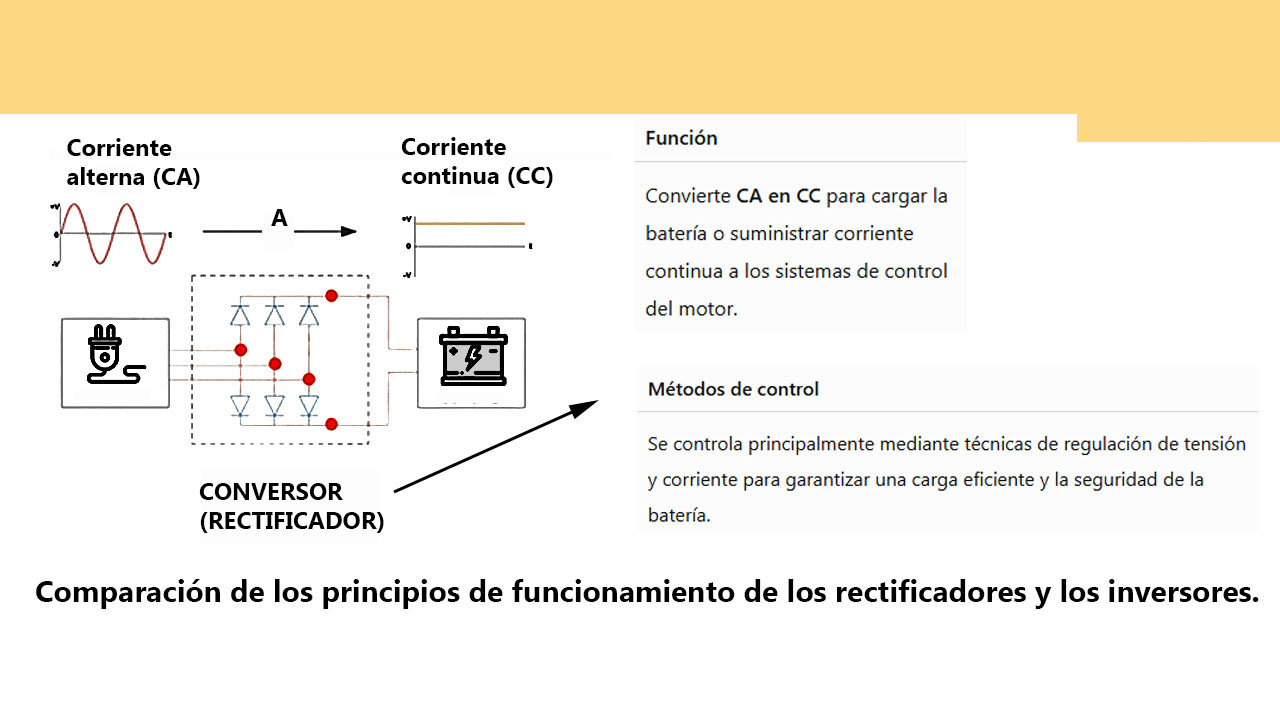

Un inversor es un convertidor electrónico que transforma una tensión de corriente continua (CC) (por ejemplo, una batería de 12 V o 24 V) en corriente alterna (CA) para alimentar cargas como herramientas, iluminación o equipos electrónicos. La conversión se realiza mediante conmutación: transistores de potencia (BJT, MOSFET o IGBT) se encienden y apagan rápidamente para aplicar pulsos de corriente a un transformador o directamente a una etapa de salida. En los esquemas se observan dos enfoques típicos:

(1) un inversor con transformador, donde la conmutación en el primario genera una onda cuadrada en el secundario; y

(2) un inversor en puente H, donde se cierran “esquinas opuestas” para invertir la polaridad aplicada a la carga y así generar CA sin necesidad de toma central.

El control de disparo debe evitar el encendido simultáneo de transistores del mismo brazo (condición de shoot-through), por eso se introduce un tiempo muerto (dead time). Respecto de la forma de onda, un inversor simple produce onda cuadrada; los más avanzados generan onda senoidal u onda cuadrada modificada mediante PWM y filtrado, mejorando compatibilidad con cargas sensibles. Las capturas de osciloscopio muestran el rizado de tensión en CC y los pulsos de corriente que absorbe la batería: ese rizado depende del diseño, la potencia demandada, la impedancia interna de la batería y el filtrado. Un menor rizado suele asociarse con menor estrés eléctrico, mejor rendimiento y funcionamiento más estable del sistema. (An inverter is a power converter that transforms direct current (DC) (e.g., a 12 V or 24 V battery) into alternating current (AC) to supply loads such as tools, lighting, or electronic equipment. Conversion is achieved by switching: power transistors (BJT, MOSFET, or IGBT) turn on and off rapidly to apply current pulses to a transformer or directly to an output stage. The diagrams show two common approaches:

(1) a transformer-based inverter, where primary switching produces a square-wave at the secondary; and

(2) an H-bridge inverter, where “opposite corners” are switched to reverse polarity across the load and generate AC without a center tap.

Gate timing must prevent simultaneous conduction in the same leg (shoot-through), so a dead time is used. Regarding waveform shape, simple inverters produce square wave; more advanced designs generate sine wave or modified square wave using PWM and filtering, improving compatibility with sensitive loads. The oscilloscope captures illustrate DC voltage ripple and the pulsed battery current draw: ripple depends on inverter design, load power, battery internal impedance, and filtering. Lower ripple is often associated with reduced electrical stress, better efficiency, and more stable system operation.)

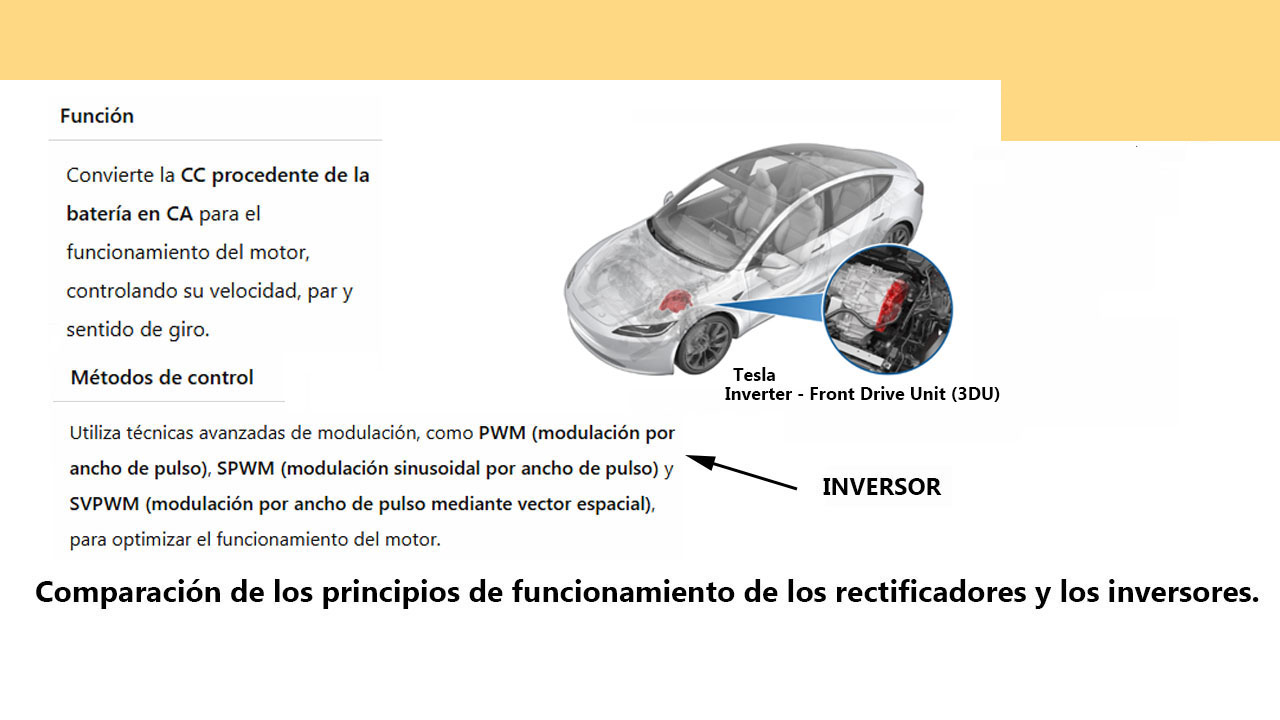

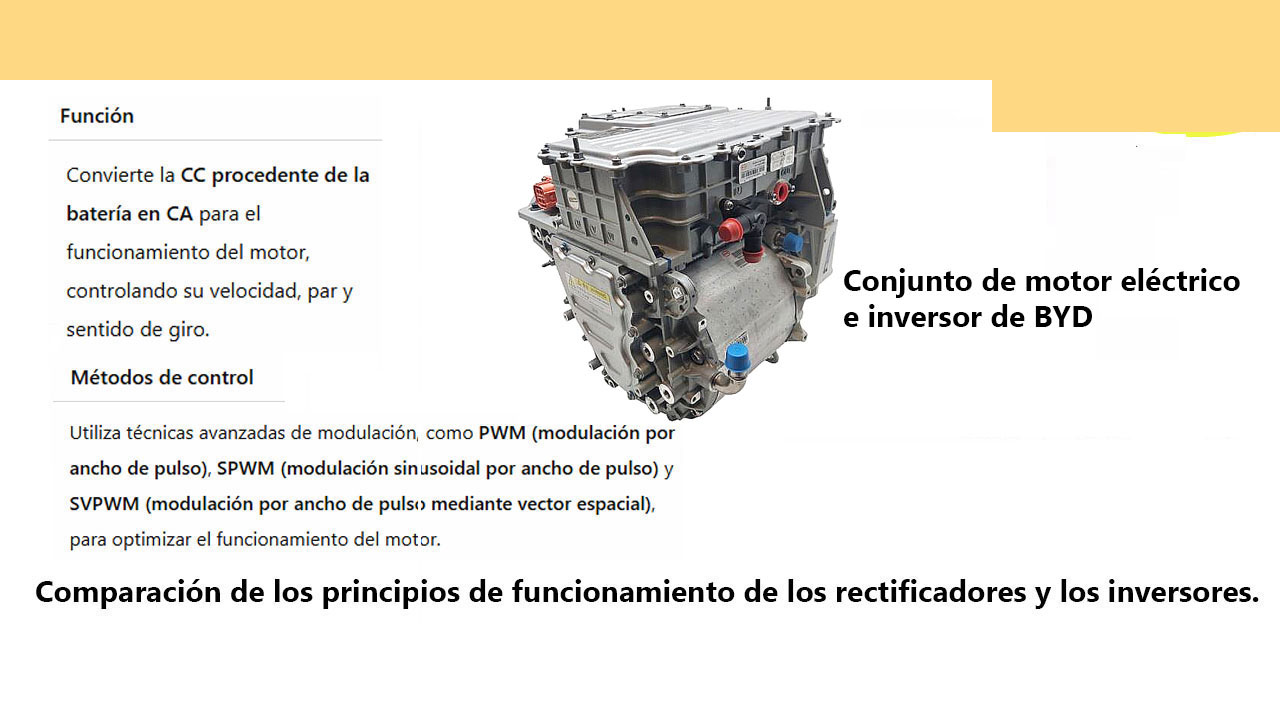

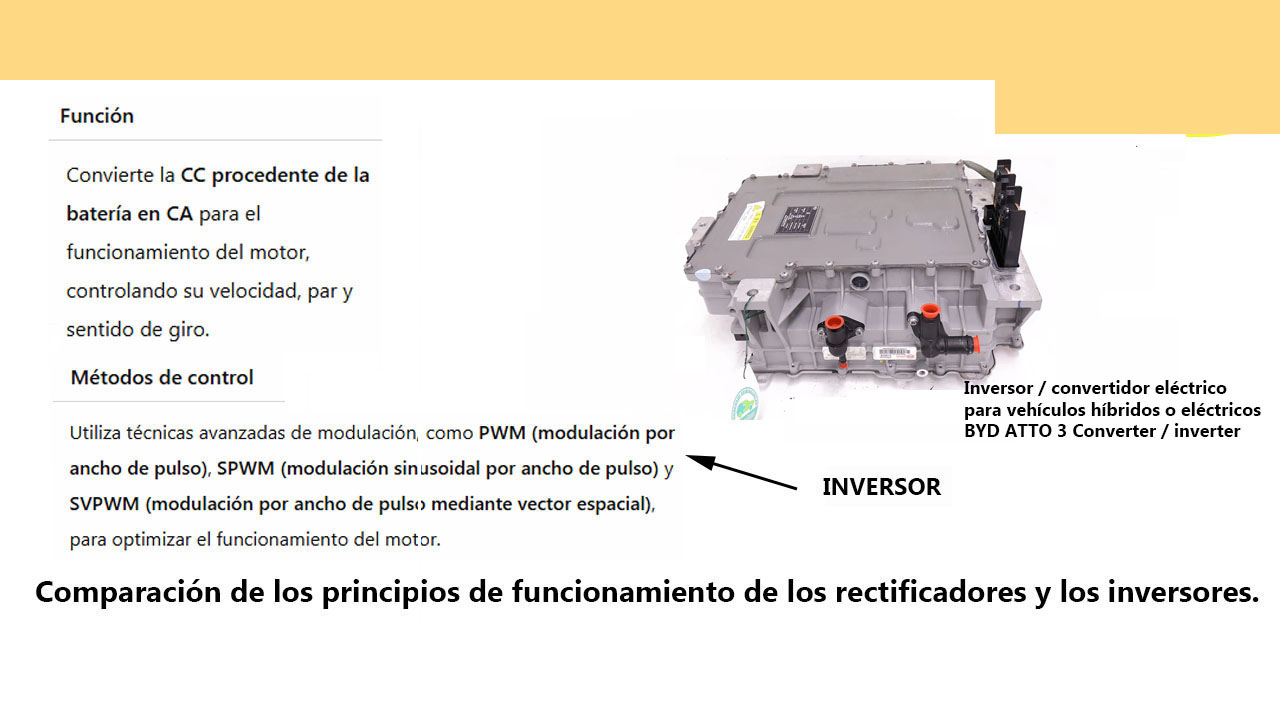

Inversores CC–CA (DC–AC inverters)

Figura :Inversor con transformador y conmutación: salida CA de onda cuadrada. (Transformer-based inverter with switching: square-wave AC output.)

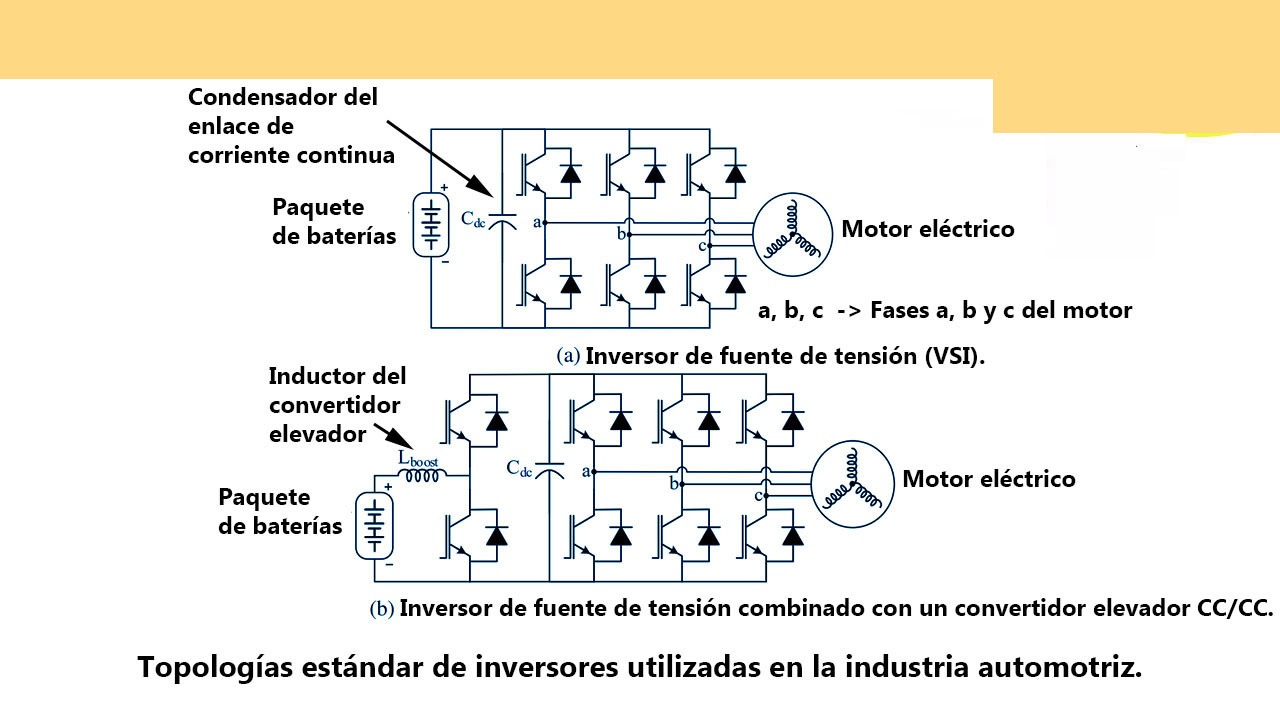

Figura :Inversor con puente H y transformador: salida senoidal o cuadrada modificada. (H-bridge inverter with transformer: sine or modified square-wave output.)

Figura :Secuencias de conmutación en puente H (A, B, C) y corriente inducida. (H-bridge switching states (A, B, C) and induced current.)

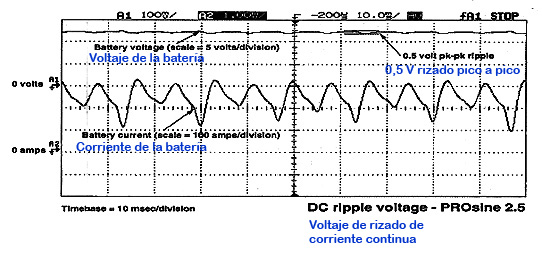

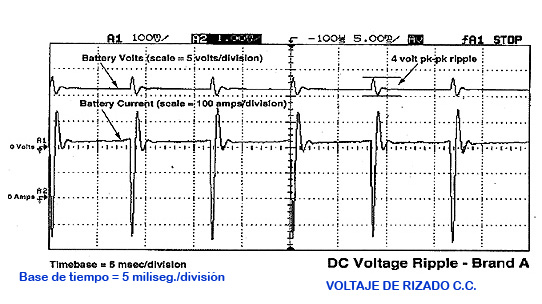

Figura : Oscilogramas de rizado de tensión CC y corriente de batería (comparación de equipos). (Oscilloscope plots of DC ripple and battery current (device comparison).)

Las figuras muestran principios de funcionamiento de inversores: conmutación con transistores, transformador elevador, puente H y ejemplos de rizado en la batería. (The figures show inverter operating principles: transistor switching, step-up transformer, H-bridge topology, and examples of battery ripple.)

Texto en las imágenes (Text in the images )

• Transistor conmutador / Transistor Switch
• Transformador / Transformer
• Salida de corriente alterna de onda cuadrada / AC Output Square Wave
• Salida de corriente alterna de onda senoidal u onda cuadrada modificada / AC Output Sine Wave or Modified Square Wave
• Positivo batería / Battery Positive
• Negativo batería / Battery Negative
• Corriente inducida / Induced Current
• Flujo de corriente / Current Flow
• Dos esquinas cerradas / Two corners closed
• Tiempo de apagado en cortocircuito / Off time shorting
• Esquinas opuestas cerradas / Opposite corners closed
• DC Voltage Ripple – Brand A / Voltaje de rizado C.C.
• DC ripple voltage – PROsine 2.5 / Voltaje de rizado de corriente continua
• Voltaje de la batería / Battery voltage (scale = 5 volts/division)
• Corriente de la batería / Battery current (scale = 100 amps/division)
• Base de tiempo = 5 miliseg./division / Timebase = 5 msec/division
• 0,5 V rizado pico a pico / 0.5 volt pk-pk ripple
