pusher carb (Heavy Equipment) Horno impulsor
pushing blade (Heavy Equipment) Hoja de empuje
pushing figure ( electronics, computer science, nuclear energy ) (factor de empuje). Cambio experimentado por la frecuencia de un oscilador para un cambio especificado en la corriente, con exclusión de los efectos térmicos.
pushrod Varilla de empuje. Empujador de válvula.
pushrod (Heavy Equipment) Varilla de empuje
PUT ( electronics, computer science, nuclear energy ) (PUT). Tiristor que en combinación con un divisor de tensión se comporta como un diodo de cebado; presenta las ventajas, respecto al diodo de base doble, de que se puede hacer variar la tensión de inversión entre límites más amplios y, principalmente, de que la corriente originada por la tensión auxiliar se puede mantener notablemente más reducida. Su nombre proviene de las iniciales de las palabras inglesas PROGRAMMABLE UNIJUNCTION TRANSISTOR.
put into gear, to Poner en velocidad
putty Masilla, masilla de aceite.
putty ( Ceramics - Materials - Manufacturing ) (mástico). Cemento pastoso.
putty knife (Heavy Equipment) Espatula
PV array (pulse -width modulation)

(Arreglo fotovoltaico)

Figura 1. Sistema fotovoltaico conectado a la red con almacenamiento en baterías

La figura 1 muestra el circuito de potencia de un inversor monofásico conectado a la red. La figura 2 muestra cómo se gobiernan sus seis IGBT para que dos trenes de pulsos distintos, al combinarse en el filtro, produzcan una tensión aproximadamente senoidal.

El arreglo fotovoltaico y la batería se vinculan al bus de corriente continua, cuya tensión es \(E_d\). Los IGBT \(S_1\) a \(S_4\), con sus diodos en antiparalelo, forman el puente monofásico. Los IGBT \(S_5\) y \(S_6\) constituyen una rama adicional.

Las dos ramas de salida se unen a través de las inductancias \(L_{f1}\) y \(L_{f2}\). Según el texto, cada una conduce aproximadamente la mitad de la corriente de salida. El condensador \(C_f\) se conecta en el punto donde se reúnen ambas ramas, y la inductancia \(L_s\) acopla la salida del inversor a la red.

En el lado de continua, \(L_d\) y \(C_d'\) forman una rama resonante serie, sintonizada al doble de la frecuencia de salida: 100 Hz si la red es de 50 Hz. A esa frecuencia, su impedancia es idealmente nula, por lo que ofrece un camino para esa componente del rizado. El condensador \(C_d\) se destina principalmente al rizado de alta frecuencia producido por la conmutación PWM; por eso, el texto indica que puede tener una capacitancia menor que en el circuito convencional.

Término de la figura Traducción
PV array Arreglo fotovoltaico
Utility Red eléctrica
Load Carga
Utility-interactive residential PV system Sistema fotovoltaico residencial conectado a la red
Battery storage Almacenamiento en baterías
Single-phase composite PWM VSI Inversor monofásico de fuente de tensión con PWM compuesta

Figura 2. Método de PWM compuesta para un inversor monofásico

La señal moduladora \(\xi\) tiene forma de senoide rectificada: en el gráfico aparecen dos lóbulos positivos, uno por semiciclo. Se compara con dos portadoras triangulares, \(e_{s1}\) y \(e_{s2}\), que están desplazadas entre sí. Así se generan dos trenes PWM con pulsos en instantes distintos.

  • De \(0\) a \(\pi\): \(S_4\) permanece activado y \(S_2\) desactivado.
  • De \(\pi\) a \(2\pi\): \(S_2\) permanece activado y \(S_4\) desactivado. Este cambio permite invertir la polaridad de salida entre semiciclos.
  • En ambos semiciclos: los pares \(S_1\)–\(S_3\) y \(S_5\)–\(S_6\) conmutan a la frecuencia PWM. Las franjas sombreadas indican las órdenes de encendido de los IGBT.

Los dos trenes de tensión, \(e_{su1}\) y \(e_{su2}\), tienen pulsos de amplitud \(E_d\), pero con distinta distribución temporal. Cada tren llega a la salida por su propia inductancia de filtro. Los pulsos son las tensiones antes del filtrado; la tensión aproximadamente senoidal \(e_{su}\) se obtiene en los bornes de \(C_f\).

Término de la figura Traducción
Carrier wave \(e_{s1}\), \(e_{s2}\) Onda portadora triangular \(e_{s1}\), \(e_{s2}\)
Composite PWM method Método de modulación compuesta por ancho de pulso
Control signal Señal de control
Modulating wave \(\xi\) Onda moduladora \(\xi\)
Single-phase VSI Inversor monofásico de fuente de tensión
  • Almacenamiento en baterías (Battery storage)
  • Arreglo fotovoltaico (PV array)
  • Bus de corriente continua (DC bus)
  • Carga (Load)
  • Condensador de filtro (Filter capacitor)
  • Diodo en antiparalelo (Antiparallel diode)
  • Inductancia de filtro (Filter inductor)
  • Inversor monofásico de fuente de tensión (Single-phase voltage-source inverter)
  • Modulación compuesta por ancho de pulso (Composite pulse-width modulation)
  • Onda moduladora (Modulating wave)
  • Onda portadora triangular (Triangular carrier wave)
  • Puente monofásico (Single-phase bridge)
  • Rama resonante serie (Series-resonant branch)
  • Red eléctrica (Utility grid)
  • Rizado de conmutación (Switching ripple)
PVT [Position, Velocity, Time] Posición, velocidad, tiempo.
pwm (Heavy Equipment) Pwm (modulación de duración de impulsos)
pwm signal (Heavy Equipment) Señal pwm (modulación de duración de impulsos)
PWM signals (pulse -width modulation)

Señales PWM

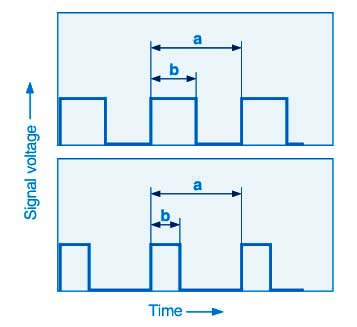

Fig. — Señales PWM (PWM signals)

  • Tensión de la señal (Signal voltage)
  • Tiempo (Time)
  • Duración del período, fija o variable (Period duration, fixed or variable)
  • Tiempo de activación variable (Variable on-time)

a — Duración del período, fija o variable (Period duration, fixed or variable)
b — Tiempo de activación variable (Variable on-time)





PWR ( electronics, computer science, nuclear energy )

(PWR). (Véase REACTOR, PRESSURIZED WATER).

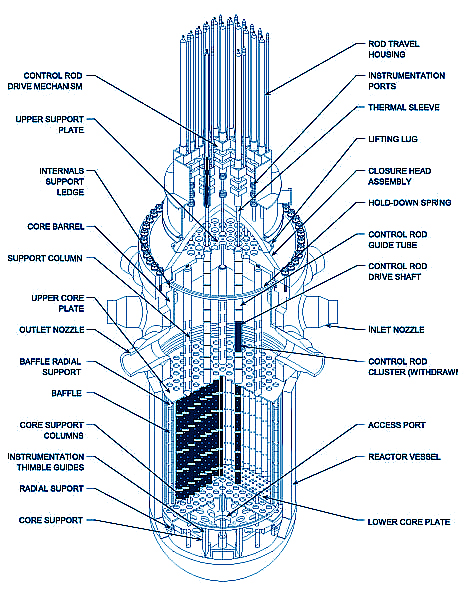

Descripción de la figura : Vista en corte de la vasija de presión de un reactor nuclear tipo PWR (Pressurized Water Reactor), mostrando los principales componentes internos del reactor, incluyendo el núcleo, elementos combustibles, barras de control, tubos guía, mecanismos de accionamiento, estructuras de soporte y conexiones de entrada y salida del refrigerante.

La figura ilustra cómo las barras de control ingresan desde la parte superior de la vasija para regular la reacción en cadena dentro del núcleo del reactor. También pueden observarse las estructuras internas que soportan los elementos combustibles y permiten la circulación del refrigerante a presión alrededor del núcleo para extraer el calor generado por la fisión nuclear.

  • Mecanismo de accionamiento de barras de control. (Control rod drive mechanism)
  • Placa superior de soporte. (Upper support plate)
  • Soporte interno. (Internals support ledge)
  • Cilindro del núcleo. (Core barrel)
  • Columna de soporte. (Support column)
  • Placa superior del núcleo. (Upper core plate)
  • Tobera de salida. (Outlet nozzle)
  • Soporte radial del deflector. (Baffle radial support)
  • Deflector del núcleo. (Baffle)
  • Columnas de soporte del núcleo. (Core support columns)
  • Guías para dedales de instrumentación. (Instrumentation thimble guides)
  • Soporte radial. (Radial support)
  • Soporte del núcleo. (Core support)
  • Alojamiento de recorrido de barras. (Rod travel housing)
  • Puertos de instrumentación. (Instrumentation ports)
  • Camisa térmica. (Thermal sleeve)
  • Oreja de izaje. (Lifting lug)
  • Conjunto de cierre de la tapa. (Closure head assembly)
  • Resorte de retención. (Hold-down spring)
  • Tubo guía de barra de control. (Control rod guide tube)
  • Eje de accionamiento de barra de control. (Control rod drive shaft)
  • Tobera de entrada. (Inlet nozzle)
  • Conjunto de barras de control. (Control rod cluster)
  • Puerto de acceso. (Access port)
  • Vasija del reactor. (Reactor vessel)
  • Placa inferior del núcleo. (Lower core plate)
  • Elemento combustible. (Fuel element)
  • Estructuras de soporte. (Supporting structures)
  • Vasija de presión PWR. (PWR pressure vessel)
  • Vista en corte del reactor. (Cutaway view of reactor)
  • Núcleo del reactor. (Reactor core)
  • Barras de control. (Control rods)
  • Sistema de instrumentación. (Instrumentation system)
  • Estructura interna del reactor. (Reactor internals)
  • Soporte estructural del núcleo. (Core structural support)
PWR [Power] Potencia, poder, encendido.
PyC ( electronics, computer science, nuclear energy ) (PyC). Expresión de carbón pirolítico.
pylon Mástil, torre metálica, pilón. Estructura que sobresale del cuerpo de un avión y sirve para soportar algo (aviación).
pyramidal horn ( electronics, computer science, nuclear energy ) (bocina piramidal). Bocina cuyos lados forman una pirámide truncada.
pyro -electricity ( electronics, computer science, nuclear energy ) (piroelectricidad). Fenómeno de polarización provocado en ciertos cristales hemiedros por una desigualdad de temperatura.
pyrochemistry ( electronics, computer science, nuclear energy ) (piroquímica). Técnica de tratamiento, y especialmente de tratamiento de combustibles irradiados, que hace uso de reacciones químicas a alta temperatura.
pyrometallurgical processing ( electronics, computer science, nuclear energy ) (tratamiento pirometalúrgico). Reelaboración del combustible nuclear basada en reacciones que implican metales fundidos a altas temperaturas.
pyrometallurgy ( electronics, computer science, nuclear energy ) (pirometalurgia). Técnica de tratamiento, y especialmente de tratamiento de combustibles irradiados, que hace uso de operaciones metalúrgicas a alta temperatura, sin transformación química del combustible; los procedimientos pirometalúrgicos se aplican sobre todo, a los combustibles metalúrgicos.
pyrometer ( electronics, computer science, nuclear energy ) (pirómetro). Instrumento para medir temperaturas extremadamente altas.
pyrometer (Heavy Equipment)

PIRÓMETRO: Instrumento utilizado para medir altas temperaturas.

PIRÓMETROS DE RADIACIÓN

En muchos procesos industriales, no es posible medir la temperatura mediante contacto directo. Esto ocurre, por ejemplo, en entornos con temperaturas extremas, materiales en movimiento o atmósferas químicas agresivas. Para estos casos, se utilizan instrumentos de medición sin contacto, siendo el más común el pirómetro de radiación.

Este dispositivo se basa en la ley de Stefan-Boltzmann, que establece que la energía radiante emitida por un cuerpo es proporcional a la cuarta potencia de su temperatura absoluta. Es decir:

W = K × T⁴

donde W es la energía emitida, T la temperatura en Kelvin, y K una constante de proporcionalidad que depende del material y la emisividad.

Los pirómetros ópticos emplean sistemas de lentes y filtros ópticos para dirigir la radiación infrarroja hacia un sensor (usualmente una termocupla, un fotodiodo o un detector infrarrojo). Algunos modelos permiten ajustar la emisividad, lo cual mejora la precisión al adaptarse a distintos tipos de superficies.

La señal detectada se convierte en una lectura de temperatura mediante circuitos de procesamiento. Algunos modelos modernos integran pantallas digitales, funciones de memoria, y salidas analógicas o digitales para conexión a PLCs o sistemas SCADA.

Este tipo de sensor es especialmente útil cuando las temperaturas superan los 1500 °C, donde otros sensores como termocuplas o RTDs no pueden operar de forma segura o efectiva. Entre las aplicaciones comunes se incluyen:

  • Fundiciones de metales.
  • Hornos de acero o vidrio.
  • Motores de turbina.
  • Reactores nucleares.
  • Procesos con materiales en movimiento.

También se emplean en laboratorios de investigación y en la industria aeroespacial.

  • Medición sin contacto ( Non-contact measurement )
  • Pirómetro de radiación ( Radiation pyrometer )
  • Temperatura extrema ( Extreme temperature )
  • Industria metalúrgica ( Metallurgical industry )
  • Emisividad ( Emissivity )
  • Ley de Stefan-Boltzmann ( Stefan-Boltzmann law )
  • Energía radiante ( Radiant energy )
  • Termocupla ( Thermocouple )
  • Sensor infrarrojo ( Infrared sensor )
  • Detector óptico ( Optical detector )
  • Filtros ópticos ( Optical filters )
  • Lentes ( Lenses )
  • Temperatura en Kelvin ( Temperature in Kelvin )
  • Procesamiento de señal ( Signal processing )
  • Salida analógica ( Analog output )
  • Salida digital ( Digital output )
  • PLC ( PLC - Programmable Logic Controller )
  • Sistema SCADA ( SCADA system )
  • Fundición ( Foundry )
  • Horno industrial ( Industrial furnace )
  • Vidrio fundido ( Molten glass )
  • Motor de turbina ( Turbine engine )
  • Reactor nuclear ( Nuclear reactor )
  • Material en movimiento ( Moving material )
  • Laboratorio de investigación ( Research laboratory )
  • Medición de alta temperatura ( High temperature measurement )
  • Instrumentación industrial ( Industrial instrumentation )
  • Seguridad en procesos ( Process safety )
  • Precisión térmica ( Thermal accuracy )
  • Industria aeroespacial ( Aerospace industry )

En resumen, los pirómetros de radiación son herramientas clave para la medición precisa, rápida y sin contacto de temperaturas extremas, mejorando la seguridad y eficiencia en numerosos procesos técnicos.

pyrotron ( electronics, computer science, nuclear energy ) (pirotrón, espejo magnético). (Véase MAGNETIC MIRROR).
