RESISTOR: Dispositivo eléctrico y pobre conductor de electricidad, que produce una cierta cantidad de resistencia al flujo de corriente.

El código de colores de resistencias es un sistema estandarizado que permite identificar el valor resistivo y la tolerancia de un resistor mediante bandas de colores impresas sobre su cuerpo. Este método es ampliamente utilizado en resistores cilíndricos de montaje convencional (through-hole), donde el tamaño reducido dificulta la impresión de valores numéricos.

Cada banda de color tiene un significado específico. En resistores de 3 o 4 bandas, las dos primeras representan los dígitos significativos, la tercera actúa como multiplicador (potencia de diez), y la cuarta, si está presente, indica la tolerancia. En resistores de 5 bandas, se agregan tres dígitos significativos, seguidos por el multiplicador y la tolerancia, permitiendo mayor precisión.

Los colores se asocian con valores numéricos: negro (0), marrón (1), rojo (2), naranja (3), amarillo (4), verde (5), azul (6), violeta (7), gris (8) y blanco (9). Para los multiplicadores, estos valores representan potencias de diez (por ejemplo, rojo = 10²). Los colores oro y plata se utilizan como multiplicadores decimales (0,1 y 0,01 respectivamente) y también para indicar tolerancias.

La tolerancia define el margen de error permitido en el valor del resistor. Por ejemplo, marrón indica ±1%, rojo ±2%, oro ±5% y plata ±10%. En algunos casos, puede haber una banda adicional que indica el coeficiente de temperatura.

Una dificultad práctica del código de colores es la identificación visual, ya que algunos colores pueden ser similares (como rojo y naranja, o gris y blanco), especialmente con el desgaste o iluminación inadecuada. Además, es importante reconocer el extremo inicial del resistor para leer correctamente las bandas.

Este sistema permite una rápida identificación sin necesidad de instrumentos, aunque en aplicaciones críticas se recomienda verificar el valor con un óhmetro. En conjunto, el código de colores constituye una herramienta esencial en electrónica para la selección, montaje y diagnóstico de componentes resistivos.

• Sin color (None)
• Plata (Silver)
• Oro (Gold)
• Negro (Black)
• Marrón (Brown)
• Rojo (Red)
• Naranja (Orange)
• Amarillo (Yellow)
• Verde (Green)
• Azul (Blue)
• Violeta (Violet)
• Gris (Grey)
• Blanco (White)

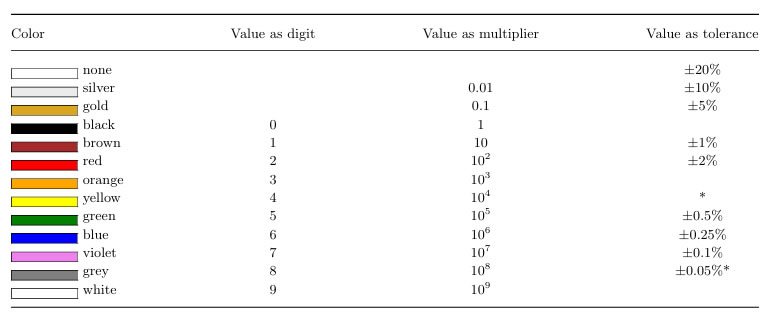

Tabla : Código de colores de resistencias. El código de colores de resistencias consiste en bandas alrededor del cuerpo de un resistor cilíndrico. Puede haber 3, 4 o 5 bandas. En resistores de tres o cuatro bandas, las dos primeras bandas se leen como dígitos y la tercera como multiplicador. La cuarta banda (si está presente) se interpreta como tolerancia. Así, un resistor etiquetado rojo-rojo-naranja-marrón se lee como 2-2·10³ ±1%, es decir, un resistor de 22 kΩ con tolerancia de ±1%.

Un resistor de cinco bandas tiene tres dígitos significativos, un multiplicador y una tolerancia. Por ejemplo, un resistor marrón-negro-negro-amarillo-marrón se leería como 1-0-0·10⁴ ±1%, es decir, 1 MΩ ±1%. Otro ejemplo, marrón-rojo-negro-negro-marrón, corresponde a 1-2-0·10⁰ ±1%, es decir, 120 Ω ±1%. Sin embargo, si se invierte el resistor, podría interpretarse como marrón-negro-negro-rojo-marrón, que sería 1-0-0·10² ±1%, o 10 kΩ. Por ello, es importante identificar correctamente el extremo inicial del resistor.

No es fácil distinguir resistores de 120 Ω y 10 kΩ solo por el código de colores, especialmente en resistores con fondo azul, donde los colores rojo y naranja o naranja y amarillo pueden confundirse. Por esta razón, es recomendable medir cada resistor antes de usarlo.

Los resistores de tolerancia ajustada pueden incluir una banda adicional que indica el coeficiente de temperatura. Para complicar aún más, los resistores utilizados en aplicaciones militares pueden tener cinco bandas que representan dígito-dígito-multiplicador-tolerancia-tasa de fallas.

(*) En resistores de alto voltaje, el amarillo y el gris reemplazan al oro y la plata para tolerancias de ±5% y ±10%, con el fin de evitar partículas metálicas en la superficie del resistor que puedan provocar arcos eléctricos.

Resolutor, codificador rotativo.

1. En electrónica, un dispositivo "resolver" es un tipo de sensor utilizado para medir la posición angular de un eje. Es especialmente útil en aplicaciones que requieren un alto grado de precisión en el control de la posición y la velocidad de un motor. Un resolver convierte la posición angular de un eje giratorio en una señal eléctrica, que luego puede ser interpretada por un sistema de control para determinar el ángulo exacto del eje.



   Figura : Codificador rotativo

   Funcionamiento del Resolver

   El resolver funciona mediante un principio de inductancia y utiliza dos bobinas, generalmente dispuestas en ángulos de 90 grados entre sí. Estas bobinas son alimentadas por señales eléctricas alternas (AC) de una fuente de excitación. A medida que el rotor del resolver gira, cambia la inductancia de las bobinas, lo que genera señales sinusoidales y cosenoidales en las bobinas de salida. Estas señales están relacionadas con el ángulo de rotación del rotor.

   Las señales de salida, que generalmente son una combinación de sinusoidal y cosenoidal, son procesadas por un decodificador o un sistema de procesamiento de señales para determinar la posición exacta del rotor.

   Usos del Resolver

   1. Sistemas de Control de Motores: Los resolvers se utilizan comúnmente en servomotores y motores sin escobillas (brushless motors) para proporcionar retroalimentación precisa sobre la posición y el ángulo del rotor. Esto es esencial para mantener el control sobre el movimiento del motor en aplicaciones de alta precisión.

   2. Aeronáutica y Defensa: En aplicaciones como sistemas de navegación de aeronaves, satélites y misiles, los resolvers se utilizan debido a su alta fiabilidad y precisión, incluso en condiciones extremas de temperatura y vibración.

   3. Robótica: En robots industriales y sistemas de automatización, los resolvers se utilizan para detectar la posición de los actuadores y garantizar que los movimientos sean precisos.

   4. Automóviles: Los resolvers también se encuentran en aplicaciones automotrices, especialmente en sistemas de dirección asistida, donde se requiere una medición precisa del ángulo de dirección.

   Ventajas del Resolver
   • Alta precisión: Los resolvers ofrecen una alta precisión en la medición de la posición angular, lo que los hace ideales para aplicaciones que requieren un control exacto.
   • Resistencia a interferencias electromagnéticas: A diferencia de los codificadores ópticos, los resolvers son menos susceptibles a interferencias electromagnéticas (EMI), lo que los hace adecuados para entornos industriales exigentes.
   • Durabilidad: Los resolvers son más robustos que otros sensores de posición, ya que no dependen de componentes ópticos ni de contacto directo como en el caso de los encoders.
   Desventajas del Resolver
   • Complejidad en el procesamiento de señales: Las señales generadas por el resolver requieren un procesamiento más complejo en comparación con otros sensores de posición, como los codificadores ópticos. Esto implica un mayor costo en términos de electrónica y diseño.
   • Costo y tamaño: Los resolvers tienden a ser más caros y más grandes que otros dispositivos de codificación, lo que puede ser una desventaja en aplicaciones donde el espacio y el costo son factores críticos.

   En resumen, un resolver es un dispositivo altamente preciso utilizado para la medición de posiciones angulares en sistemas donde se requiere un control preciso y fiable, y es especialmente útil en entornos industriales y de alta fiabilidad.
