APLICACIONES DE LA NEUMÁTICA

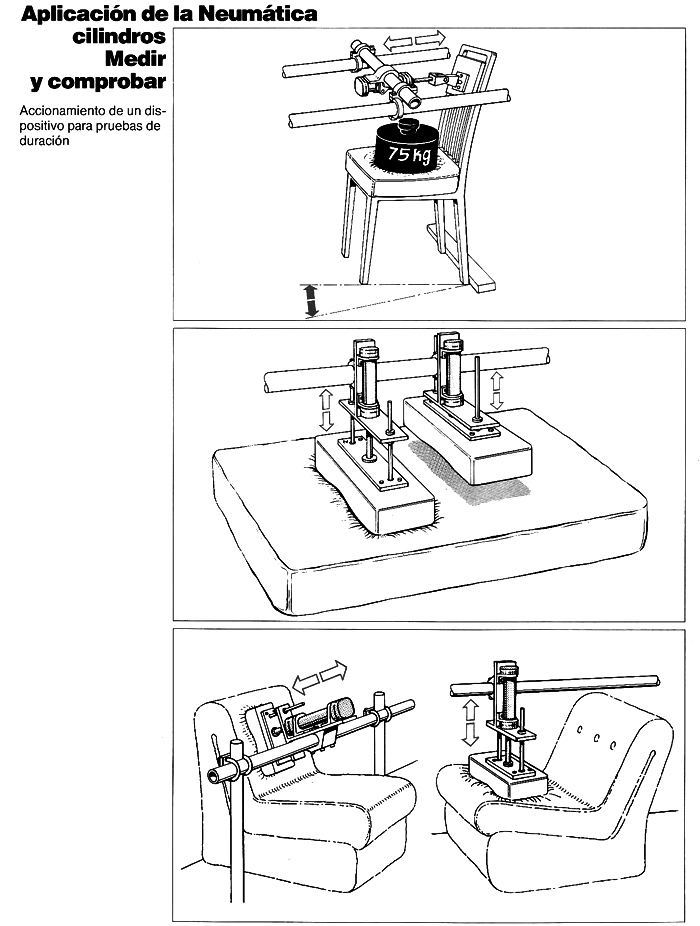

La imagen muestra diversos dispositivos neumáticos utilizados para medir y comprobar la resistencia y durabilidad de muebles, especialmente sillas y sillones. En el primer ejemplo, un cilindro mueve un brazo oscilante que aplica repetidamente una carga de 75 kg sobre un asiento para simular el uso continuo. En el segundo, dos cilindros verticales presionan cojines o superficies acolchadas para evaluar deformación y recuperación. Finalmente, otros dispositivos aplican movimientos horizontales y verticales sobre respaldos y apoyos, reproduciendo esfuerzos reales durante el uso diario. Estos sistemas permiten ensayos repetitivos, precisos y controlados para garantizar calidad y seguridad estructural.
Términos destacados :
| English |
Español |
| durability test device |
(dispositivo de prueba de durabilidad). Equipo que aplica cargas cíclicas para evaluar la resistencia del mueble. |
| oscillating arm |
(brazo oscilante). Mecanismo que se mueve repetidamente para simular el uso real del asiento. |
| vertical pneumatic cylinder |
(cilindro neumático vertical). Actuador que aplica fuerza hacia arriba o hacia abajo en pruebas de compresión. |
| load application system |
(sistema de aplicación de carga). Conjunto que coloca un peso o fuerza sobre la superficie para medir su comportamiento. |

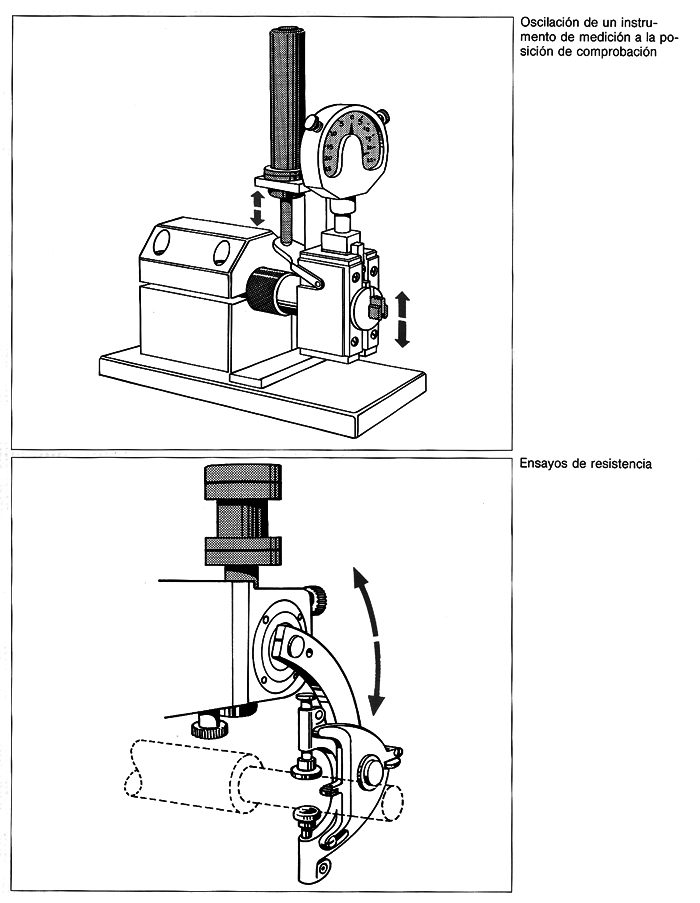

La imagen muestra dos dispositivos neumáticos utilizados en tareas de medición y ensayos de resistencia. En el primer sistema, un cilindro neumático desplaza verticalmente un instrumento de medición, permitiendo su oscilación hasta la posición exacta de comprobación. Esto asegura repetibilidad y precisión en el contacto con la superficie evaluada. En el segundo dispositivo, un cilindro acciona un mecanismo articulado que realiza movimientos oscilantes para aplicar cargas sobre una pieza cilíndrica, simulando esfuerzos de uso real. Ambos equipos permiten efectuar pruebas controladas, constantes y reproducibles para verificar resistencia, durabilidad y exactitud de componentes mecánicos.
Términos destacados :
| English |
Español |
| measuring instrument positioning |
(posicionamiento del instrumento de medición). Movimiento controlado para ubicar el medidor en la posición correcta de prueba. |
| vertical pneumatic stroke |
(carrera neumática vertical). Desplazamiento hacia arriba o abajo generado por el cilindro. |
| oscillating test mechanism |
(mecanismo oscilante de ensayo). Sistema articulado que aplica fuerza mediante movimiento pendular. |
| resistance testing device |
(dispositivo de ensayo de resistencia). Equipo destinado a verificar la capacidad estructural bajo carga. |

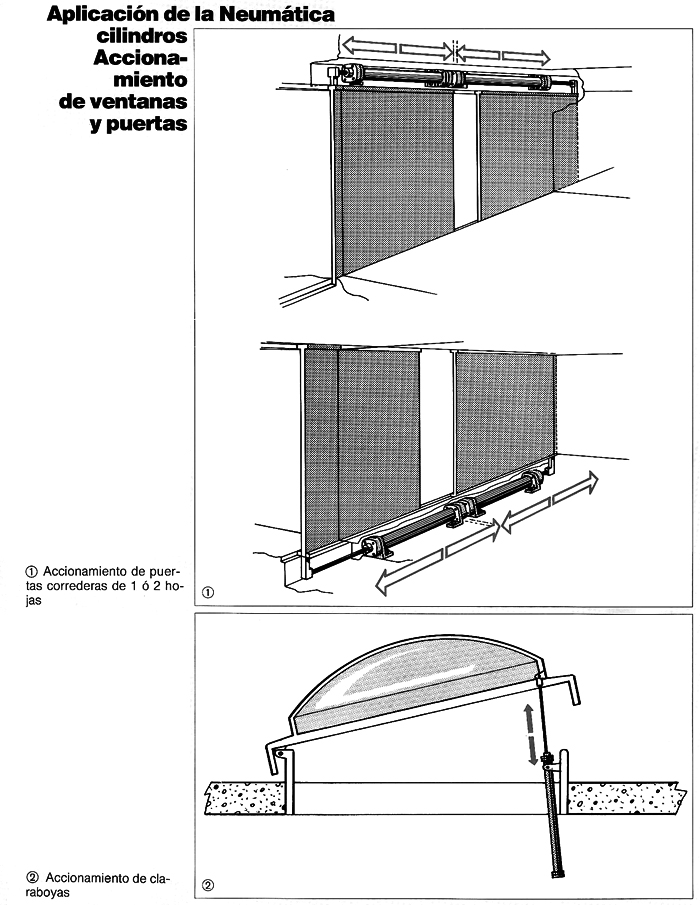

La imagen muestra dos aplicaciones neumáticas para accionar puertas y ventanas de forma automática. En la parte superior se observa un sistema de puertas correderas de una o dos hojas, impulsadas por cilindros neumáticos que desplazan los paneles horizontalmente sobre guías superiores o inferiores. Este mecanismo permite apertura y cierre suave, controlado y sincronizado. En la sección inferior se muestra el accionamiento de una claraboya, donde un cilindro vertical eleva o desciende la estructura abatible para permitir ventilación o cierre hermético. Ambos sistemas ofrecen automatización fiable, ideal para accesos industriales, iluminación natural y control ambiental.
Términos destacados :
| English |
Español |
| sliding door mechanism |
(mecanismo de puerta corredera). Sistema que desplaza paneles horizontales mediante guiado y accionamiento neumático. |
| pneumatic cylinder actuation |
(accionamiento por cilindro neumático). Movimiento generado por presión de aire para abrir o cerrar elementos móviles. |
| skylight lifting system |
(sistema de elevación de claraboya). Dispositivo que permite abrir o cerrar una ventana superior abatible. |
| horizontal guide rails |
(guías horizontales). Vías por las cuales se desplazan las hojas de la puerta para asegurar un movimiento lineal estable. |

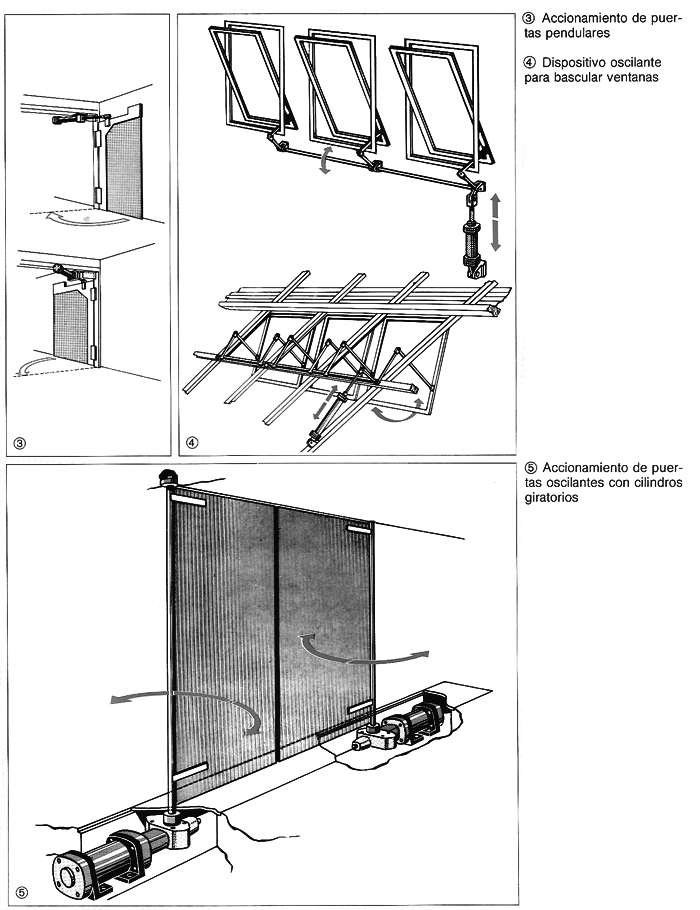

La imagen muestra varios sistemas neumáticos utilizados para accionar puertas y ventanas en aplicaciones arquitectónicas e industriales. En el primer caso, un mecanismo neumático mueve puertas pendulares mediante un cilindro que impulsa el eje de giro. En el segundo, un dispositivo oscilante conecta varias ventanas basculantes mediante una barra articulada accionada por un cilindro vertical que abre o cierra simultáneamente todos los marcos. Finalmente, se observa un sistema para puertas oscilantes de gran tamaño accionadas por cilindros giratorios montados en la base, capaces de generar torsión y controlar el movimiento angular de las hojas.
Términos destacados :
| English |
Español |
| pendular door mechanism |
(mecanismo de puerta pendular). Sistema que mueve una puerta alrededor de su eje mediante un cilindro neumático. |
| oscillating window system |
(sistema de ventanas oscilantes). Conjunto articulado que permite bascular varias ventanas simultáneamente. |
| rotary pneumatic cylinder |
(cilindro neumático giratorio). Actuador capaz de generar movimiento angular para accionar puertas u otros elementos. |
| articulated linkage bar |
(barra de enlace articulada). Estructura mecánica que transmite el movimiento del cilindro a múltiples ventanas o puertas. |

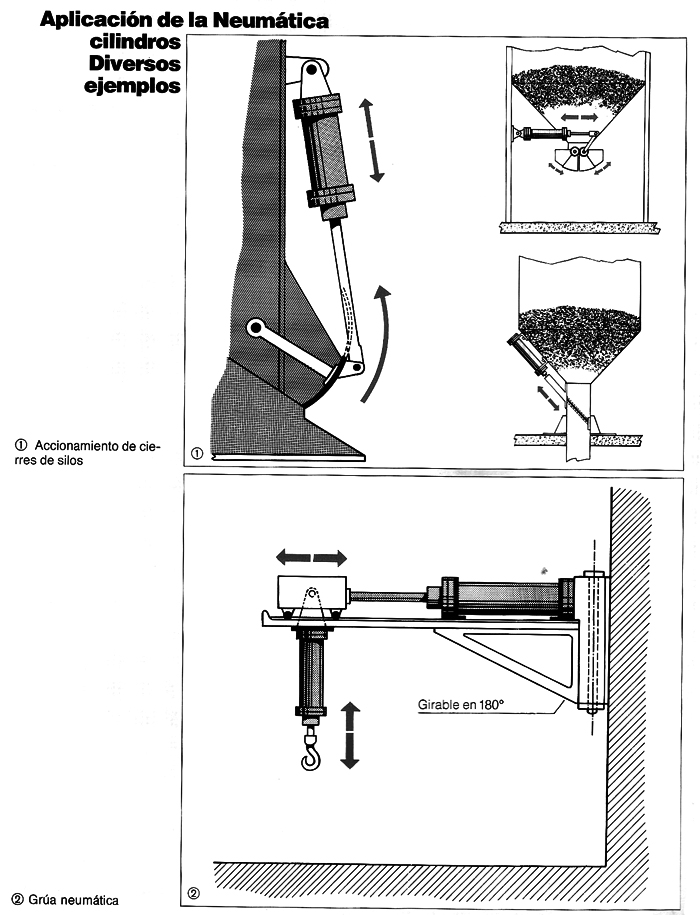

La imagen muestra dos aplicaciones neumáticas industriales. En la primera, un cilindro acciona el cierre de un silo mediante un mecanismo de palanca que abre o cierra la compuerta inferior, regulando el flujo de material granular. El cilindro mueve la palanca en ambos sentidos, permitiendo un control preciso del vertido. En la segunda aplicación, se observa una grúa neumática montada en pared, equipada con dos cilindros: uno para el movimiento vertical del gancho y otro para el desplazamiento horizontal del brazo. Además, el conjunto puede girar 180°, facilitando el posicionamiento de cargas en diferentes direcciones.
Términos destacados :
| English |
Español |
| silo closure mechanism |
(mecanismo de cierre de silo). Sistema que controla la apertura y cierre de la compuerta inferior para regular el flujo de material. |
| lever actuator |
(accionador de palanca). Elemento movido por un cilindro neumático para transmitir movimiento y operar la compuerta. |
| pneumatic crane |
(grúa neumática). Dispositivo de elevación accionado por cilindros que permite levantar y mover cargas. |
| rotating arm |
(brazo giratorio). Estructura capaz de rotar 180° para orientar la carga en distintas posiciones. |

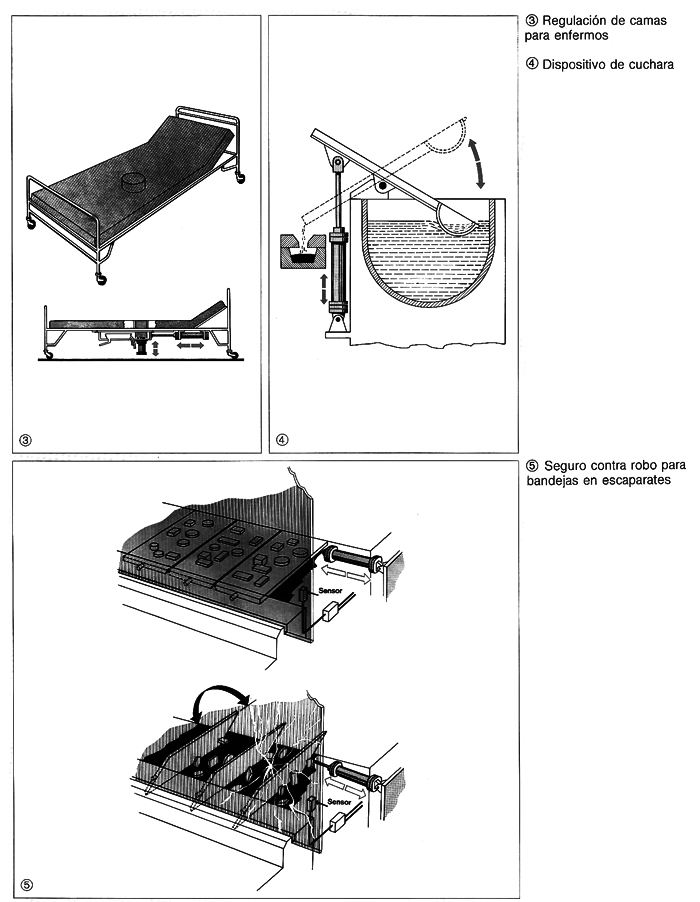

La imagen muestra tres aplicaciones neumáticas diversas. En la primera, un cilindro regula la inclinación de una cama para enfermos, elevando o bajando secciones del somier para mejorar la comodidad del paciente. En la segunda, un dispositivo tipo cuchara utiliza un cilindro vertical para bascular y verter material desde un recipiente semicircular mediante un brazo articulado. En la tercera aplicación, un sistema antirrobo para bandejas en escaparates emplea un cilindro que bloquea y libera la bandeja solo cuando un sensor la autoriza, evitando extracciones no permitidas. Todos los mecanismos funcionan mediante movimientos lineales convertidos en basculación o bloqueo.
Términos destacados :
| English |
Español |
| patient bed adjustment |
(regulación de cama para enfermos). Sistema neumático que modifica la inclinación de la cama mediante un cilindro. |
| scoop tilting device |
(dispositivo de cuchara basculante). Mecanismo que inclina un recipiente para verter material. |
| anti-theft tray lock |
(seguro antirrobo para bandejas). Dispositivo que bloquea una bandeja hasta recibir autorización del sensor. |
| articulated arm |
(brazo articulado). Elemento mecánico que transmite el movimiento del cilindro al mecanismo de basculación. |

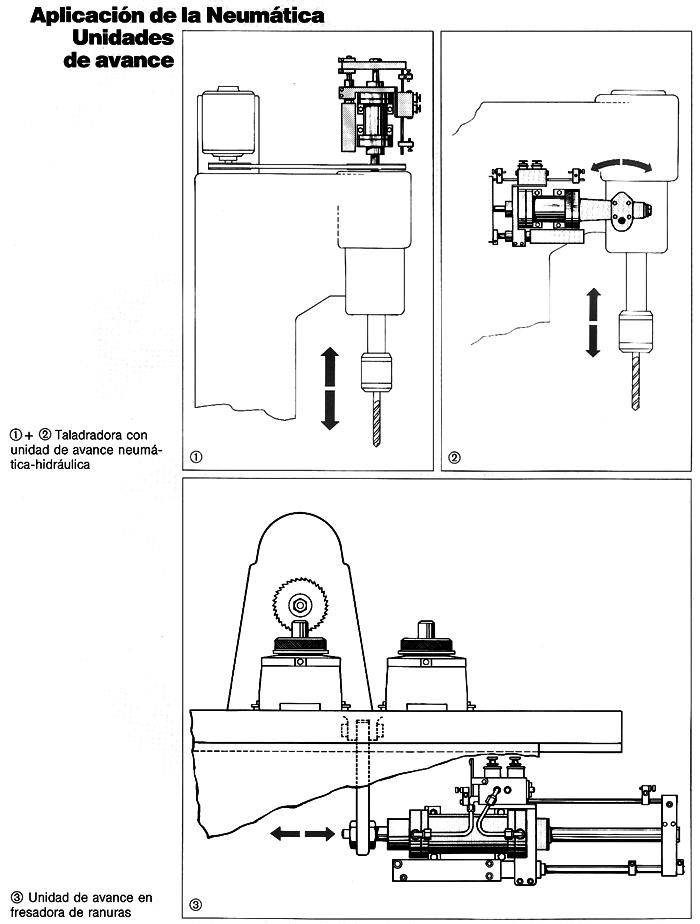

La imagen muestra distintas unidades de avance neumáticas aplicadas a máquinas herramienta. En las dos primeras ilustraciones, una taladradora incorpora un sistema neumático-hidráulico que controla el avance vertical del portabrocas, permitiendo un descenso uniforme y un retorno preciso. El cilindro acciona un mecanismo de guía que asegura la penetración constante de la broca en la pieza. En la tercera imagen, una fresadora de ranuras utiliza un cilindro para desplazar horizontalmente el conjunto portaherramientas, logrando un mecanizado lineal controlado. Estas unidades de avance proporcionan movimientos suaves, repetitivos y regulados para mejorar la precisión en operaciones de taladrado y fresado.
Términos destacados :
| English |
Español |
| pneumatic feed |
(avance neumático). Sistema que controla el desplazamiento regulado del mecanismo mediante presión de aire. |
| drilling machine |
(taladradora). Máquina herramienta utilizada para realizar perforaciones mediante una broca rotativa. |
| chuck |
(portabrocas). Dispositivo que sujeta la broca y transmite el movimiento rotativo de la máquina. |
| slotting mill |
(fresadora de ranuras). Máquina utilizada para realizar ranuras lineales mediante desplazamiento controlado. |

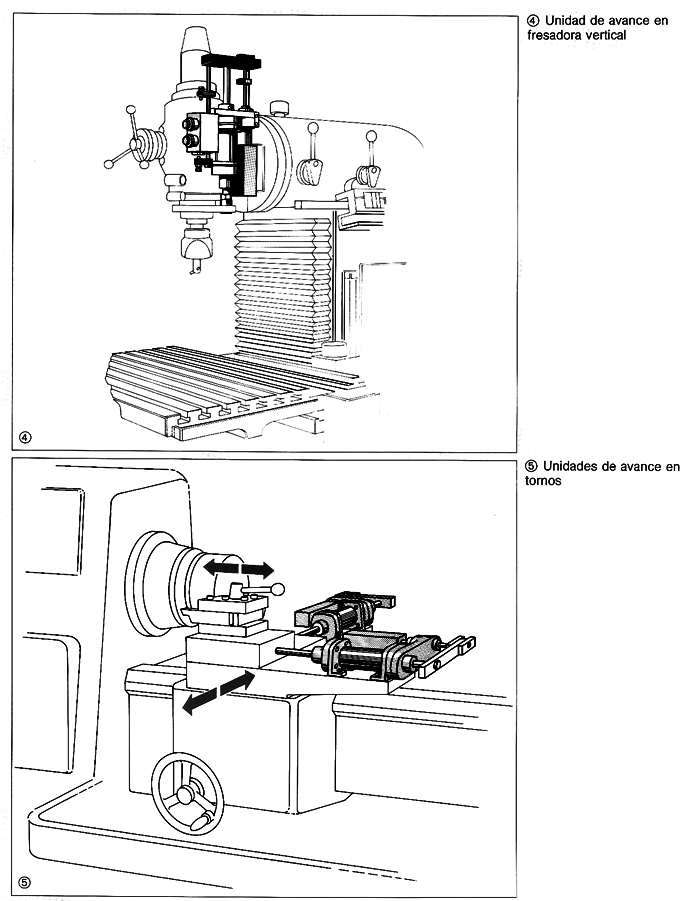

La imagen muestra dos aplicaciones de unidades de avance neumáticas en máquinas herramienta. En la fresadora vertical, un cilindro neumático controla el desplazamiento preciso del cabezal o del portaherramientas, permitiendo avanzar la herramienta hacia la pieza con uniformidad y repetibilidad. Esto mejora la exactitud en operaciones de fresado vertical. En el torno, dos cilindros accionan el carro portaherramientas, generando movimientos longitudinales y transversales automáticos para mecanizar la pieza giratoria. El sistema permite avances constantes, cortes controlados y reducción del esfuerzo manual del operario. Ambas aplicaciones incrementan la productividad, precisión y seguridad en procesos de mecanizado.
Términos destacados :
| English |
Español |
| vertical milling machine |
(fresadora vertical). Máquina herramienta que realiza operaciones de fresado mediante un eje vertical. |
| tool carriage |
(carro portaherramientas). Componente móvil del torno que sostiene y posiciona la herramienta de corte. |
| pneumatic feed |
(avance neumático). Sistema que desplaza automáticamente el cabezal o herramienta mediante un cilindro neumático. |
| machining |
(mecanizado). Proceso de dar forma a una pieza mediante herramientas de corte controladas. |

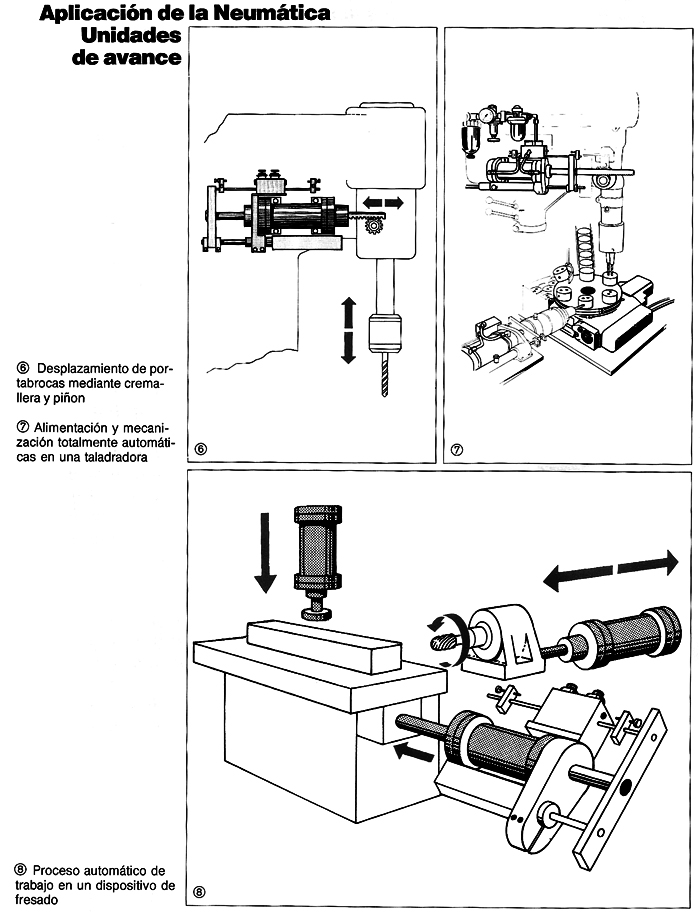

La imagen muestra distintas aplicaciones de unidades de avance neumáticas en máquinas de mecanizado. En la primera ilustración, un cilindro mueve el portabrocas mediante un sistema de cremallera y piñón, permitiendo un avance lineal preciso del taladro. La segunda imagen presenta una taladradora completamente automatizada donde cilindros neumáticos alimentan, posicionan y mecanizan la pieza sin intervención manual. En la tercera ilustración, un dispositivo de fresado utiliza varios cilindros para controlar el avance longitudinal, la sujeción de la pieza y el descenso de la fresa. Estos sistemas permiten mayor productividad, repetibilidad y seguridad en procesos automáticos de mecanizado.
Términos destacados :
| English |
Español |
| rack and pinion |
(cremallera y piñón). Mecanismo que convierte el movimiento lineal del cilindro en movimiento rotativo o viceversa. |
| automatic drilling machine |
(taladradora automática). Equipo que realiza alimentación y mecanizado sin intervención manual. |
| feed unit |
(unidad de avance). Conjunto neumático que controla el desplazamiento continuo y preciso de herramientas o piezas. |
| milling process |
(fresado). Operación de mecanizado realizada mediante una fresa giratoria para remover material. |
|
