APLICACIONES DE LA NEUMÁTICA

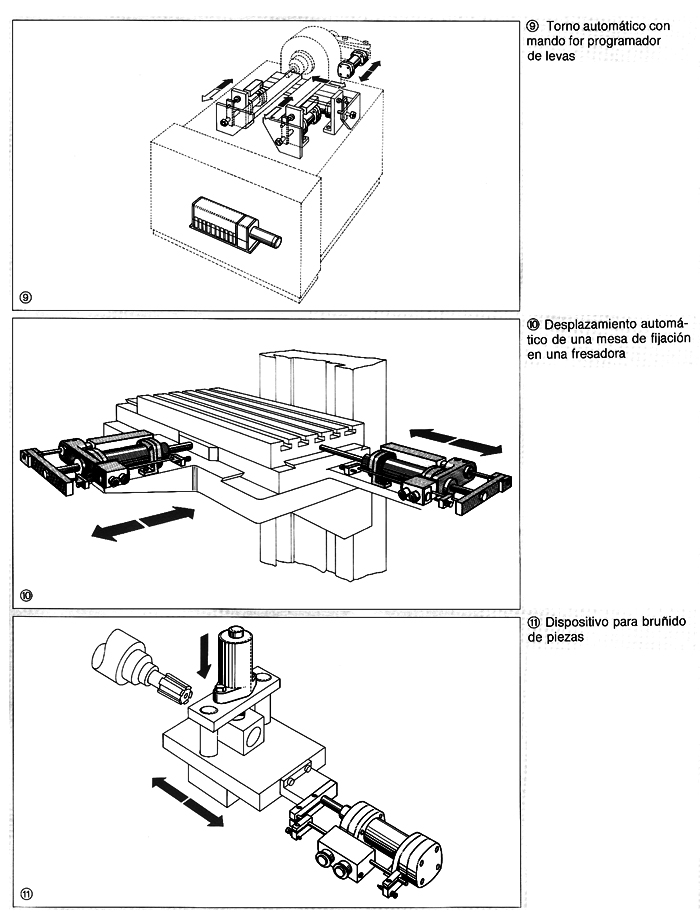

La imagen muestra tres aplicaciones neumáticas en máquinas herramienta. En el torno automático, un programador de levas acciona distintos cilindros que sincronizan avance, sujeción y mecanizado sin intervención manual. En la fresadora, varios cilindros impulsan automáticamente la mesa de fijación, permitiendo movimientos longitudinales precisos para operaciones de corte repetitivo. En el dispositivo de bruñido, un cilindro controla el desplazamiento lineal del cabezal abrasivo, mientras otro regula la presión vertical sobre la pieza, asegurando un acabado superficial uniforme. Estos sistemas neumáticos permiten automatizar tareas complejas, mejorar la repetibilidad, optimizar tiempos de mecanizado y aumentar la calidad del proceso.

Términos destacados :

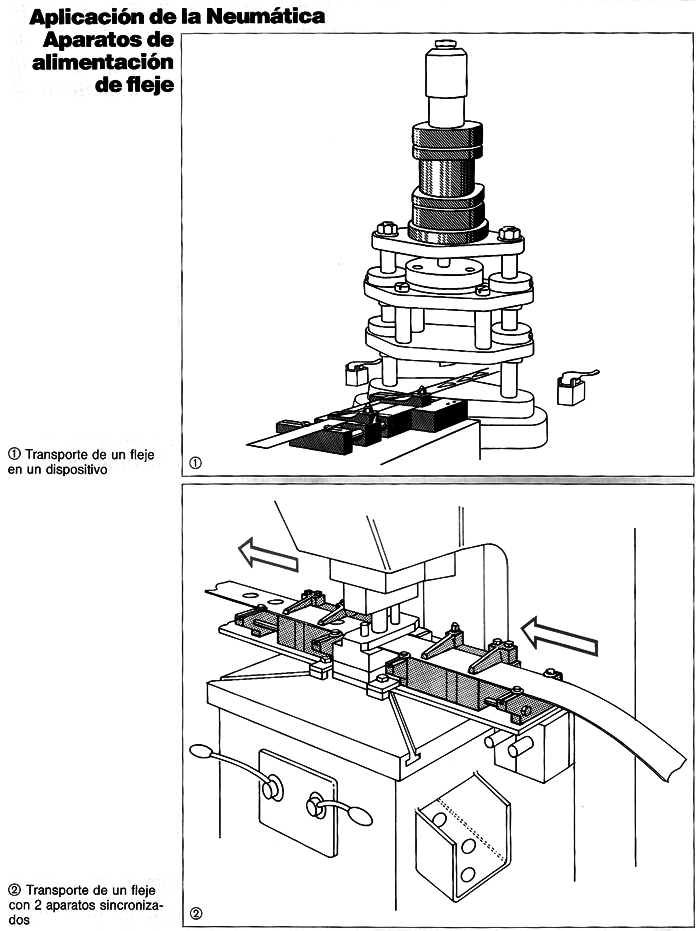

El sistema neumático mostrado se utiliza para el transporte y alimentación precisa de flejes metálicos hacia una máquina de estampado o corte. En el primer dispositivo, un cilindro neumático acciona un mecanismo de pinzas que agarra el fleje y lo impulsa hacia adelante en movimientos controlados. En el segundo ejemplo, dos aparatos sincronizados alternan sujeción y avance, garantizando un desplazamiento continuo y uniforme incluso con flejes largos o flexibles. La sincronización asegura que un mecanismo sujete mientras el otro avanza, evitando retrocesos y manteniendo la posición exacta del material, imprescindible para procesos automáticos de producción repetitiva.

Términos destacados :

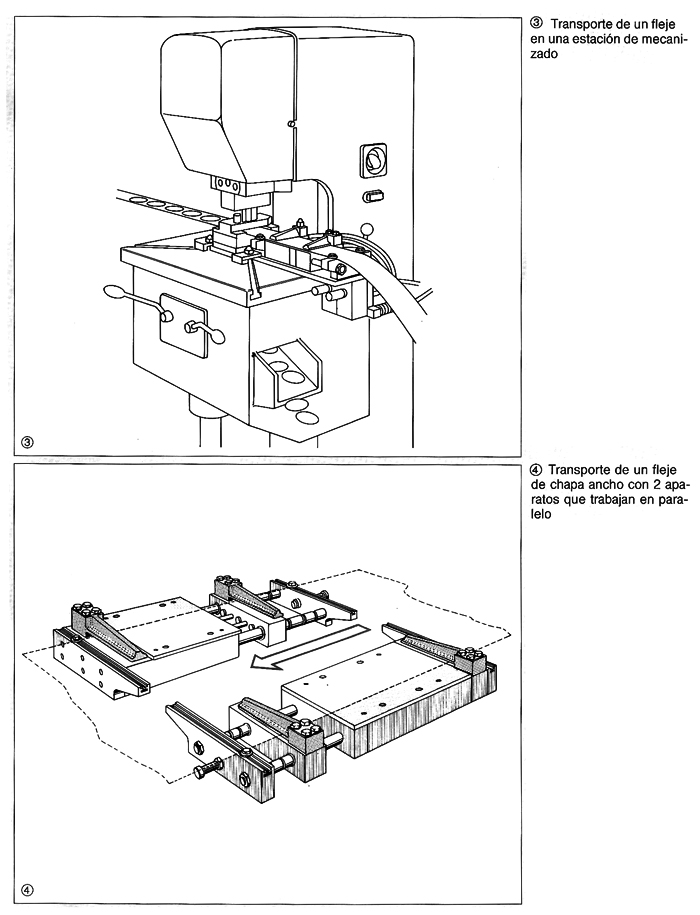

El sistema mostrado permite el transporte preciso de flejes metálicos hacia estaciones de mecanizado o estampado. En la primera imagen, un mecanismo neumático impulsa el fleje a lo largo de una guía mientras una herramienta superior realiza operaciones de corte o perforación. El cilindro controla el avance y detención exacta del material. En la segunda imagen, dos aparatos sincronizados trabajan en paralelo para desplazar flejes anchos, asegurando una alimentación uniforme y estable. Ambos dispositivos sujetan, avanzan y posicionan el fleje con repetitividad, garantizando precisión en procesos automáticos de alta producción. Su diseño permite adaptar la velocidad y longitud del avance.

Términos destacados :

El dispositivo utiliza platos divisores neumáticos para realizar ciclos rotativos precisos en operaciones de mecanizado y manipulación automática. En el primer sistema, un plato vertical recibe piezas desde un cargador, posicionándolas sucesivamente bajo una herramienta de trabajo. Cada giro es accionado por un mecanismo neumático que asegura detención exacta en cada estación. En el segundo sistema, un plato divisor horizontal incorpora seis posiciones numeradas donde se sujetan piezas mediante un dispositivo neumático de fijación y liberación. El cilindro lateral impulsa el avance paso a paso, permitiendo taladrado o mecanizado repetitivo con alta precisión y productividad en procesos automáticos.

Términos destacados :

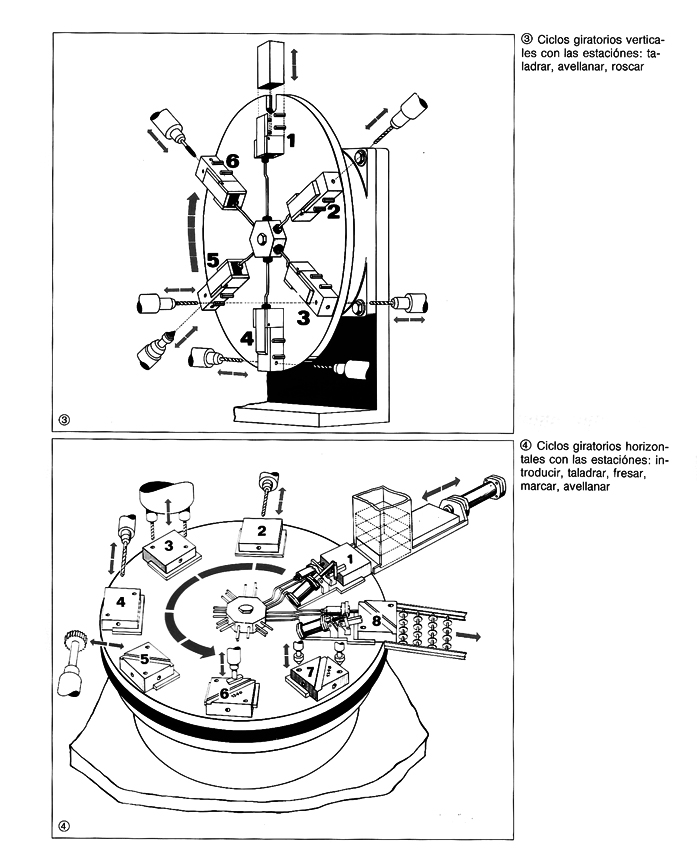

El dispositivo muestra dos sistemas de platos divisores neumáticos que permiten realizar ciclos rotativos automáticos con múltiples estaciones de trabajo. En el plato vertical, seis posiciones consecutivas ejecutan operaciones como taladrar, avellanar y roscar, mientras el plato gira paso a paso mediante un cilindro neumático indexador. Cada herramienta actúa cuando la pieza alcanza su estación correspondiente. En el plato horizontal, la alimentación automática introduce las piezas en la primera estación, continuando luego con taladrado, fresado, marcado y avellanado. El movimiento neumático garantiza repetibilidad, precisión y un flujo continuo de mecanizado en serie, aumentando la productividad del proceso.

Términos destacados :

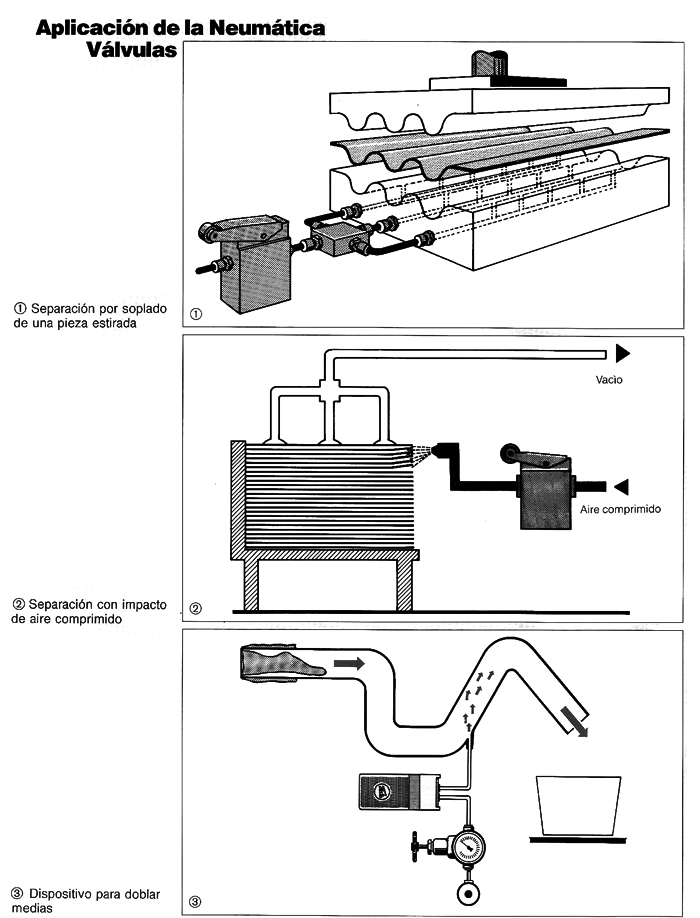

La imagen muestra tres aplicaciones neumáticas basadas en válvulas. En la primera, una pieza estirada es separada mediante chorros de aire dirigidos que expulsan el material hacia un canal. En la segunda aplicación, un impacto de aire comprimido libera elementos apilados generando un vacío auxiliar para mejorar la separación. En el tercer dispositivo, el flujo de aire se utiliza para doblar medias: la prenda es introducida en un conducto donde un chorro controlado la impulsa y pliega suavemente hacia un recipiente. Las válvulas regulan presión, dirección y caudal de aire para lograr movimientos rápidos y precisos.

Términos destacados :

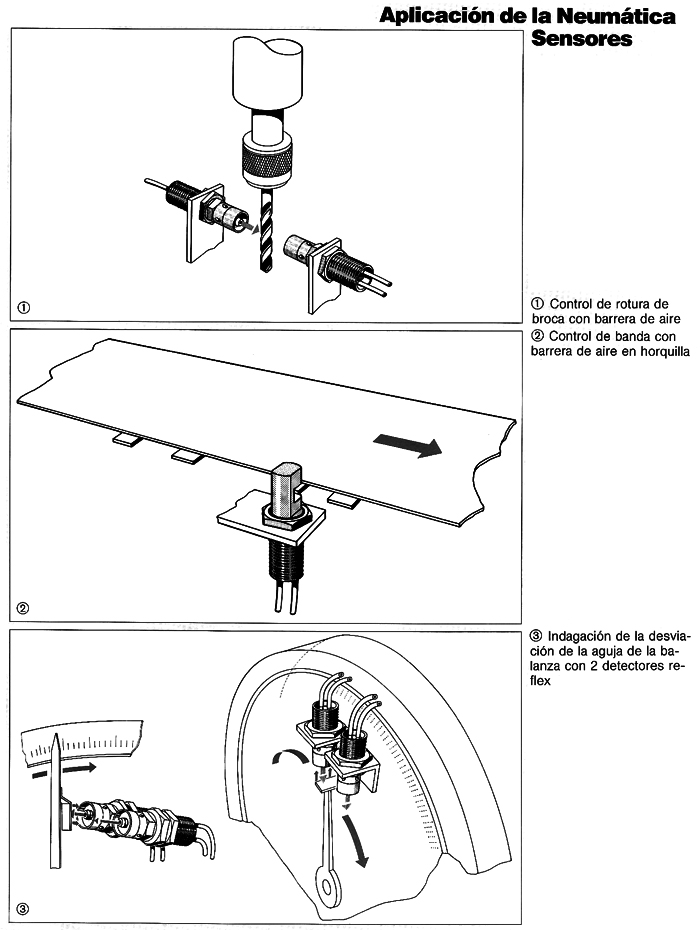

La imagen muestra aplicaciones neumáticas con sensores para supervisar procesos industriales. En el primer caso, una barrera de aire detecta la rotura de una broca controlando la continuidad del flujo; si la broca se quiebra, el aire deja de desviarse y el sensor activa una señal. En el segundo ejemplo, una horquilla neumática verifica el paso correcto de una banda, asegurando alineación y presencia. Finalmente, dos detectores réflex monitorean la posición de la aguja de una balanza, detectando desviaciones mínimas mediante reflexión de aire o luz. Estos sistemas permiten control preciso, detección rápida y mayor seguridad operativa.

Términos destacados :

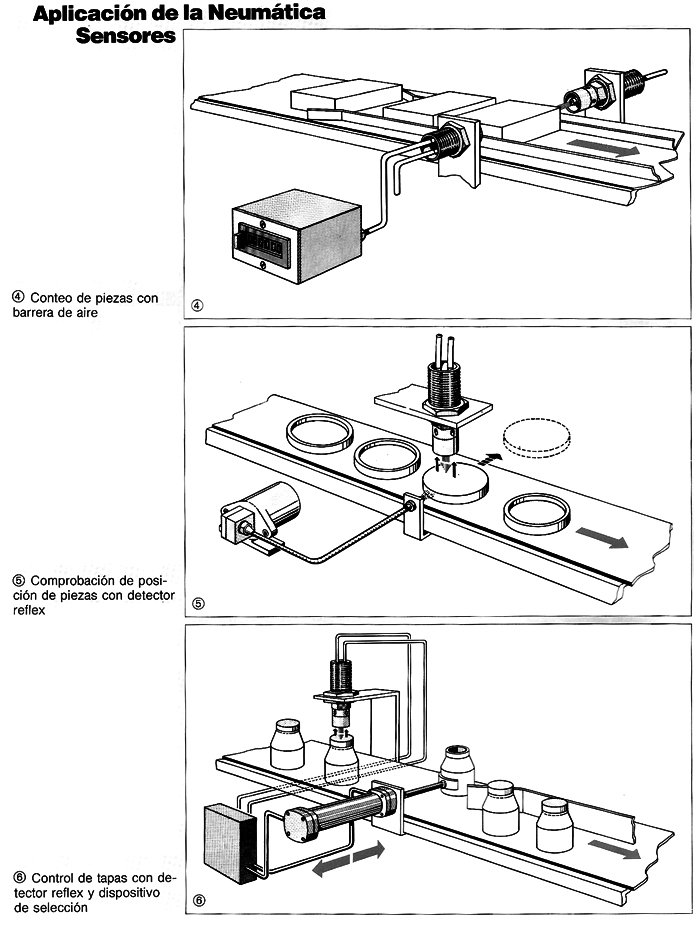

El conjunto de dispositivos ilustrados muestra aplicaciones neumáticas con sensores para control automatizado en líneas de producción. En el primer caso, una barrera de aire cuenta piezas al interrumpir el flujo cuando cada objeto pasa por la guía. El segundo ejemplo utiliza un detector réflex para verificar la posición exacta de tapas o componentes sobre una banda transportadora, asegurando que estén correctamente alineados antes de continuar el proceso. En el tercer sistema, un detector réflex combinado con un actuador neumático selecciona tapas correctas o defectuosas, desviándolas según la señal recibida. Estos métodos garantizan precisión, clasificación automática y control continuo.

Términos destacados :

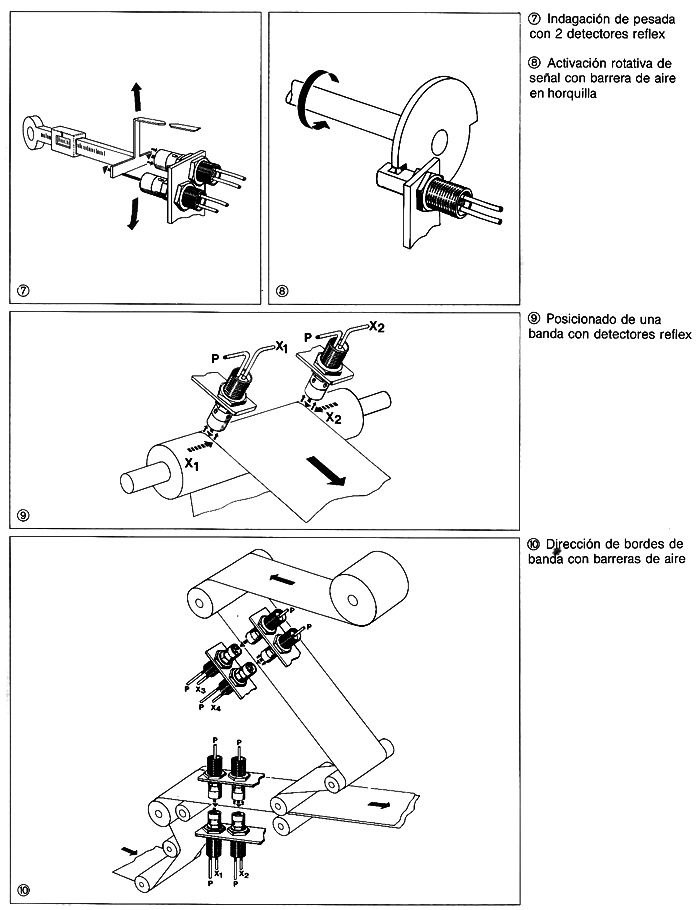

El sistema mostrado emplea sensores neumáticos y ópticos para controlar procesos de alineación, posicionamiento y activación de señales en bandas transportadoras. En la primera aplicación, dos detectores réflex verifican variaciones de posición o peso mediante el desplazamiento de una pieza guiada. En la segunda, una barrera de aire en horquilla detecta el paso de una marca rotativa en un eje, generando señales de sincronización. En la tercera, dos detectores réflex aseguran que una banda se mantenga correctamente centrada entre los puntos X1 y X2. Finalmente, múltiples barreras de aire dirigen los bordes de una banda flexible para evitar desvíos laterales.

Términos destacados :
