(interruptor, conmutador). Cualquier dispositivo que cierra, abre o dirige un circuito eléctrico. Conmutador, interruptor. Dispositivo que permite abrir o cerrar un circuito eléctrico.. Aparato para abrir y cerrar circuitos eléctricos, llave, cambio. Interruptor eléctrico. Conmutar, cambiar, transferir.

Los interruptores son dispositivos fundamentales en electricidad y electrónica, ya que permiten abrir, cerrar o conmutar un circuito. En términos prácticos, su función consiste en controlar el paso de corriente entre dos o más conductores, permitiendo activar, desactivar o redirigir una señal eléctrica según la necesidad del sistema. Aunque su principio general es simple, existen numerosos diseños de interruptores adaptados a distintas aplicaciones: desde maniobras manuales en tableros y equipos, hasta el control de señales en circuitos electrónicos de baja potencia.

En su forma más básica, un interruptor actúa como un elemento de contacto mecánico. Cuando sus contactos internos se unen, el circuito queda cerrado y la corriente puede circular. Cuando esos contactos se separan, el circuito se abre y la corriente se interrumpe. A partir de este principio se han desarrollado muchas variantes, diferenciadas por su forma de accionamiento, el número de polos, el número de posiciones, el tipo de montaje y la clase de carga eléctrica que pueden manejar.

Figura 1. Ejemplo de interruptor manual de estructura simple, donde se observa visualmente la apertura y el cierre del circuito.

Principio general de funcionamiento

Todo interruptor posee al menos dos terminales eléctricos y un mecanismo móvil interno. Al accionar la palanca, tecla, botón o deslizador, se modifica la posición del contacto móvil respecto de los contactos fijos. Esa acción puede realizarse de manera directa o mediante mecanismos internos de resorte, leva o disparo rápido, diseñados para mejorar la confiabilidad del contacto. En muchos casos, el accionamiento manual externo no mueve el contacto lentamente, sino que dispara un mecanismo interno que conmuta en forma rápida. Esto reduce el arco eléctrico, mejora la vida útil de los contactos y asegura una transición más limpia entre estado abierto y cerrado.

La calidad del contacto es muy importante. Si la presión mecánica entre las superficies conductoras es insuficiente, la resistencia de contacto aumenta, puede generarse calentamiento y el interruptor falla prematuramente. Por eso, los diseños de mejor calidad emplean resortes, materiales de contacto especiales y geometrías que favorecen la autolimpieza de la superficie al conmutar.

Terminología básica

Uno de los conceptos principales en el estudio de interruptores es la diferencia entre polo y tiro o vía. El polo indica cuántos circuitos independientes controla el interruptor al mismo tiempo. Por ejemplo, un interruptor unipolar controla una sola línea, mientras que uno bipolar controla dos líneas simultáneamente. El tiro o número de posiciones de contacto indica hacia cuántas salidas distintas puede dirigirse el polo. Así, un interruptor puede ser

• SPST (Single Pole Single Throw),
• SPDT (Single Pole Double Throw),
• DPST (Double Pole Single Throw) o
• DPDT (Double Pole Double Throw).

Un SPST es el equivalente al encendido y apagado más simple: un solo circuito, una sola conexión. Un SPDT puede conmutar una entrada hacia dos caminos alternativos. Los modelos DPST y DPDT repiten esa lógica sobre dos polos simultáneos. Esta clasificación es esencial para interpretar hojas de datos, símbolos esquemáticos y aplicaciones prácticas.

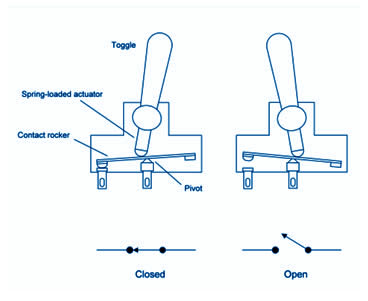

Figura 2. Esquema del movimiento interno del contacto y del principio de cambio de posición en un interruptor mecánico.

Interruptores de palanca

Los interruptores de palanca son de los más conocidos y utilizados. Poseen una manija o palanca externa que se desplaza entre dos o más posiciones. Su construcción suele ser robusta, lo que los hace adecuados para paneles, instrumental, equipos industriales, automoción, laboratorios y dispositivos de control. Muchas veces se los elige por su facilidad de operación y porque permiten ver claramente su estado.

Existen interruptores de palanca mantenidos y momentáneos. En los mantenidos, la palanca queda en la posición seleccionada hasta una nueva acción del usuario. En los momentáneos, la palanca vuelve por resorte a su posición de reposo cuando se deja de accionar. Esto último se usa, por ejemplo, en mandos de prueba o control temporal.

Dentro de esta familia también aparecen variantes miniatura, subminiatura y de servicio pesado. Los modelos para panel suelen fijarse mediante rosca y tuerca, sobresaliendo la palanca sobre la superficie del gabinete. Los miniatura son comunes en equipos electrónicos compactos, mientras que los de potencia pueden accionar circuitos de mayor corriente.

Figura 3. Interruptor de palanca típico para montaje en panel o consola.

Símbolos esquemáticos

En los planos eléctricos y electrónicos, los interruptores se representan mediante símbolos normalizados. Estos símbolos indican si el contacto está normalmente abierto, normalmente cerrado, si existe cambio de vía, si el accionamiento es momentáneo o mantenido y cuántos polos participan en la conmutación. La correcta lectura de esos símbolos permite comprender el comportamiento del circuito sin necesidad de ver el componente físico.

Los símbolos muestran en general la posición de reposo del interruptor. Un contacto normalmente abierto aparece separado en reposo, mientras que uno normalmente cerrado aparece unido. Cuando el usuario acciona el interruptor, la situación se invierte o se produce una conmutación hacia otro terminal. En el caso de interruptores multipolares, varios contactos pueden estar unidos mecánicamente por una línea punteada, indicando que todos cambian al mismo tiempo.

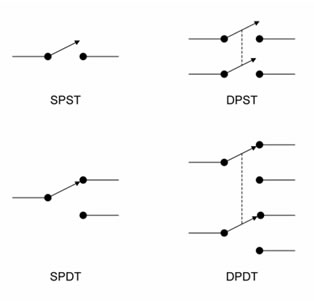

Figura 4. Símbolos esquemáticos de diferentes configuraciones de interruptores.

Interruptores basculantes y deslizantes

Los interruptores basculantes o tipo rocker switch son muy comunes en electrodomésticos, fuentes de alimentación, extensiones eléctricas, equipos de audio y tableros pequeños. Se accionan presionando uno u otro extremo de una tecla basculante. Su principal ventaja es la comodidad de uso y su aspecto compacto y moderno. Muchos de ellos incorporan iluminación para indicar si el circuito está energizado.

Los interruptores deslizantes o slide switches se accionan desplazando un pequeño cursor lateralmente. Son frecuentes en equipos portátiles, placas electrónicas, selectores de modo y configuraciones internas. Aunque suelen manejar corrientes relativamente pequeñas, son muy prácticos para seleccionar funciones, habilitar opciones o cambiar parámetros del equipo. Los modelos para circuito impreso tienen terminales preparados para soldarse directamente a la placa, lo que simplifica el montaje.

Figura 5. Interruptor basculante utilizado en alimentación y control general.

Figura 6. Interruptor deslizante empleado en pequeños equipos electrónicos.

Figura 7. Variante de interruptor deslizante para montaje directo sobre placa de circuito impreso.

Interruptores rotativos

Los interruptores rotativos permiten seleccionar una de varias posiciones girando un eje. Se usan ampliamente cuando un único mando debe elegir entre múltiples funciones, rangos, canales o configuraciones. Son típicos en instrumentos de medición, selectores de banda, controles de equipos antiguos y sistemas donde la lógica de operación se organiza en posiciones bien definidas.

A diferencia del interruptor simple de dos estados, el rotativo puede tener muchas posiciones. En cada una de ellas, un contacto móvil conecta un terminal común con uno de varios contactos fijos distribuidos en círculo. Algunos modelos poseen dos, tres, cinco o muchas más posiciones, y también existen diseños multipolares donde varios niveles de contactos giran al mismo tiempo.

Este tipo de interruptor ofrece gran versatilidad. Puede seleccionar resistencias, capacitores, conexiones de prueba, escalas de instrumentos o rutas de señal. En los esquemas, muchas veces se identifica un polo con numeración secuencial, en lugar de repetir nombres complejos de terminales. Esto facilita la lectura cuando un mismo eje controla varias secciones internas.

Figura 8. Interruptor rotativo de múltiples posiciones para selección de funciones.

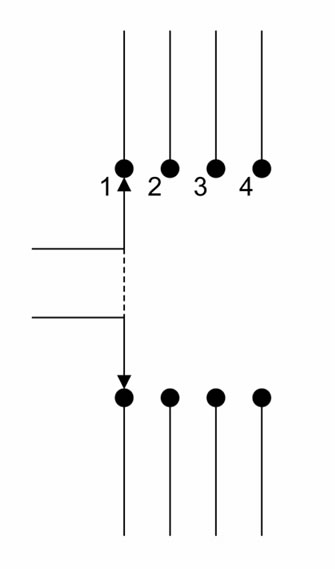

Figura 9. Diagrama de un interruptor rotativo de cinco posiciones.

En el diagrama mostrado se observa un contacto móvil que va conectando sucesivamente un terminal común con las posiciones numeradas 1, 2, 3, 4 y 5. Este tipo de representación es muy útil para comprender cómo cambia el circuito al girar el eje selector.

Interruptores pulsadores

Los interruptores pulsadores o pushbutton switches se accionan al presionar un botón. Pueden ser momentáneos o mantenidos. Los momentáneos son muy usados en circuitos de mando, timbres, teclados, arranque de equipos, reset, selección de menús y control lógico. Los mantenidos, en cambio, alternan entre encendido y apagado en cada pulsación, aunque hoy son menos comunes que otras soluciones.

Una distinción importante es si el contacto es normalmente abierto o normalmente cerrado. Un pulsador normalmente abierto cierra el circuito sólo cuando se presiona. Uno normalmente cerrado hace lo contrario: interrumpe la circulación al ser accionado. En automatización industrial es habitual utilizar ambos comportamientos en funciones de arranque, parada, enclavamiento y seguridad.

Los pulsadores pueden diseñarse para panel, para equipos portátiles o para montaje directo en placa. En electrónica moderna son especialmente comunes los tactile switches, pequeños pulsadores de tacto definido que producen una respuesta mecánica clara al presionar y son ideales para teclados y comandos compactos.

Figura 10. Pulsador de montaje en panel utilizado para mando manual.

Figura 11. Pulsador miniatura para circuitos electrónicos y placas impresas.

Microinterruptores

Los microinterruptores o microswitches son dispositivos de alta precisión que requieren un desplazamiento muy pequeño para cambiar de estado. Internamente emplean un mecanismo de disparo rápido que garantiza una conmutación definida, independientemente de la velocidad con la que se presione el actuador externo. Este principio mejora la repetibilidad, la confiabilidad y la duración del contacto.

Son muy utilizados como sensores de fin de carrera, detectores de posición, interruptores de seguridad, controles de puertas, electrodomésticos, impresoras, máquinas herramienta y mecanismos automáticos. El actuador puede ser un botón, una palanca, un rodillo o una lengüeta, según la aplicación. Aunque externamente parecen simples, son componentes muy valiosos cuando se necesita una respuesta precisa y estable.

Figura 12. Microinterruptor empleado en detección mecánica de posición.

Aspectos prácticos de selección

Para elegir un interruptor adecuado no basta con observar su forma exterior. Deben considerarse varios parámetros técnicos. Uno de los más importantes es la tensión y corriente nominal que puede soportar. Un interruptor diseñado para señales de baja corriente puede fallar rápidamente si se lo utiliza con cargas inductivas o de potencia. También debe evaluarse el tipo de corriente, ya sea continua o alterna, porque la extinción del arco no ocurre del mismo modo en ambos casos.

Otro aspecto relevante es la resistencia de contacto, que influye en las pérdidas y el calentamiento. También importa la vida útil mecánica, es decir, cuántos ciclos de operación puede soportar el dispositivo, y la vida útil eléctrica, que suele ser menor por el desgaste de los contactos. En aplicaciones industriales o exteriores también se consideran el grado de protección, la resistencia a vibraciones, la estanqueidad, la temperatura de servicio y la compatibilidad con polvo o humedad.

En electrónica de mando o instrumentación, además, interesa el tamaño, el tipo de terminal, el método de montaje y la ergonomía. No es lo mismo un interruptor pensado para un panel frontal visible y accesible, que uno destinado a permanecer oculto dentro del equipo para ajustes ocasionales.

Rebote de contactos y confiabilidad

Un fenómeno muy importante, sobre todo en sistemas digitales, es el rebote de contactos. Cuando un interruptor mecánico cambia de estado, el contacto no siempre se establece de forma instantánea y limpia. Durante unos milisegundos puede abrirse y cerrarse varias veces antes de estabilizarse. En circuitos de potencia este efecto suele ser poco crítico, pero en entradas digitales puede provocar múltiples pulsos no deseados.

Para resolverlo, se utilizan técnicas de debouncing, ya sea por hardware o por software. En hardware pueden emplearse redes RC, disparadores Schmitt o circuitos específicos. En software, el microcontrolador ignora cambios rápidos hasta que la señal se estabiliza. Este detalle demuestra que el estudio de interruptores no es sólo mecánico, sino también electrónico y funcional.

Importancia de los interruptores en el diseño de sistemas

Aunque a menudo se los considera componentes sencillos, los interruptores cumplen un papel decisivo en la interacción entre el usuario y el equipo. Son el punto de contacto directo entre la intención humana y la respuesta del circuito. Un buen diseño de interfaz depende en gran medida de seleccionar el tipo correcto de interruptor: robusto si el ambiente es exigente, pequeño si el espacio es limitado, preciso si se requiere posicionamiento confiable, o ergonómico si el usuario lo accionará con frecuencia.

Además, el tipo de interruptor influye en la seguridad del sistema. Un mando de parada, por ejemplo, debe ser fácilmente accesible y confiable. Un selector de funciones debe evitar posiciones ambiguas. Un fin de carrera debe activarse con exactitud repetitiva. Por eso, el estudio de interruptores abarca tanto la estructura interna como el uso práctico dentro de equipos eléctricos, electrónicos e industriales.

Resumiendo conceptos

En síntesis, los interruptores son dispositivos de conmutación indispensables en todo sistema eléctrico y electrónico. Su función básica consiste en controlar la continuidad de un circuito, pero sus variantes les permiten resolver tareas mucho más complejas, como seleccionar múltiples rutas de señal, comandar varias líneas simultáneamente, detectar posiciones mecánicas o proporcionar interfaces de usuario confiables. Entre los tipos más comunes se encuentran los interruptores de palanca, basculantes, deslizantes, rotativos, pulsadores y microinterruptores.

Cada uno presenta ventajas y limitaciones propias, determinadas por su construcción, capacidad eléctrica, velocidad de operación, tamaño y forma de montaje. La interpretación correcta de sus símbolos, la comprensión de su lógica de polos y tiros, y el conocimiento de su comportamiento real —incluyendo rebote, desgaste y capacidad de conmutación— son aspectos esenciales para diseñar circuitos seguros, funcionales y duraderos.

Por ello, el estudio de los interruptores no debe limitarse a su aspecto exterior. Es necesario comprender su principio de funcionamiento, sus configuraciones internas, su representación esquemática y sus aplicaciones. Sólo así es posible integrarlos correctamente en sistemas de control, instrumentación, automatización, electrónica general y equipos de uso cotidiano.

Términos destacados :

• Tipos de interruptores. (Switch Types)
• Diagrama de un interruptor rotativo de cinco posiciones. (Diagram of a five-position rotary switch)
• Un polo, un tiro. (Single Pole Single Throw – SPST)
• Un polo, doble tiro. (Single Pole Double Throw – SPDT)
• Doble polo, un tiro. (Double Pole Single Throw – DPST)
• Doble polo, doble tiro. (Double Pole Double Throw – DPDT)
• Interruptor basculante. (Rocker switch)
• Interruptor deslizante. (Slide switch)
• Interruptor rotativo. (Rotary switch)
• Interruptor pulsador. (Pushbutton switch)
• Microinterruptor. (Microswitch)
• Interruptor de palanca. (Toggle switch)
• Interruptor táctil. (Tactile switch)
• Contacto móvil. (Moving contact)
• Contacto fijo. (Fixed contact)
• Terminal común. (Common terminal)
• Posición de encendido. (ON position)
• Posición de apagado. (OFF position)
• Contacto normalmente abierto. (Normally open – NO)
• Contacto normalmente cerrado. (Normally closed – NC)
• Interruptor momentáneo. (Momentary switch)
• Interruptor mantenido. (Maintained switch)
• Palanca de accionamiento. (Actuator lever)
• Botón pulsador. (Push actuator)
• Cursor deslizante. (Sliding actuator)
• Eje rotativo. (Rotary shaft)
• Posiciones múltiples. (Multiple positions)
• Selector de circuito. (Circuit selector)
• Conmutación de contactos. (Contact switching)
• Interrupción de corriente. (Circuit interruption)
• Cierre de circuito. (Circuit closure)
• Interruptor multiposición. (Multi-position switch)
• Interruptor de cambio. (Changeover switch)
• Configuración de polos y tiros. (Pole and throw configuration)
• Ruta de corriente. (Current path)
• Selección de salida. (Output selection)
• Contacto de conmutación. (Switching contact)
