(transductor). Dispositivo que tiene la misión de recibir energía eléctrica, mecánica, acústica, etc., de uno o varios sistemas o medios de transmisión, y suministrar otra energía de diferente naturaleza pero de características dependientes de la que recibió, a otro u otros sistemas o medios de transmisión.

(transductor). Un transductor es un dispositivo que convierte energía (y por lo tanto información) de una forma a otra. En los sistemas electrónicos, la salida de la etapa de acondicionamiento de señal suele ser una magnitud eléctrica—típicamente tensión o corriente—mientras que el parámetro de interés pertenece al “mundo real” y está fuera de la electrónica: temperatura, presión, humedad, nivel de fluido, caudal, movimiento lineal, movimiento rotativo, etc. El transductor actúa como interfaz entre el sistema electrónico y el entorno físico o humano.

En muchas aplicaciones, el transductor transforma una señal eléctrica en una salida útil o fácilmente interpretable. Un ejemplo típico es el instrumento indicador (medidor analógico): la tensión de salida del circuito se convierte en el giro de una aguja frente a una escala calibrada. Así, determinadas desviaciones de la aguja representan valores específicos, permitiendo leer la magnitud en cualquier instante. El mismo principio se utiliza cuando la salida del sistema se calibra para representar otra variable (por ejemplo, nivel o presión), mediante la elección del transductor adecuado y el ajuste de escala.

Los transductores pueden operar en ambos sentidos: algunos convierten variables físicas en señales eléctricas (sensores) y otros convierten energía eléctrica en acción mecánica o acústica (actuadores). Ejemplos: el micrófono (sonido → señal eléctrica), el altavoz/parlante (señal eléctrica → sonido), el motor (energía eléctrica → par y movimiento rotativo) y el solenoide (energía eléctrica → movimiento lineal). En un solenoide, una bobina y un núcleo de hierro dulce generan un campo magnético que atrae el núcleo, permitiendo accionar mecanismos como mover una palanca, cerrar una puerta u operar una válvula. En síntesis, el transductor determina cómo una señal eléctrica se convierte en una magnitud física (o viceversa) dentro de una cadena completa de medición y control.

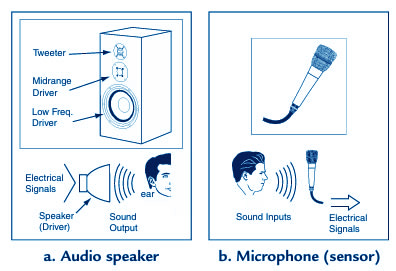

• Altavoz de audio. (Audio speaker)
• Parlante / altavoz (transductor electroacústico). (Speaker driver)
• Tweeter (altas frecuencias). (Tweeter – high-frequency driver)
• Altavoz de rango medio. (Midrange driver)
• Altavoz de bajas frecuencias / woofer. (Low-frequency driver / woofer)
• Señales eléctricas. (Electrical signals)
• Salida de sonido. (Sound output)
• Oído (receptor acústico). (Ear)
• Micrófono (sensor). (Microphone – sensor)
• Entradas de sonido. (Sound inputs)
• Conversión sonido–eléctrica. (Sound-to-electrical conversion)

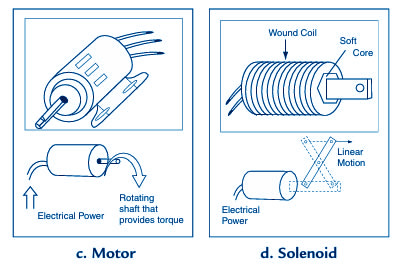

• Motor eléctrico. (Motor)
• Potencia eléctrica de entrada. (Electrical power)
• Eje rotatorio. (Rotating shaft)
• Par o torque mecánico. (Torque)
• Movimiento rotacional. (Rotational motion)
• Solenoide. (Solenoid)
• Bobina enrollada. (Wound coil)
• Núcleo de hierro dulce. (Soft iron core)
• Movimiento lineal. (Linear motion)
• Actuador electromagnético. (Electromagnetic actuator)
• Transductor electroacústico. (Electroacoustic transducer)
• Transductor electromecánico. (Electromechanical transducer)

Fig. Ejemplos de transductores.

transducer (instrumentation, electronics)

A transducer is a device that converts energy (and therefore information) from one form to another. In electronic systems, the output of a signal-conditioning stage is often an electrical quantity—typically a voltage or current—while the “real-world” parameter of interest exists outside the electronics: temperature, pressure, humidity, fluid level, flow rate, linear motion, rotational motion, etc. The transducer provides the interface between the electronic system and the human/physical world.

In many applications the transducer converts an electrical signal into a readable or useful output. A classic example is an analog meter: the circuit output voltage is converted into the rotation of a needle in front of a calibrated scale. Specific needle deflections correspond to specific voltage values, so the electrical output can be interpreted at any instant. The same idea applies when a system output is calibrated to represent another variable, such as level or pressure—by choosing the appropriate transducer and scaling.

Transducers can work in both directions: some convert physical inputs into electrical signals (sensors), and others convert electrical energy into mechanical or acoustic output (actuators). Typical examples include a microphone (sound → electrical signal), a loudspeaker (electrical signal → sound), an electric motor (electrical energy → rotational torque), and a solenoid (electrical energy → linear motion). In a solenoid, a coil and soft iron core produce a magnetic field that pulls the core, enabling actions such as moving a lever, closing a door, or operating a valve.
