En telecomunicaciones, la conversión de señales analógicas a digitales es un proceso crucial para la transmisión eficiente de datos a través de sistemas electrónicos modernos. Este proceso se realiza en tres pasos fundamentales: muestreo, cuantización y codificación, que permiten transformar una señal continua en una secuencia discreta que puede ser procesada digitalmente.

El primer paso para convertir una señal analógica a digital es el muestreo, que consiste en tomar muestras de la señal analógica a intervalos regulares de tiempo. Según el Teorema de Muestreo, para que la señal muestre toda la información de la original, la frecuencia de muestreo debe ser mayor al doble de la frecuencia máxima de la señal analógica. En telecomunicaciones, como en la transmisión de voz, esta frecuencia de muestreo suele ser de 8,000 muestras por segundo, lo que es suficiente para captar la gama de frecuencias de la voz humana, que oscila entre 300 Hz y 3,400 Hz. Este paso convierte la señal continua en una secuencia de valores discretos en el tiempo.

Una vez que se ha muestreado la señal, el siguiente paso es la cuantización, que implica asignar un valor discreto a cada muestra tomada en el paso anterior. Este valor discreto se ajusta a uno de un número finito de niveles predeterminados. Este proceso puede introducir una pequeña distorsión en la señal, conocida como distorsión de cuantización, que es inevitable debido a la finitud de los niveles disponibles. Sin embargo, se emplean técnicas de cuantización no lineal para reducir esta distorsión, especialmente en señales como la voz humana, que presentan variabilidad en la intensidad. Un ejemplo de estas técnicas es el método A-law.

El último paso en la conversión de analógica a digital es la codificación. Aquí, cada muestra cuantizada se convierte en un número binario que representa el valor de la muestra en un sistema de base 2. Este código binario se convierte en una secuencia de bits, que pueden ser fácilmente manipulados, almacenados y transmitidos en sistemas digitales. En telefonía, por ejemplo, se usa un código binario de 8 bits (256 niveles de cuantización) para representar cada muestra.

El proceso descrito anteriormente se realiza mediante el sistema PCM (Pulse Code Modulation, o Modulación por Código de Pulsos), que es la técnica estándar para convertir señales analógicas en digitales en telecomunicaciones. Este proceso se aplica no solo a la voz, sino también a otros tipos de señales. Los sistemas PCM incluyen un transmisor, un receptor y una línea de transmisión que transporta la señal digitalizada. En PCM, se emplea una multiplexación para combinar múltiples señales en un solo canal de transmisión, utilizando la multiplexación por división de tiempo (TDM). Esto permite transmitir múltiples señales digitales en un solo canal, lo que reduce los costos y aumenta la eficiencia de la red.

La conversión analógica a digital es fundamental para las redes de telecomunicaciones modernas. A lo largo de la evolución de las redes telefónicas, se ha pasado de un sistema completamente análogo a un sistema completamente digital. Este cambio ha permitido una mayor eficiencia, calidad de servicio, y la capacidad de integrar diferentes tipos de servicios (voz, datos e imágenes) en una misma infraestructura. Las redes digitales son más fáciles de mantener, tienen una mayor capacidad de transmisión y son más resistentes a la interferencia, lo que las hace ideales para la transmisión a largas distancias.

• Alta calidad de transmisión: Las señales digitales pueden mantenerse con alta fidelidad a lo largo de distancias largas, sin degradarse por interferencias.
• Mayor capacidad: La digitalización permite la transmisión de voz, datos e imágenes a través de los mismos canales de comunicación, mejorando la utilización de los recursos de la red.
• Eficiencia: La digitalización y técnicas como la multiplexación por división de tiempo (TDM) permiten el uso compartido de los recursos de transmisión, reduciendo los costos y mejorando la eficiencia del sistema.

Términos destacados:

1. Amplitud (Amplitude)
2. Análoga (Analog)
3. Ajuste (Adjustment)
4. Alinación (Alignment)
5. Canal de transmisión (Transmission channel)
6. Codificación (Encoding)
7. Código binario (Binary code)
8. Conmutador (Switch)
9. Conversión (Conversion)
10. Cuantización (Quantization)
11. Distorsión (Distortion)
12. Digitalización (Digitization)
13. Errores de cuantización (Quantization errors)
14. Erlang (Erlang)
15. Frecuencia (Frequency)
16. Interferencia (Interference)
17. Líneas troncales (Trunk lines)
18. Muestreo (Sampling)
19. Multiplexación (Multiplexing)
20. Multiplexación por división de tiempo (TDM) (Time Division Multiplexing (TDM))
21. Palabra PCM (PCM word)
22. Proceso digital (Digital process)
23. Red de telecomunicaciones (Telecommunications network)
24. Rendimiento (Performance)
25. Señales (Signals)
26. Sistema de pérdidas (Loss system)
27. Sistema de retardo (Delay system)
28. Sistema PCM (PCM system)
29. Sistemas de transmisión (Transmission systems)
30. Teorema de muestreo (Sampling theorem)
31. Tasa de muestreo (Sampling rate)
32. Técnicas de codificación (Coding techniques)
33. Telefonía (Telephony)
34. Tiempo de retardo (Delay time)
35. Tonos de frecuencia (Frequency tones)
36. Transformación digital (Digital transformation)
37. Valor cuantizado (Quantized value)
38. Voz (Voice)
39. Redes digitales (Digital networks)
40. Redes telefónicas (Telephone networks)

En resumen, la conversión de señales analógicas a digitales mediante el proceso de muestreo, cuantización y codificación es fundamental para el funcionamiento de las redes modernas de telecomunicaciones, permitiendo una transmisión más eficiente, de mayor calidad y con la capacidad de integrar múltiples servicios.

(convertidor analógico-digital). Dispositivo que transforma una señal analógica en una representación digital.

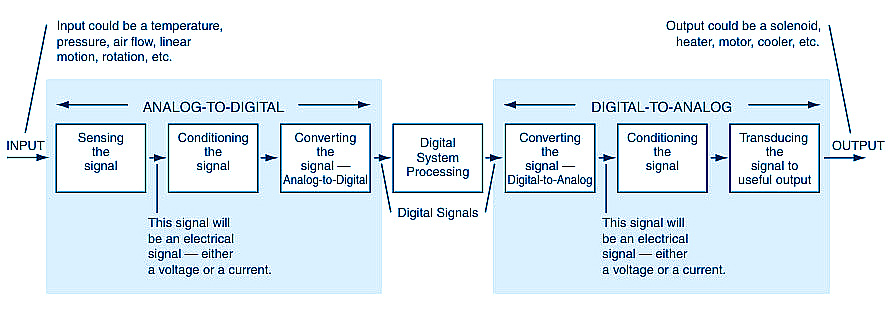

Fig. : Un sistema típico que describe las funciones en la cadena de conversión analógico-digital y digital-analógica.

• Entrada (Input).
• Detección de la señal (Sensing the signal).
• Acondicionamiento de la señal (Conditioning the signal).
• Conversión analógico-digital (Converting the signal – Analog-to-Digital).
• Procesamiento digital del sistema (Digital System Processing).
• Señales digitales (Digital signals).
• Conversión digital-analógica (Converting the signal – Digital-to-Analog).
• Transducción de la señal a una salida útil (Transducing the signal to useful output).
• Salida (Output).
• Señal eléctrica (voltaje o corriente) (Electrical signal – voltage or current).
• Conversión analógico-digital (Analog-to-Digital).
• Conversión digital-analógica (Digital-to-Analog).

La figura muestra la estructura típica de un sistema que integra conversión analógica-digital y digital-analógica, describiendo el recorrido completo de la señal desde la entrada hasta la salida.

El proceso comienza con una entrada física, que puede ser temperatura, presión, caudal de aire, movimiento lineal o rotación. Estas magnitudes del mundo real son detectadas por un sensor en la etapa de sensado de la señal, donde se transforman en una señal eléctrica proporcional, generalmente un voltaje o una corriente.

Luego, la señal pasa por una etapa de acondicionamiento, que puede incluir amplificación, filtrado o adaptación de nivel, con el fin de prepararla para la conversión. A continuación, se realiza la conversión analógico-digital (A/D), donde la señal continua se transforma en datos digitales que pueden ser procesados por un sistema electrónico.

En el bloque de procesamiento digital, el sistema ejecuta cálculos, decisiones o algoritmos de control sobre las señales digitales.

Posteriormente, si se requiere una acción física, se efectúa la conversión digital-analógica (D/A), generando nuevamente una señal eléctrica continua. Esta señal se acondiciona y finalmente se aplica a un elemento de salida, como un motor, solenoide o calefactor, cerrando así la cadena de procesamiento entre el mundo físico y el digital.
