| centrifugal fan (Refrigeration and air conditioning) |
VENTILADOR CENTRÍFUGO: También llamado ventilador de jaula de ardilla, bombea aire por fuerza centrífuga generada por las aspas del rotor.
Un ventilador centrífugo es un dispositivo mecánico diseñado para mover aire o gases mediante la rotación de un rotor con aspas o álabes. Este tipo de ventilador es ampliamente utilizado en sistemas de ventilación, aire acondicionado y procesos industriales debido a su capacidad para manejar grandes volúmenes de aire y generar alta presión estática.
Características principales:
-
Principio de funcionamiento:
- El aire entra axialmente al ventilador y es acelerado por las aspas del rotor.
- La fuerza centrífuga lo impulsa hacia la periferia, donde se convierte en energía de presión y flujo tangencial.
-
Diseño del rotor:
- Los álabes pueden ser curvados hacia atrás, curvados hacia adelante o radiales, dependiendo de la aplicación y los requerimientos de presión y flujo.
-
Aplicaciones comunes:
- En sistemas HVAC (calefacción, ventilación y aire acondicionado) para suministrar aire fresco o extraer aire viciado.
- En procesos industriales para manejar gases, polvo o materiales particulados.
- En equipos de combustión, como calderas, para proporcionar aire de combustión.
-
Ventajas:
- Alta eficiencia en la generación de presión estática.
- Capacidad para manejar flujos de aire con contaminantes.
- Diseño robusto y adaptable a una amplia gama de aplicaciones.
-
Limitaciones:
- Generalmente más ruidoso que otros tipos de ventiladores, como los axiales.
- Mayor consumo de energía en aplicaciones de baja presión.
El ventilador centrífugo es una solución versátil y eficiente para mover aire o gases en aplicaciones donde se requiere una combinación de alta presión y flujo constante, siendo indispensable en muchos sistemas industriales y de climatización. |
| ceramic capacitor (electronics, computer science, nuclear energy) |
(condensador cerámico). (Véase CAPACITOR, CERAMIC).
Condensadores cerámicos (Ceramic capacitors)

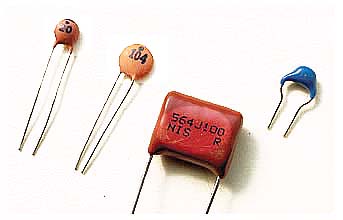

Figura : Condensadores no polarizados mostrando sus marcaciones. Los números en los capacitores cerámicos de disco suelen indicar la capacitancia en picofaradios. El “20” corresponde a un capacitor de 20 pF, pero “104” no es un capacitor de 104 pF, sino 10E4 pF, lo que se expresa más comúnmente como 0,1 μF o 100 nF. El capacitor grande es 564E3 pF o 0,56 μF. La “J” indica la tolerancia del capacitor, codificada en la Tabla 10.2; J es ±5%. El “100” después de la J es la tensión nominal. Dado el valor de 100 V y la tolerancia del 5%, este capacitor probablemente sea de tipo película y no cerámico (obtuve un lote hace mucho tiempo en una bolsa de excedentes, así que no estoy seguro). Los pequeños capacitores azules tienen marcas grises muy tenues que apenas son visibles en esta foto o en cualquier otra forma; solo pueden leerse con buena iluminación y una lupa. Los números en el capacitor azul son 475, lo que significa 4,7E5 pF, o 4,7 μF.
Los condensadores cerámicos utilizan un material dieléctrico con una constante dieléctrica muy alta
(entre 1000 y 25.000), lo que permite obtener valores de capacitancia relativamente grandes en tamaños
físicos muy reducidos. Esto los hace ampliamente utilizados en circuitos electrónicos, especialmente en
aplicaciones de desacoplo, filtrado y alta frecuencia.
Debido a su tamaño compacto, los valores de capacitancia se indican mediante códigos numéricos.
Un sistema común utiliza tres dígitos, donde los dos primeros representan cifras significativas y el
tercero es el multiplicador en potencias de diez en picofaradios. Por ejemplo,
224 corresponde a $$22 \times 10^4 \, \text{pF} = 220\,\text{nF}$$.
Cuando se usan dos dígitos, el valor se expresa directamente en picofaradios.
Las tolerancias se indican mediante letras, como:
J (±5%), K (±10%), M (±20%),
y Z (+80% / −20%). Estas variaciones reflejan que los condensadores cerámicos no son
componentes de alta precisión.
| Código |
Tolerancia |
Código |
Tolerancia |
| B |
±0,1 pF |
F |
±1% |
| C |
±0,25 pF |
G |
±2% |
| D |
±0,5 pF |
J |
±5% |
| |
|
K |
±10% |
| |
|
M |
±20% |
| |
|
Z |
-20%, +80% |
Tabla 10.2: Los valores de tolerancia de los capacitores pueden expresarse mediante un código de letras colocado después del valor de capacitancia.
Existen distintos tipos de dieléctricos cerámicos, como Y5V, X5R y
C0G (NP0), que presentan diferentes comportamientos frente a la temperatura y la tensión.
Por ejemplo, los capacitores Y5V pueden perder una gran parte de su capacitancia con cambios de temperatura,
mientras que los X5R ofrecen mayor estabilidad. Los C0G son los más estables, pero tienen menor capacitancia.
Otro aspecto importante es que la capacitancia efectiva puede disminuir cuando se aplica una tensión continua
elevada, debido a la polarización del dieléctrico. Por esta razón, en diseño práctico se recomienda utilizar
capacitores con un valor nominal superior al requerido.
Los condensadores cerámicos suelen clasificarse en series normalizadas (como la serie E6) y se emplean
principalmente en aplicaciones donde pequeñas variaciones de capacitancia no afectan significativamente el
funcionamiento del circuito.
|
