TABLERO DE CARGA: Tablero o gabinete, diseñado especialmente para cargar refrigerante y aceite a los sistemas de refrigeración.

Una tabla de carga (o charging board) es una herramienta utilizada en sistemas de refrigeración para supervisar y controlar la cantidad de refrigerante que se introduce en un sistema durante su carga. Este proceso es esencial para garantizar que el sistema funcione de manera eficiente y dentro de los parámetros establecidos.

1. Diseño y funcionalidad:

   • Incluye medidores de presión, válvulas y conexiones que permiten controlar el flujo del refrigerante hacia el sistema.
   • Puede estar equipada con balanzas o medidores de flujo para garantizar la carga precisa de refrigerante.

2. Propósito:

   • Ayuda a prevenir la sobrecarga o subcarga del sistema, lo que podría afectar el rendimiento y la eficiencia.
   • Garantiza que la cantidad de refrigerante cargada cumpla con las especificaciones del fabricante.

3. Aplicaciones comunes:

   • En sistemas de aire acondicionado y refrigeración industrial, residencial o comercial.
   • Durante el mantenimiento, instalación o reparación de equipos de refrigeración.

4. Ventajas:

   • Proporciona precisión en la cantidad de refrigerante cargado, optimizando el rendimiento del sistema.
   • Reduce el riesgo de daños al sistema por errores en la carga.

5. Precauciones de uso:

   • Se debe operar en un entorno seguro y bien ventilado para evitar riesgos asociados con fugas de refrigerante.
   • Requiere el conocimiento de las especificaciones técnicas del sistema para una carga adecuada.

Términos destacados :

• Aire acondicionado ( Air conditioning )
• Balanzas de carga ( Charging scales )
• Carga de refrigerante ( Refrigerant charging )
• Conexiones de refrigeración ( Refrigeration fittings )
• Control de flujo ( Flow control )
• Equipos de refrigeración ( Refrigeration equipment )
• Errores de carga ( Charging errors )
• Gabinete de carga ( Charging cabinet )
• Instalación de sistemas ( System installation )
• Mantenimiento de refrigeración ( Refrigeration maintenance )
• Medidores de flujo ( Flow meters )
• Medidores de presión ( Pressure gauges )
• Precisión de carga ( Charging accuracy )
• Prevención de sobrecarga ( Overcharge prevention )
• Refrigeración comercial ( Commercial refrigeration )
• Refrigeración industrial ( Industrial refrigeration )
• Refrigeración residencial ( Residential refrigeration )
• Sistema de carga ( Charging system )
• Tablero de carga ( Charging board )
• Técnicos de refrigeración ( Refrigeration technicians )

La tabla de carga es una herramienta esencial para técnicos de refrigeración, permitiendo un manejo eficiente y seguro del refrigerante, lo que resulta en sistemas más confiables y de mayor rendimiento.

(sistema de carga). Conjunto de componentes que suministran energía eléctrica al vehículo y mantienen la batería cargada durante el funcionamiento del motor.

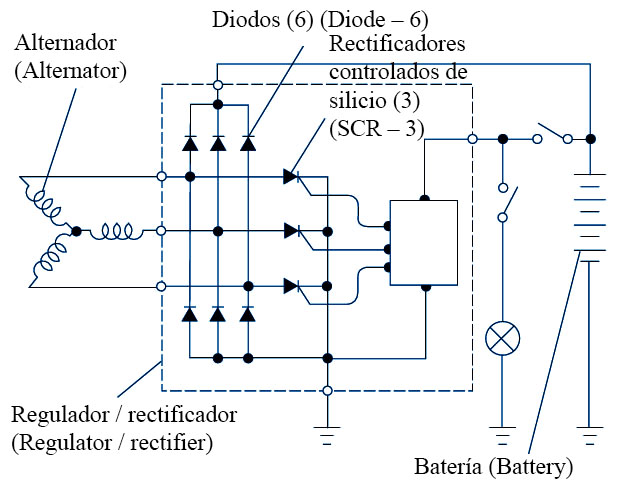

Fig.: Motorcycle Charging System Schematic Diagram - Diagrama esquemático del sistema de carga de motocicleta.

Los reguladores y rectificadores forman parte esencial del sistema de carga en motocicletas y vehículos todo terreno. Aunque cumplen funciones distintas, en los sistemas modernos se presentan integrados en una misma unidad, lo que simplifica el diseño, reduce el cableado y mejora la confiabilidad.

El rectificador tiene como misión principal convertir la corriente alterna generada por el alternador en corriente continua, necesaria para cargar la batería y alimentar los circuitos eléctricos. Está constituido por diodos, dispositivos semiconductores que permiten el paso de corriente en un solo sentido. Gracias a esta propiedad, el rectificador bloquea una parte de la onda alterna y deja pasar la otra, transformando así la CA en CC. En su forma más simple, un rectificador de media onda utiliza un solo diodo y solo aprovecha la mitad del ciclo de la señal.

El regulador, por su parte, utiliza dispositivos como los SCR (rectificadores controlados de silicio) para controlar la tensión y la corriente suministradas al sistema eléctrico. Su función es evitar sobrecargas y proteger tanto a la batería como a los componentes electrónicos del vehículo.

En conjunto, el regulador–rectificador garantiza que la energía producida por el alternador sea aprovechable, estable y segura, permitiendo un funcionamiento confiable del sistema de carga.

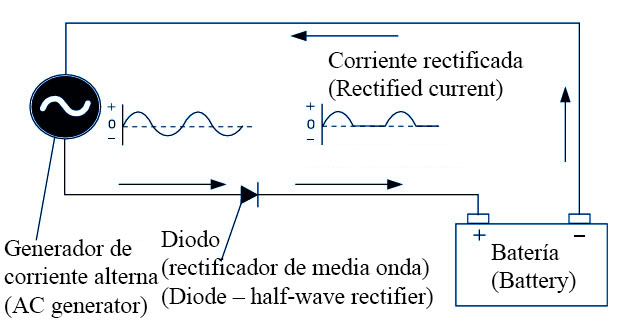

Fig.: Este esquema simplificado muestra un rectificador de media onda que bloquea la mitad de la forma de onda de corriente alterna.

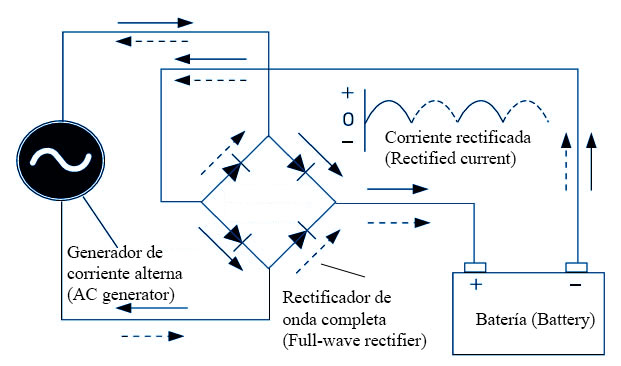

Fig. : Al utilizar cuatro diodos, se aprovechan tanto las mitades superior como inferior de la forma de onda de corriente alterna y se obtiene un sistema de rectificación de onda completa.

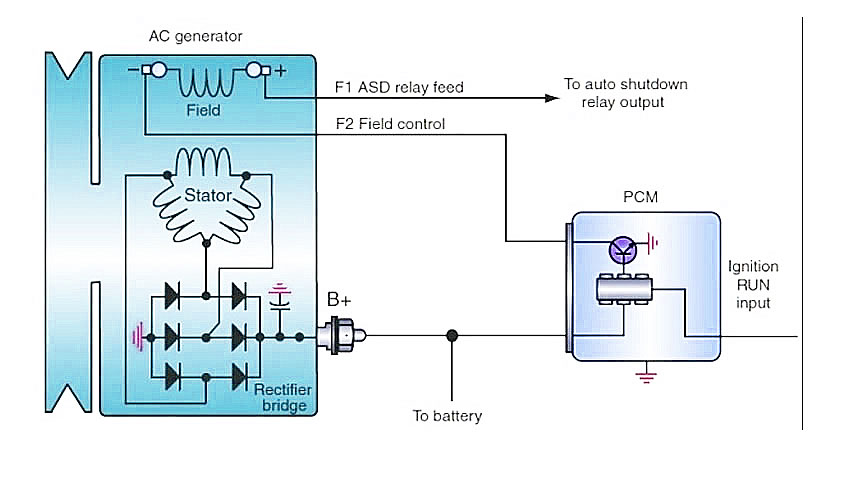

Generador de corriente alterna (AC generator)

Los rectificadores son componentes fundamentales del sistema de carga, ya que convierten la corriente alterna generada por el alternador en corriente continua, indispensable para cargar la batería y alimentar los circuitos eléctricos. Están constituidos por diodos, dispositivos semiconductores que funcionan como válvulas eléctricas unidireccionales, permitiendo el paso de corriente en un solo sentido.

En un sistema simple de media onda, se emplea un solo diodo. Este bloquea una mitad de la forma de onda alterna y deja pasar la otra, obteniéndose una corriente pulsante de un solo sentido. Aunque este método permite la carga, aprovecha solo el 50 % de la energía generada.

Para mejorar el rendimiento, se utilizan sistemas de rectificación de onda completa, formados por cuatro diodos conectados en puente. En este caso, tanto la mitad positiva como la negativa de la señal alterna son invertidas adecuadamente, de modo que ambas contribuyen a la corriente continua de salida. Esto produce una tensión más uniforme, mayor eficiencia y mejor capacidad de carga de la batería.

Resumiendo, el rectificador garantiza que la energía producida por el alternador sea compatible con dispositivos de corriente continua, asegurando un funcionamiento confiable del sistema eléctrico del vehículo.
