Fotovoltaica de concentración (CPV): conceptos, funcionamiento y diferencias técnicas con la fotovoltaica convencional

La fotovoltaica de concentración, conocida como CPV por sus siglas en inglés (Concentrated Photovoltaics), es una tecnología de generación eléctrica solar que convierte la radiación luminosa en electricidad mediante celdas fotovoltaicas, del mismo modo que la fotovoltaica convencional. Sin embargo, su rasgo distintivo es el uso de un sistema óptico que concentra la radiación solar directa sobre una celda de área muy reducida. En lugar de emplear una gran superficie de semiconductor expuesta directamente al Sol, el CPV utiliza lentes o espejos para captar la luz y enfocarla sobre una pequeña celda de alta eficiencia.

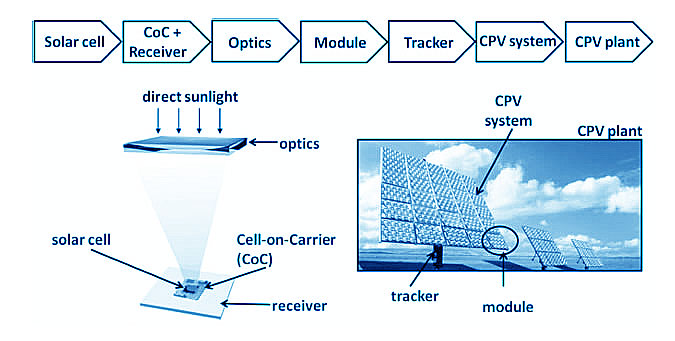

Figure . Components and systems of a CPV plant: Figura . Componentes y sistemas de una planta CPV.

• Solar cell: celda solar.
• Cell-on-Carrier (CoC): celda montada sobre portador.
• Receiver: receptor.
• Optics: óptica.
• Module: módulo.
• Tracker: seguidor solar.
• CPV system: sistema CPV.
• CPV plant: planta CPV.

Elementos esenciales de una planta CPV:

• Celda solar de alta eficiencia, generalmente multijuntura.
• Portador de celda o Cell-on-Carrier.
• Diodo de bypass u otros elementos de protección eléctrica.
• Disipador térmico para evacuar el calor generado.
• Óptica primaria para captar la radiación directa.
• Óptica secundaria en ciertos diseños.
• Receptor, formado por la integración de varios elementos anteriores.
• Módulo CPV, que agrupa receptores y óptica.
• Tracker o seguidor solar, encargado de orientar el módulo.
• Sistema CPV, que combina módulos y estructura de seguimiento.
• Planta CPV, que integra varios sistemas junto con conversión e interconexión eléctrica.

Este principio de funcionamiento se basa en que no toda la radiación necesita ser convertida en la misma superficie donde se la recibe. La óptica permite recoger luz sobre un área relativamente grande y dirigirla hacia una celda pequeña, lo que modifica por completo la arquitectura del sistema. El parámetro que expresa esta relación es la concentración geométrica, es decir, la relación entre el área óptica de captación y el área de la celda. Esta concentración suele expresarse como un número de “soles” o como un factor multiplicativo, por ejemplo 500x o 1000x.

La condición esencial para que este sistema funcione correctamente es que la radiación provenga de manera prácticamente directa desde el Sol. Por ello, el CPV utiliza principalmente radiación solar directa y no aprovecha con la misma eficacia la radiación difusa dispersada por nubes, humedad o partículas atmosféricas. Esta característica lo diferencia claramente de la fotovoltaica convencional, que puede operar tanto con radiación directa como con radiación difusa. En consecuencia, desde el punto de vista técnico, el CPV es una tecnología más especializada, pensada para condiciones donde el recurso solar directo es elevado.

En un sistema CPV, la celda solar es el componente encargado de realizar la conversión fotovoltaica. Como la luz se concentra intensamente sobre una superficie pequeña, estas celdas suelen ser de muy alta eficiencia, especialmente las llamadas celdas multijuntura. Estas celdas están formadas por varias uniones semiconductoras superpuestas, cada una optimizada para absorber una parte distinta del espectro solar. Gracias a ello, alcanzan rendimientos significativamente mayores que las celdas de silicio convencionales. El uso de celdas multijuntura es una de las claves del CPV, ya que esta tecnología busca precisamente aprovechar semiconductores avanzados y muy eficientes en superficies reducidas.

La celda se monta normalmente sobre un soporte denominado Cell-on-Carrier (CoC). Este portador no solo sostiene la celda, sino que también facilita la conexión eléctrica y la gestión térmica. La temperatura es un factor crítico en la fotovoltaica de concentración, porque al enfocar gran cantidad de energía luminosa sobre un área pequeña, la densidad de potencia y el calentamiento aumentan considerablemente. Por esta razón, en muchos diseños el portador va unido a un disipador térmico, cuya función es extraer calor y mantener la celda dentro de límites de operación adecuados.

El conjunto de la celda, su soporte, el disipador y, en algunos casos, elementos ópticos secundarios, forma el llamado receptor. Este receptor es una pieza central del sistema CPV, ya que integra la conversión eléctrica con el control térmico y el acoplamiento óptico. Muchas veces se incorpora también un diodo de bypass u otros elementos de protección para garantizar el funcionamiento seguro del conjunto.

Por encima del receptor se encuentra la óptica primaria, que es la encargada de captar la luz solar directa e iniciar el proceso de concentración. Dependiendo del diseño, esta óptica puede consistir en lentes Fresnel, espejos o sistemas equivalentes. En algunos casos existe además una óptica secundaria que corrige desviaciones, mejora el enfoque o uniformiza la distribución de luz sobre la celda. El diseño óptico es decisivo en el rendimiento del sistema, ya que debe maximizar la captación, minimizar pérdidas y mantener una distribución energética compatible con las limitaciones térmicas y eléctricas de la celda.

Varios receptores con sus ópticas asociadas se agrupan en un módulo CPV. Este módulo representa la unidad funcional repetible dentro del sistema. A su vez, los módulos se montan sobre una estructura móvil llamada tracker o seguidor solar. Este componente cumple una función indispensable: mantener el módulo orientado hacia el Sol durante todo el día. Debido a que el CPV requiere una alineación precisa entre la radiación incidente, la óptica y la celda, no basta con una orientación fija. Incluso pequeñas desviaciones pueden hacer que el foco se desplace y la celda deje de recibir la concentración adecuada.

El seguidor solar puede trabajar con uno o dos ejes de movimiento, aunque en sistemas CPV de alta concentración suele requerirse una gran precisión angular. Esta necesidad convierte al seguimiento solar en una parte esencial de la tecnología. No se trata simplemente de apuntar aproximadamente al Sol, sino de mantener la trayectoria óptica dentro de tolerancias estrictas para conservar la eficiencia del sistema. En este aspecto, el CPV combina elementos de generación fotovoltaica con aspectos de control automático, mecánica de precisión y estructuras móviles.

Cuando varios módulos se integran con su seguidor, forman un sistema CPV. A mayor escala, la interconexión de varios sistemas, junto con inversores, transformadores, cableado y otros equipos auxiliares, constituye una planta CPV. Desde el punto de vista funcional, la planta es capaz de convertir la corriente continua generada por los módulos en corriente alterna compatible con la red eléctrica o con la carga de destino.

Una de las ideas más importantes para comprender el CPV es que su arquitectura separa claramente tres funciones: la captación óptica de la radiación, la conversión fotovoltaica y la gestión térmica y mecánica. En la fotovoltaica convencional, estas funciones se encuentran mucho más integradas dentro del panel plano. En cambio, en el CPV cada una se optimiza de forma específica: la óptica se diseña para concentrar, la celda para convertir con muy alta eficiencia y la estructura para orientar con precisión el conjunto hacia el Sol.

Desde el punto de vista técnico, una de las principales ventajas del CPV es el uso de celdas de muy alta eficiencia. Al concentrar la luz sobre una pequeña superficie, se vuelve viable utilizar tecnologías avanzadas que serían demasiado costosas sobre áreas grandes. Además, al reducir la cantidad de semiconductor por unidad de potencia generada, se modifica el balance entre material activo y componentes auxiliares. Esto convierte al CPV en una tecnología especialmente interesante desde la perspectiva del diseño de materiales y sistemas.

Otra ventaja conceptual importante es que el CPV puede lograr una elevada producción eléctrica por unidad de superficie efectiva de captación, siempre que se disponga de radiación directa suficiente y de un seguimiento preciso. Asimismo, su diseño modular permite construir sistemas escalables, desde unidades relativamente pequeñas hasta campos solares más complejos.

Sin embargo, el CPV también presenta exigencias técnicas superiores a las de la fotovoltaica convencional. En primer lugar, depende casi exclusivamente de la radiación directa. En segundo lugar, requiere una gran precisión en el seguimiento solar. En tercer lugar, necesita una disipación térmica eficaz para evitar sobrecalentamiento en las celdas. Además, el sistema óptico debe mantenerse limpio, alineado y estable para que la concentración siga siendo efectiva. Todos estos factores hacen que el CPV sea una tecnología más compleja en su concepción, instalación y operación.

La comparación con la fotovoltaica convencional (PV) permite entender mejor su especificidad. La PV convencional utiliza radiación global, es decir, tanto directa como difusa, y generalmente se implementa mediante módulos planos de silicio. Su estructura es más simple, sus requisitos de orientación son menos estrictos y su funcionamiento es más tolerante a distintas condiciones atmosféricas. El CPV, en cambio, representa una solución especializada, orientada a maximizar el aprovechamiento de la radiación directa mediante óptica, seguimiento y celdas avanzadas.

Otra diferencia técnica clave es el tipo de celda utilizada. Mientras que la PV convencional emplea principalmente silicio, el CPV suele usar materiales semiconductores del grupo III-V en configuraciones multijuntura. Estas celdas alcanzan rendimientos muy altos porque cada subcelda absorbe una parte específica del espectro solar. Por ello, el CPV no debe entenderse solo como una variante mecánica de la fotovoltaica, sino como una tecnología distinta también en cuanto a materiales, diseño de dispositivos y control térmico.

Es importante señalar además que la fotovoltaica de concentración (CPV) no debe confundirse con la energía solar por concentración térmica (CSP). Aunque ambas tecnologías utilizan sistemas ópticos de concentración, su principio de conversión es diferente. El CPV transforma directamente la luz en electricidad mediante celdas solares. La CSP, en cambio, concentra la radiación solar para obtener calor, que luego alimenta un ciclo térmico con turbinas o motores. Por tanto, el CPV pertenece al campo fotovoltaico, mientras que la CSP pertenece al campo de la generación termoeléctrica solar.

Términos relacionados :

• Energía solar. (Solar energy)
• Efecto fotovoltaico. (Photovoltaic effect)
• Célula solar. (Solar cell)
• Radiación solar directa. (Direct sunlight)
• Radiación difusa. (Diffuse radiation)
• Fotovoltaica convencional. (Conventional photovoltaics)
• Fotovoltaica de concentración. (Concentrated photovoltaics)
• Concentración geométrica. (Geometrical concentration)
• Nivel de concentración. (Concentration level)
• Celdas multijuntura. (Multijunction solar cells)
• Semiconductores III-V. (III-V semiconductors)
• Óptica primaria. (Primary optics)
• Óptica secundaria. (Secondary optics)
• Receptor. (Receiver)
• Celda sobre portador. (Cell-on-Carrier, CoC)
• Disipador térmico. (Heat sink)
• Diodo de bypass. (Bypass diode)
• Módulo CPV. (CPV module)
• Seguidor solar. (Solar tracker)
• Sistema CPV. (CPV system)
• Planta CPV. (CPV plant)
• Irradiación normal directa. (Direct normal irradiation, DNI)
• Eficiencia energética. (Energy efficiency)
• Conversión fotovoltaica. (Photovoltaic conversion)
• Corriente continua. (Direct current, DC)
• Corriente alterna. (Alternating current, AC)
• Inversor. (Inverter)
• Transformador. (Transformer)
• Costo nivelado de energía. (Levelized cost of energy, LCOE)
• Potencia pico. (Peak power, Wp)

En síntesis, la fotovoltaica de concentración es una tecnología solar avanzada basada en la focalización de la radiación directa sobre pequeñas celdas de alta eficiencia. Sus elementos fundamentales son la celda solar, el portador, el receptor, la óptica, el módulo y el seguidor solar. Su funcionamiento requiere un diseño integrado donde la eficiencia fotovoltaica, la precisión óptica, la disipación térmica y el seguimiento mecánico actúan de forma coordinada. Frente a la fotovoltaica convencional, el CPV ofrece una solución más especializada y tecnológicamente compleja, con un fuerte interés desde el punto de vista de la ingeniería de materiales, la óptica, la electrónica y los sistemas de generación solar.
