Las centrales nucleares constituyen una forma de generación eléctrica basada en la transformación de la energía liberada por reacciones nucleares en energía térmica, luego en energía mecánica y finalmente en energía eléctrica. Desde el punto de vista termodinámico, una central nuclear puede entenderse como un sistema de conversión de energía que utiliza el calor producido en el núcleo del reactor para accionar una turbina y un generador eléctrico. En este marco, la termodinámica resulta fundamental porque estudia precisamente cómo se realiza cada una de estas conversiones energéticas.

Uno de los tipos de reactor más difundidos en la generación nuclear es el reactor de agua a presión (Pressurized Water Reactor, PWR). Este sistema se ha convertido en uno de los diseños más extendidos debido a varias razones. En primer lugar, se apoya en una tecnología que utiliza turbinas de vapor, ampliamente conocidas y desarrolladas desde hace décadas para la producción de energía mecánica destinada a mover generadores eléctricos. En segundo lugar, las temperaturas alcanzadas en el ciclo termodinámico de un PWR se mantienen dentro del rango de materiales de ingeniería relativamente comunes, lo que facilita el diseño, la construcción y la operación confiable del sistema. Además, fue uno de los primeros sistemas que logró operar de manera estable y segura para producir electricidad en forma continua.

El principio básico de funcionamiento de un PWR consiste en transformar la energía nuclear liberada en el reactor primero en calor, luego en energía mecánica dentro de una turbina y finalmente en electricidad. Esta secuencia de conversión energética resume la esencia del proceso. No se trata simplemente de producir calor, sino de administrarlo de manera controlada a través de varios circuitos para que la energía pueda ser aprovechada de forma útil y segura.

• Reactor nuclear. (Nuclear reactor)
• Lazo primario. (Primary loop)
• Lazo secundario. (Secondary loop)
• Lazo terciario. (Tertiary loop)
• Generador de vapor. (Steam generator)
• Turbina de vapor. (Steam turbine)
• Generador eléctrico. (Electrical generator)
• Condensador. (Condenser)
• Circuito de transferencia de calor. (Heat transfer circuit)
• Circuito de refrigeración. (Cooling circuit)
• Fluido de trabajo. (Working fluid)
• Intercambiador de calor. (Heat exchanger)
• Conversión de energía térmica. (Thermal energy conversion)
• Conversión de energía mecánica. (Mechanical energy conversion)
• Producción de energía eléctrica. (Electrical energy generation)

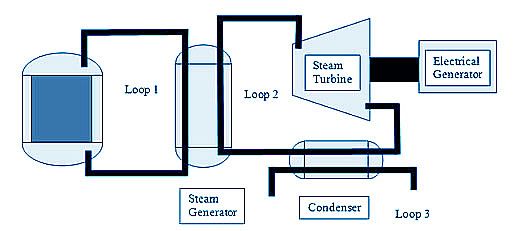

Figura: Esquema de un reactor de agua a presión (PWR) con sus tres lazos de circulación, mostrando la conversión de energía desde el reactor hasta el generador eléctrico.

Un sistema típico de reactor de agua a presión está formado por cinco componentes principales: el núcleo del reactor, el generador de vapor, la turbina de vapor, el condensador y el generador eléctrico. A estos elementos se suman tres circuitos o lazos principales de agua y vapor, que permiten transportar, transferir y evacuar la energía térmica producida.

El primer circuito, conocido como lazo primario, circula a través del reactor y del generador de vapor. En este lazo, el agua actúa como fluido refrigerante y como portadora de la energía térmica. El calor generado en el núcleo del reactor se transfiere al agua del circuito primario. Como el sistema opera a alta presión, el agua puede alcanzar temperaturas elevadas sin hervir, lo que permite transportar una gran cantidad de energía térmica manteniéndose en estado líquido.

El segundo circuito, o lazo secundario, recibe el calor del lazo primario dentro del generador de vapor. En esta etapa, el agua del segundo circuito sí se convierte en vapor. Ese vapor es dirigido hacia la turbina, donde su energía térmica se transforma en energía mecánica al hacer girar los álabes de la máquina. La turbina, a su vez, está acoplada al generador eléctrico, que convierte la energía mecánica rotacional en electricidad utilizable.

El tercer circuito, o lazo de enfriamiento, tiene la función de condensar el vapor que sale de la turbina después de haber entregado gran parte de su energía. Ese vapor de baja presión llega al condensador, donde es enfriado por agua del tercer circuito y vuelve al estado líquido. Luego, el agua condensada puede ser enviada nuevamente al generador de vapor para reiniciar el ciclo. Este tercer circuito es abierto o cerrado según el diseño de la central y puede intercambiar calor con un río, el mar, un lago o una torre de enfriamiento.

La clave para comprender la utilidad de un PWR está en la secuencia de conversión de energía. En el núcleo del reactor, la energía liberada por las reacciones nucleares se transforma en calor. Ese calor es absorbido por el fluido del lazo primario y transportado hasta el generador de vapor. Allí se produce una segunda etapa, donde la energía térmica se transfiere al lazo secundario. Posteriormente, el vapor generado expande en la turbina, transformando la energía térmica en energía mecánica. Finalmente, el generador convierte esa energía mecánica en energía eléctrica.

Esta cadena de transformaciones demuestra por qué la termodinámica es tan importante en el estudio de las centrales nucleares. La termodinámica no se limita a describir temperaturas o presiones, sino que permite cuantificar cómo se transforma la energía, cuánto rendimiento puede obtenerse y dónde aparecen pérdidas inevitables. Cada etapa del ciclo implica procesos reales con irreversibilidades, intercambios de calor y limitaciones de eficiencia.

El núcleo del reactor es el componente donde se libera la energía nuclear. Allí el combustible nuclear genera una gran cantidad de calor a partir de una masa relativamente pequeña. Esta es una de las razones fundamentales por las que la energía nuclear resulta tan poderosa desde el punto de vista energético: una cantidad pequeña de combustible puede producir enormes cantidades de energía térmica. Esa energía debe extraerse de forma controlada para mantener condiciones seguras de operación y para convertirla en una forma aprovechable dentro del ciclo de potencia.

En un reactor de agua a presión, el calor del núcleo no se utiliza directamente para producir vapor en la misma vasija, sino que primero calienta el agua del circuito primario. Esta decisión de diseño ofrece ventajas importantes relacionadas con el control del sistema, la contención del material radiactivo y la separación funcional entre el reactor y el ciclo de vapor.

El generador de vapor cumple una función esencial: actuar como intercambiador de calor entre el lazo primario y el lazo secundario. Gracias a este componente, el calor producido en el reactor se transmite a otro circuito sin mezclar físicamente los fluidos. Esta separación es muy importante porque permite que el circuito secundario opere como un ciclo de vapor convencional, alimentando la turbina con un fluido limpio desde el punto de vista del proceso, mientras que el circuito primario permanece confinado a la zona de transferencia térmica.

La existencia de dos lazos separados permite también un mejor control de presiones y temperaturas. El circuito primario trabaja a alta presión para evitar la ebullición, mientras que el secundario puede diseñarse específicamente para la producción eficiente de vapor. Así, el reactor de agua a presión combina el principio nuclear con una arquitectura de central térmica basada en vapor.

Una vez producido el vapor en el lazo secundario, este se dirige hacia la turbina de vapor. En la turbina, el vapor se expande y cede parte de su energía, haciendo girar el rotor. El movimiento rotacional de la turbina se transmite al generador eléctrico, donde la energía mecánica se convierte en electricidad por medios electromagnéticos.

Esta etapa es análoga a la de otras centrales termoeléctricas, ya sean de combustibles fósiles, biomasa o geotermia. La diferencia esencial en una central nuclear no está en la turbina o el generador, sino en la fuente de calor. Mientras en una central térmica convencional el calor proviene de la combustión, en una central nuclear el calor se origina en reacciones nucleares controladas dentro del reactor.

Después de expandirse en la turbina, el vapor del lazo secundario queda a una presión y temperatura más bajas. Para poder reutilizarlo en el ciclo, debe regresar al estado líquido. Esa función corresponde al condensador, donde el vapor entrega calor al agua del tercer circuito y se transforma nuevamente en líquido. Este paso es indispensable porque permite cerrar el ciclo y bombear nuevamente el agua hacia el generador de vapor.

El condensador no solo recupera el fluido de trabajo, sino que también mejora el rendimiento del ciclo al permitir que la expansión en la turbina llegue a un nivel energético suficientemente bajo. Sin un proceso efectivo de condensación, la operación del ciclo sería incompleta y mucho menos eficiente.

El tercer lazo, también llamado sistema de agua de circulación, es el encargado de remover del sistema el calor residual que no se convierte en electricidad. En cualquier central térmica, incluida una nuclear, no toda la energía térmica puede transformarse en trabajo útil; una parte debe rechazarse al ambiente. El tercer circuito cumple justamente esa misión.

Existen varias formas de implementar este enfriamiento. El agua puede tomarse de un río y devolverse al mismo cauce, puede circular desde y hacia un estanque de enfriamiento, o bien puede extraerse de una fuente natural y descargarse a través de una torre de enfriamiento. La elección del esquema depende de la disponibilidad de agua, de las condiciones ambientales y del diseño de la planta.

El estudio del PWR desde el punto de vista termodinámico resulta especialmente útil porque muestra con claridad cómo una forma primaria de energía se convierte en otras formas sucesivas. Primero se tiene energía nuclear, luego energía térmica, después energía mecánica y finalmente energía eléctrica. Cada una de estas etapas puede analizarse mediante balances de energía, rendimiento, transferencia de calor y funcionamiento de máquinas térmicas.

La termodinámica permite cuantificar cuánto calor se produce, cuánto se transfiere al ciclo secundario, qué fracción se convierte en trabajo útil y cuánto calor debe rechazarse en el condensador. También ayuda a comprender por qué no es posible transformar toda la energía térmica en electricidad y por qué siempre existe una parte que se pierde hacia el entorno como consecuencia de las limitaciones fundamentales de los ciclos térmicos.

El reactor de agua a presión se ha difundido ampliamente porque combina varias ventajas de ingeniería. Utiliza una tecnología de vapor conocida y madura, opera en rangos térmicos compatibles con materiales bien desarrollados, separa físicamente el circuito del reactor del ciclo de vapor y proporciona una estructura clara para el control de la transferencia de energía. Además, el empleo de varios lazos facilita el aislamiento funcional de las distintas partes del sistema.

Otra ventaja conceptual es que la producción de gran cantidad de energía a partir de poca masa de combustible hace de la energía nuclear una fuente de altísima densidad energética. Esto no elimina los desafíos asociados a seguridad, materiales, control y gestión del calor, pero explica por qué el tema resulta tan importante dentro del estudio de la conversión de energía.

Términos destacados :

• Núcleo del reactor. (Reactor core)
• Reactor de agua a presión. (Pressurized Water Reactor, PWR)
• Energía nuclear. (Nuclear energy)
• Energía térmica. (Thermal energy)
• Energía mecánica. (Mechanical energy)
• Energía eléctrica. (Electrical energy)
• Generador de vapor. (Steam generator)
• Turbina de vapor. (Steam turbine)
• Condensador. (Condenser)
• Generador eléctrico. (Electrical generator)
• Lazo primario. (Primary loop)
• Lazo secundario. (Secondary loop)
• Lazo de enfriamiento. (Cooling loop)
• Fluido refrigerante. (Coolant fluid)
• Alta presión. (High pressure)
• Transferencia de calor. (Heat transfer)
• Intercambiador de calor. (Heat exchanger)
• Vapor de agua. (Water steam)
• Expansión del vapor. (Steam expansion)
• Trabajo mecánico. (Mechanical work)
• Conversión de energía. (Energy conversion)
• Ciclo termodinámico. (Thermodynamic cycle)
• Estado líquido. (Liquid state)
• Condensación. (Condensation)
• Enfriamiento. (Cooling)
• Circulación de agua. (Water circulation)
• Sistema de enfriamiento. (Cooling system)
• Torre de enfriamiento. (Cooling tower)
• Intercambio de energía. (Energy exchange)
• Rendimiento térmico. (Thermal efficiency)

En síntesis, un reactor de agua a presión (PWR) es una central nuclear que convierte la energía liberada en el núcleo del reactor en energía térmica, luego en energía mecánica y finalmente en energía eléctrica. Su estructura básica incluye un núcleo del reactor, un generador de vapor, una turbina de vapor, un condensador, un generador eléctrico y tres lazos de circulación. El lazo primario transporta calor desde el reactor al generador de vapor, el lazo secundario produce vapor para accionar la turbina y el lazo terciario enfría el condensador para cerrar el ciclo.

El funcionamiento del sistema ilustra de forma muy clara los principios de la termodinámica aplicada a la generación eléctrica. La energía nuclear no se transforma directamente en electricidad, sino a través de una cadena ordenada de conversiones que involucra transferencia de calor, trabajo mecánico y rechazo de energía residual. Por ello, el estudio del PWR constituye una excelente introducción a la comprensión de las centrales nucleares como sistemas de conversión de energía.
