CONEXIÓN ESTRELLA — TRIÁNGULO

La conexión en estrella - triángulo es un circuito para un motor polifásico, que se emplea para lograr un rendimiento óptimo en el momento del arranque. Por ejemplo, en el caso de un motor polifásico, utilizado para la puesta en marcha de turbinas de ventilación de grandes dimensiones con un peso elevado, que deben desarrollar una rotación final de alta velocidad, hay que conectar ese motor polifásico con un circuito que permita cumplir con los requerimientos de trabajo. Se observa que a los motores que poseen mucha carga mecánica, les cuesta comenzar a girar y alcanzar su velocidad final. Para contrarrestar este efecto, se cuenta con la conexión estrellatriángulo.

Un bobinado trifásico está formado por tres fases, cada una de las cuales dispone de dos extremos libres, que reciben los nombres de principio y final de la fase .

CONEXIÓN ESTRELLA

En una conexión estrella las bobinas estarán conectadas de tal manera que cada una se comportara como si fueran monofásicas y así producen un voltaje simple Estas tensiones serían U₁, U₂ y U₃ La tensión compuesta es la que aparecerá entre dos fases. Estas serán U₁₂, U₁₃, U₂₃, de manera que: U₁₂=U₁- U₂.

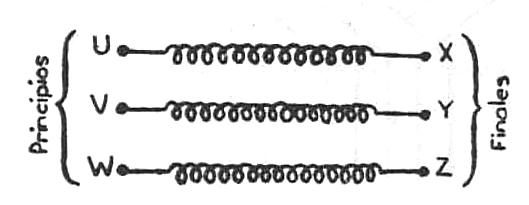

Fig. : Designación de las fases de un bobinado trifásico

Para conectar en estrella un bobinado trifásico, se unen los finales X, Y y Z de las tres fases, formando un punto común llamado "punto neutro" y se dejan libres los tres principios U, V y W.

Aquí podemos ver como las tensiones son distribuidas en una conexión estrella. Normalmente a una conexión estrella la representamos de esta forma:

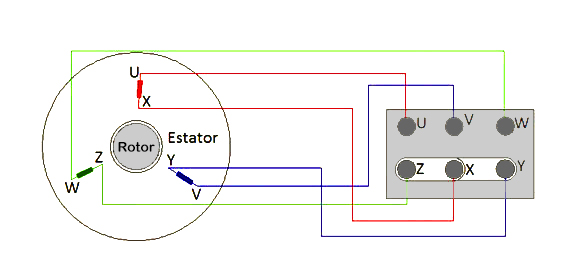

Fig. : Conexión estrella de las bobinas y de la placa de bornes.

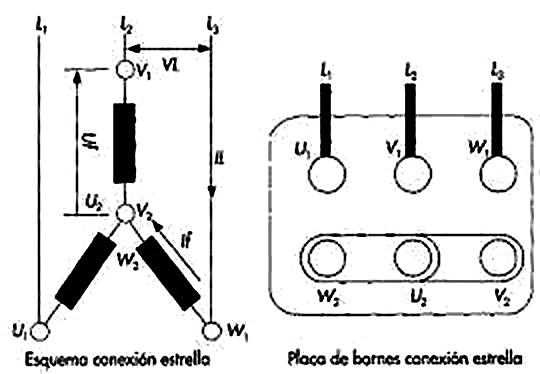

Fig. : Conexión estrella desde las bobinas a los bornes.

El esquema que acabamos de ver es una interpretación general del esquema de estrella también tenemos otra interpretación la cual se puede decir que es como un tipo de esquema de fuerza:

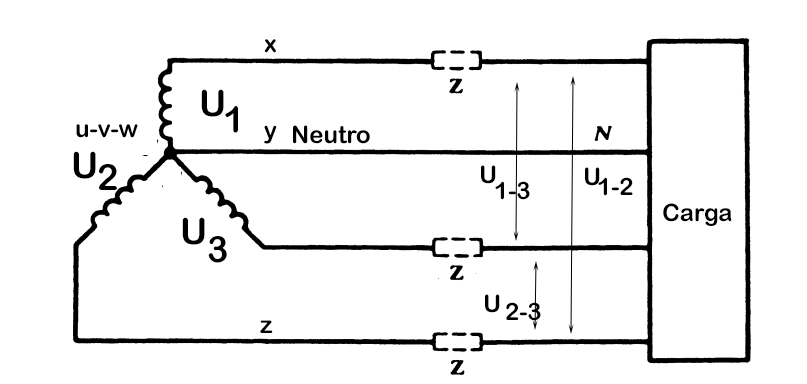

Fig. : Conexión de fuerza del esquema de estrella

Fig. : Placa de bornes. Conexión estrella y triángulo.

CONEXIÓN TRIÁNGULO

En una conexión trianguio las fases o bobinas estarán conectadas de diferente manera ya que en esta fase o secuencia será un voltaje mas desfasado, también podemos ver que ia conexión que van a tener será diferente que la de estrella.

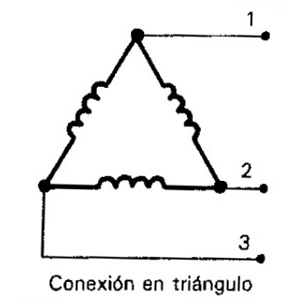

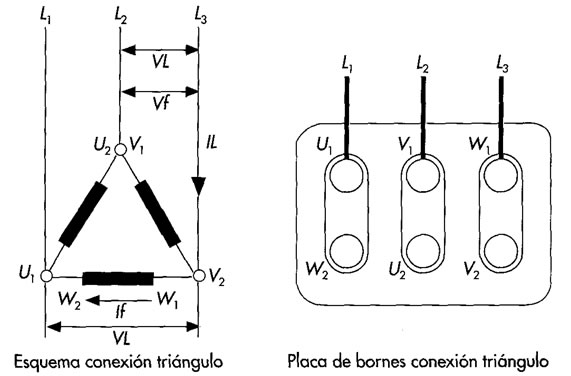

Fig. Esquema del modo triangulo y como va a ir conectado a las borneras

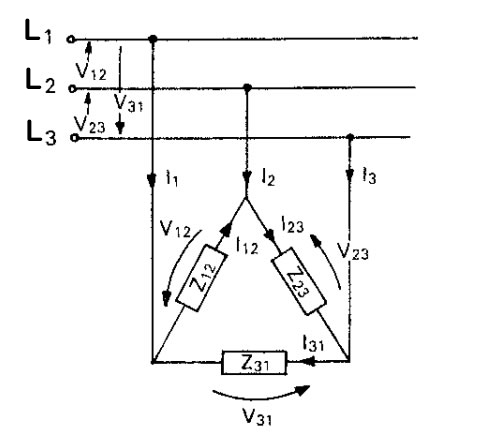

Fig. Conexión de triangulo con sus intensidades y voltajes.

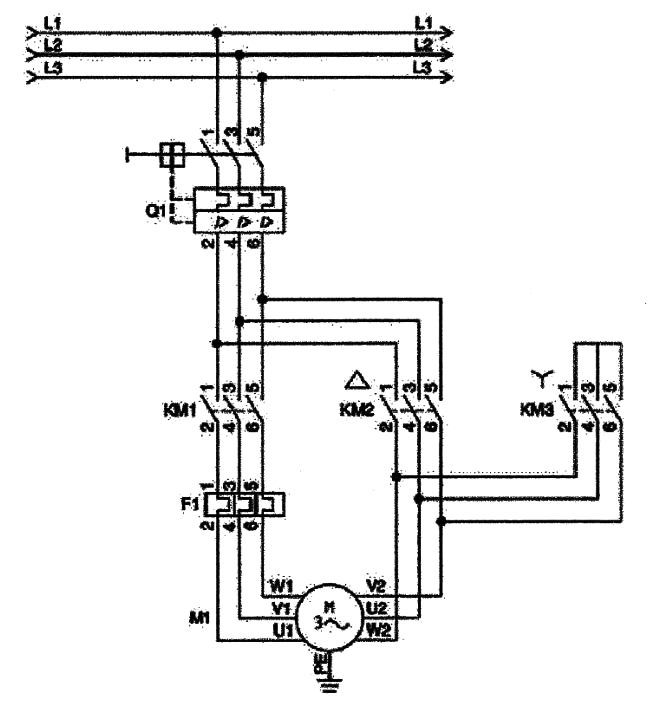

Conexión estrella-triángulo

Esta conexión se debe realizar de acuerdo a las especificaciones técnicas que indique el motor en su chapa de datos acoplada a la carcasa del mismo.

Tanto en la conexión delta como en estrella, el motor consume la misma potencia, sin embargo, en la conexión en estrella la intensidad que circula por los cables hasta el motor es 1.73 veces mayor que en Delta.

Para comenzar a girar el rotor, un motor necesita una corriente mucho mayor a su corriente nominal. Luego, para elevar su velocidad de rotación, precisa una alta tensión. Dado que en una conexión estrella las corrientes de linea son iguales a las de fase, y que en una conexión triangulo, las tensiones de fase y de linea son iguales, a dichas características se debe que el motor inicialmente se conecte en estrella y luego en triangulo.
