The internal R of the controller must be very high compared to the resistance of the wire and connections, to minimize signal loss (which is normally the case).

A differential signal as shown in Fig. 2 will eliminate ground noise and offset problems.

Las señales de voltaje de control en controladores industriales de procesos, normalmente están estandarizadas en los rangos de voltaje de 0 a 5 V, 0 a 10 V o 0 a 12 V, siendo de 0 a 5 V el más común. Los requisitos del transmisor son una impedancia de salida baja para permitir que el amplificador maneje una amplia variedad de cargas sin un cambio en el voltaje de salida, deriva de baja temperatura, deriva de compensación baja y bajo ruido. La figura 1a muestra un transmisor con una señal de salida de voltaje. Su baja impedancia de salida permite al controlador cargar la capacitancia de la línea, logrando un tiempo de estabilización rápido. Sin embargo, el voltaje de entrada al controlador V_ent puede ser menor que el voltaje de salida V_sal del transmisor debido a pérdidas de resistencia en los cables si el receptor está consumiendo corriente, es decir,

La resistencia interna del controlador debe ser muy alta en comparación con la resistencia del cable y las conexiones, para minimizar la pérdida de señal (que suele ser el caso).

Fig. 1 - Differential amplifier with buffer outputs. Amplificador diferencial con salidas buffer.

Una señal diferencial como se muestra en la Fig. 2 eliminará el ruido de fondo y los problemas de compensación.

Fig 2- Effect of resistance and lead capacitance on (a) voltage signals and (b) current signals. Efecto de la resistencia y la capacitancia del conductor en (a) señales de voltaje y (b) señales de corriente.

I = k Vⁿ

donde k es una constante y n varía entre 3 y 7

Estas resistencias se fabrican normalmente a base de carburo de silicio comprimido, con una cubierta cerámica en forma de disco o varilla y calentado a 1200°

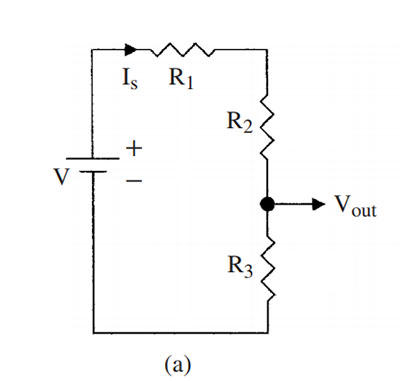

Since the current flowing is the same in all resistors: V_out = I_s * R₃

Dado que la corriente que fluye es la misma en todas las resistencias: V_out = I_s * R₃

Voltage dividers are constructed using resistors connected in series as in Fig. (a). A divider is used to reduce the supply voltage to a lower voltage value. The output voltage from the resistive divider can be calculated by multiplying the value of the current flowing by the value of the resistor across which the voltage is being measured, or by using the resistor ratios. Los divisores de voltaje se construyen usando resistencias conectadas en serie como en la Fig. (a). Se utiliza un divisor para reducir el voltaje de suministro a un valor de voltaje más bajo. La tensión de salida del divisor resistivo se puede calcular multiplicando el valor de la corriente que fluye por el valor de la resistencia a través de la cual se mide la tensión, o utilizando las relaciones de resistencia.

Voltage Drop Defined

Voltage drop occurs when current flows through a load component or resistance. Voltage drop is the amount of electrical energy than is converted as it pushes current flow through a resistance. Electricity is an energy. Energy cannot be created or destroyed but it can be changed. As electrical energy flows through a resistance, it is converted to some other form of energy, usually heat energy. The amount of voltage drop over a resistance or load device is an indication of how much electrical energy was converted to another energy form. After a resistance, the voltage is lower than it was before the resistance.

Voltage drop can be measured by using a voltmeter. With current flowing through a circuit, the voltmeter may be connected in parallel over the resistor, wire, or component to measure voltage drop. The voltmeter indicates the amount of voltage potential between two points in the circuit. The voltmeter reading indicates the difference between the amount of voltage available to the resistor and the amount of voltage after the resistor.

There must be a voltage present for current to flow through a resistor. Kirchhoff ’s law basically states that the sum of the voltage drops in an electrical circuit will always equal source voltage. In other words, all of the source’s voltage is used by the circuit.

Caída de tensión definida

La caída de voltaje ocurre cuando la corriente fluye a través de un componente de carga o resistencia. La caída de voltaje es la cantidad de energía eléctrica que se convierte a medida que activa el flujo de corriente a través de una resistencia. La electricidad es una energía. La energía no se crea ni se destruye, pero se puede cambiar. A medida que la energía eléctrica fluye a través de una resistencia, se convierte en alguna otra forma de energía, generalmente energía térmica. La cantidad de caída de voltaje sobre una resistencia o un dispositivo de carga es una indicación de cuánta energía eléctrica se convirtió en otra forma de energía. Después de una resistencia, el voltaje es más bajo que antes de la resistencia.

La caída de voltaje se puede medir usando un voltímetro. Con la corriente fluyendo a través de un circuito, el voltímetro se puede conectar en paralelo sobre la resistencia, el cable o el componente para medir la caída de voltaje. El voltímetro indica la cantidad de potencial de voltaje entre dos puntos en el circuito. La lectura del voltímetro indica la diferencia entre la cantidad de voltaje disponible para la resistencia y la cantidad de voltaje después de la resistencia.

Debe haber un voltaje presente para que la corriente fluya a través de una resistencia. La ley de Kirchhoff básicamente establece que la suma de las caídas de voltaje en un circuito eléctrico siempre será igual al voltaje de la fuente. En otras palabras, todo el voltaje de la fuente es utilizado por el circuito.

Fig. Principio básico de la realimentación de tensión.

El efecto de la realimentación de tensión se traduce en una mejora de la linealidad, disminución de la ganancia y la resistencia efectiva de salida del dispositivo activo que excita la carga, es decir, tiende a convertirlo en una fuente de tensión constante

Puede calcularse como una relación entre tensiones, o bien en decibelios, de la forma :

20 log₁₀ V_out/V_in
