Thermistor, resistencia térmica, termistor (Electrónica - Electronics ), Una resistencia con un coeficiente de temperatura muy negativo. Los materiales termosensibles que se emplean en termistores son óxidos de manganeso o níquel en forma de varilla y calentados a altas temperaturas. La resistencia de un termistor disminuye con el incremento de temperatura y por lo tanto con el de la corriente que lo atraviesa . Su comportamiento es opuesto al de la mayoría de los conductores metálicos. Los termistores pequeños se calientan haciendo pasar la corriente directamente a través del elemento termosensible, pero también hay tipos calentados indirectamente, en los que la corriente circula a través de un devanado aislado eléctricamente del elemento. Los termistores se usan para supresión de sobretensiones, p.e., uno calentado directamente puede conectarse en serie con los filamentos de los tubos en un receptor de radio, para limitar la sobretensión de corriente cuando el circuito pasa al estado de conducción y los filamentos están fríos, y por lo tanto con baja resistencia . Los termistores también se usan para medidas de temperatura; bead thermistor, termistor de cuenta; electrolytic thermistor, termistor electrolítico.

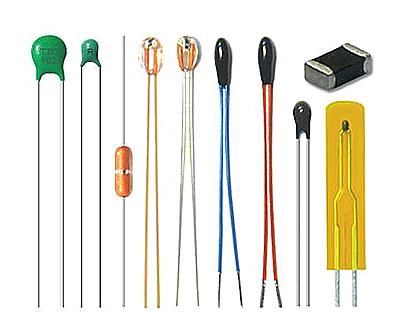

Figura : Termistores sensores NTC

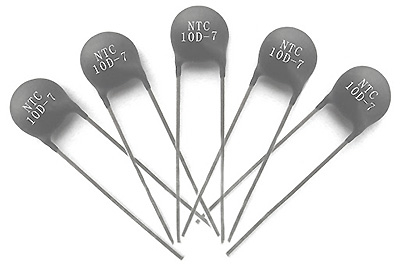

Figura : Termistor NTC de alta potencia, termistor de 10 k ohmios para lámparas / balastos
Thermistors are a class of metal oxide (semiconductor material) which typically have a high negative temperature coefficient of resistance, but can also be positive. Thermistors have high sensitivity which can be up to 10 percent change per degree Celsius, making them the most sensitive temperature elements available, but with very nonlinear characteristics. The typical response times is 0.5 to 5 s with an operating range from -50 to typically 300°C. Devices are available with the temperature range extended to 500°C. Thermistors are low cost and manufactured in a wide range of shapes, sizes, and values. When in use care has to be taken to minimize the effects of internal heating. Thermistor materials have a temperature coefficient of resistance (α) given by
where ∆R is the change in resistance due to a temperature change ∆T and RS the material resistance at the reference temperature.
The nonlinear characteristics are as shown in Fig. 1 and make the device difficult to use as an accurate measuring device without compensation, but its sensitivity and low cost makes it useful in many applications. The device is normally used in a bridge circuit and padded with a resistor to reduce its nonlinearity.
Los termistores son una clase de óxido metálico (material semiconductor) que normalmente tiene un alto coeficiente de resistencia de temperatura negativo, pero también puede ser positivo. Los termistores tienen una alta sensibilidad que puede tener un cambio de hasta un 10 por ciento por grado Celsius, lo que los convierte en los elementos de temperatura más sensibles disponibles, pero con características de muy baja linealidad. Los tiempos de respuesta típicos son de 0,5 a 5 s con un rango de funcionamiento de -50 a típicamente 300 °C. Los dispositivos están disponibles con un rango de temperatura ampliado a 500 °C. Los termistores son de bajo costo y se fabrican en una amplia gama de formas, tamaños y valores. Cuando están en uso, se debe tener cuidado de minimizar los efectos del calentamiento interno. Los materiales de termistores tienen un coeficiente de temperatura de resistencia (α) dado por
donde ∆R es el cambio de resistencia debido a un cambio de temperatura ∆T y RS la resistencia del material a la temperatura de referencia.

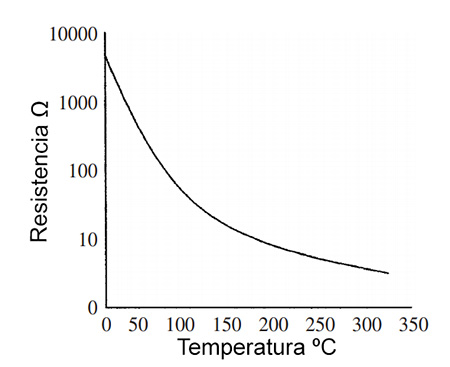

Fig. Thermistor resistance temperature curve. - Curva de temperatura de resistencia del termistor.
Las características no lineales son las que se muestran en la Fig. 1 y hacen que el dispositivo sea difícil de usar como un dispositivo de medición preciso sin compensación, pero su sensibilidad y bajo costo lo hacen útil en muchas aplicaciones.

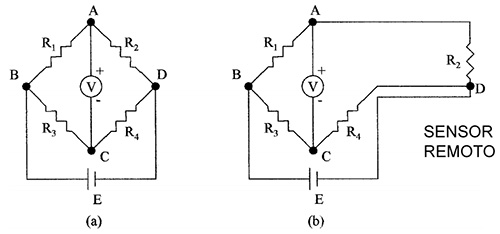

Fig. Circuit of (a) Wheatstone bridge and (b) compensation for lead resistance used in remote sensing. - Circuito de (a) puente de Wheatstone y (b) compensación de la resistencia de los cables utilizados en la teledetección.
El dispositivo se usa normalmente formando parte de un circuito puente y se rellena con una resistencia para reducir su no linealidad.
A thermistor is a type of resistor whose resistance changes with temperature. The word "thermistor" is a combination of "thermal" and "resistor." Thermistors are made from ceramic or polymer materials and are often used as temperature sensors in a variety of applications, including electronic circuits, automotive engines, and HVAC systems.
There are two types of thermistors: positive temperature coefficient (PTC) and negative temperature coefficient (NTC). PTC thermistors have a positive temperature coefficient, meaning that their resistance increases as their temperature increases. NTC thermistors, on the other hand, have a negative temperature coefficient, meaning that their resistance decreases as their temperature increases.
Thermistors are often used in electronic circuits to measure temperature and provide feedback to a control system. They are particularly useful in circuits where high accuracy is required, such as in temperature control systems. In addition to their accuracy, thermistors are also very stable and have a long service life.
Un termistor es un tipo de resistencia cuya resistencia cambia con la temperatura. La palabra "termistor" es una combinación de "térmico" y "resistencia". Los termistores están hechos de materiales cerámicos o poliméricos y, a menudo, se usan como sensores de temperatura en una variedad de aplicaciones, incluidos circuitos electrónicos, motores de automóviles y sistemas HVAC.
Hay dos tipos de termistores: coeficiente de temperatura positivo (PTC) y coeficiente de temperatura negativo (NTC). Los termistores PTC tienen un coeficiente de temperatura positivo, lo que significa que su resistencia aumenta a medida que aumenta su temperatura. Los termistores NTC, por otro lado, tienen un coeficiente de temperatura negativo, lo que significa que su resistencia disminuye a medida que aumenta su temperatura.
Los termistores se utilizan a menudo en circuitos electrónicos para medir la temperatura y proporcionar retroalimentación a un sistema de control. Son particularmente útiles en circuitos donde se requiere una alta precisión, como en los sistemas de control de temperatura. Además de su precisión, los termistores también son muy estables y tienen una larga vida útil.
|
