Solenoid Actuated Valves : Solenoid actuated valves provide for automatic open-close valve positioning as illustrated in the figure below . Most solenoid actuated valves also have a manual override that permits manual positioning of the valve for as long as the override is manually positioned .

Solenoids position the valve by attracting a magnetic slug attached to the valve stem. In single solenoid valves, spring pressure acts against the motion of the slug when power is applied to the solenoid . These valves can be arranged such that power to the solenoid either opens or closes the valve. When power to the solenoid is removed, the spring returns the valve to the opposite position. Two solenoids can be used to provide for both opening and closing by applying power to the appropriate solenoid .

Single solenoid valves are termed fail open or fail closed depending on the position of the valve with the solenoid de-energized . Fail open solenoid valves are opened by spring pressure and closed by energizing the solenoid . Fail closed solenoid valves are closed by spring pressure and opened by energizing the solenoid . Double solenoid valves typically fail ‘as is.‘ That is, the valve position does not change when both solenoids are de-energized .

One application of solenoid valves is in air systems such as those used to supply air to pneumatic valve actuators. The solenoid valves are used to control the air supply to the pneumatic actuator and thus the position of the pneumatic actuated valve.

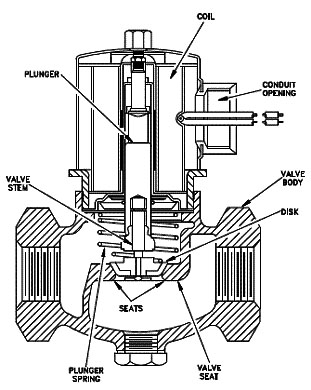

Fig.: Solenoid valve - válvula de solenoide

Válvulas accionadas por solenoide: Las válvulas accionadas por solenoide proporcionan posicionamiento automático de abierto-cerrado como se ilustra en la figura arriba . La mayoría de las válvulas accionadas por solenoide disponen además de una alternativa de comando manual que cancela el automatismo, y permite el posicionamiento manual de la válvula en tanto permanezca invalidado el control automático.

Las solenoides posicionan la válvula al atraer un núcleo magnéticamente permeable adjunto al vástago de la válvula . En válvulas de solenoide única, la presión del resorte actúa contra el movimiento del núcleo cuando se aplica energía de alimentación a la solenoide. Estas válvulas pueden ser dispuestas de manera que la alimentación a la solenoide abra o cierre la válvula . Cuando la energía a la bobina es quitada, el resorte retorna la válvula a la posición opuesta . Dos solenoides pueden ser usadas para proporcionar tanto apertura como cierre al suministrar energía a la solenoide que corresponda . Las válvulas de solenoide única son referidas como normal abierta o normal cerrada, dependiendo de la posición de la válvula con la solenoide desenergizada . Las válvulas de solenoide normal abierta, son abiertas por la presión de un resorte y cerradas al energizar la solenoide. Las válvulas de solenoide normal cerrada, son cerradas por la presión de un resorte y abiertas al energizar la solenoide. Las válvulas de doble solenoide son típicamente designadas así como si nombre lo indica, sin hacer referencia a posición alguna, o sea la posición de la válvula no cambia cuando ambas solenoides están desenergizadas.

Una aplicación de las válvulas solenoide es en los sistemas de aire, tales como los usados en el suministro de aire a actuadores de válvulas neumáticas. Las válvulas solenoide son usadas para controlar el paso del aire al actuador y de esta manera comandar la válvula de actuador neumático.

Solenoids are devices that turn electricity, gas, oil, or water on and off. Solenoids can be used, for example, to turn the cold water on and the hot water off in a washing machine, to get a proper mix of warm water. To control the hot water solenoid, a thermostat is inserted in the circuit.

Figure shows a solenoid for controlling natural-gas flow in a hot-air furnace. Note how the coil is wound around the plunger. The plunger is the core of the solenoid. It has a tendency to be sucked into the coil whenever the coil is energized by current flowing through it. The electromagnetic effect causes the plunger to be attracted upward into the coil area. When the plunger is moved upward by the pull of the electromagnet, the soft disc (10) is also pulled upward, allowing gas to flow through the valve. This basic technique is used to control water, oil, gasoline, or any other liquid or gas.

The starter solenoid on an automobile uses a similar procedure, except that the plunger has electrical contacts on the end that complete the circuit from the battery to the starter. The solenoid uses low voltage (12 V) and low current to energize the coil. The coil in turn sucks the plunger upward. The plunger then touches heavy-duty contacts designed to handle the 300-A current needed to start a cold engine. In this way, low voltage and low current are used, from a remote location, to control low voltage and high current.

Solenoids are electromagnets. An electromagnet is composed of a coil of wire wound around a core of soft iron. When current flows through the coil, the core will become magnetized. The magnetized core can be used to attract an armature and act as a magnetic circuit breaker (See figure). (A circuit breaker, like a fuse, protects a circuit against short circuits and overloads.) In Figure, the magnetic circuit breaker is connected in series with both the load circuit to be protected and with the switch contact points. When excessive current flows in the circuit, a strong magnetic field in the electromagnet causes the armature to be attracted to the core. A spring attached to the armatures causes the switch contacts to open and break the circuit. The circuit breaker must be reset by hand to allow the circuit to operate again. If the overload is still present, the circuit breaker will “trip” again. It will continue to do so until the cause of the short circuit or overload is found and corrected. ... Read more

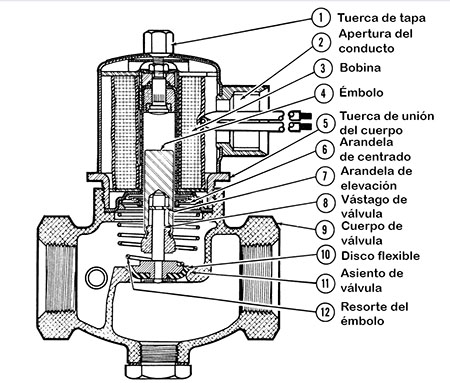

Fig. Solenoide para controlar el flujo de gas natural a un horno de aire caliente.

Los solenoides son dispositivos que conectan y cortan la electricidad, el gas, el petróleo o el agua. Los solenoides se pueden usar, por ejemplo, para abrir el agua fría y cerrar el agua caliente en una lavadora, para obtener una mezcla adecuada de agua tibia. Para controlar el solenoide de agua caliente, se inserta un termostato en el circuito.

La figura superior muestra un solenoide para controlar el flujo de gas natural en un horno de aire caliente. Observe cómo se enrolla la bobina alrededor del émbolo. El émbolo es el núcleo del solenoide. Tiene una tendencia a ser absorbido por la bobina cada vez que la bobina se energiza por la corriente que fluye a través de ella. El efecto electromagnético hace que el émbolo sea atraído hacia arriba en el área de la bobina. Cuando el émbolo se mueve hacia arriba por la atracción del electroimán, el disco flexible (10)    también se acciona hacia arriba, lo que permite que el gas fluya a través de la válvula. Esta técnica básica se utiliza para controlar agua, aceite, gasolina o cualquier otro líquido o gas.

El solenoide de arranque de un automóvil utiliza un procedimiento similar, excepto que el émbolo tiene contactos eléctricos en el extremo que completan el circuito desde la batería hasta el motor de arranque. El solenoide usa bajo voltaje (12 V) y baja corriente para energizar la bobina. La bobina, a su vez, atrae el émbolo hacia arriba. Luego, el émbolo cierra los contactos de servicio de alta demanda, diseñados para manejar la corriente de 300 A necesaria para arrancar un motor parado. De esta forma, se utilizan baja tensión y baja corriente, desde una ubicación remota, para controlar baja tensión y alta corriente.

Los solenoides son electroimanes. Un electroimán está compuesto por una bobina de alambre enrollada alrededor de un núcleo de hierro dulce. Cuando la corriente fluye a través de la bobina, el núcleo se magnetiza. El núcleo magnetizado se puede usar para atraer una armadura y actuar como un interruptor de circuito magnético. (Un interruptor de circuito, como un fusible, protege un circuito contra cortocircuitos y sobrecargas). En la figura, el disyuntor magnético está conectado en serie tanto con el circuito de carga a proteger como con los puntos de contacto del interruptor. Cuando fluye una corriente excesiva en el circuito, un fuerte campo magnético en el electroimán hace que la armadura sea atraída hacia el núcleo. Un resorte unido a las armaduras hace que los contactos del interruptor se abran y abran el circuito. El disyuntor debe restablecerse a mano para permitir que el circuito vuelva a funcionar. Si la sobrecarga aún está presente, el disyuntor se “disparará” nuevamente. Continuará haciéndolo hasta que se encuentre y corrija la causa del cortocircuito o la sobrecarga.
