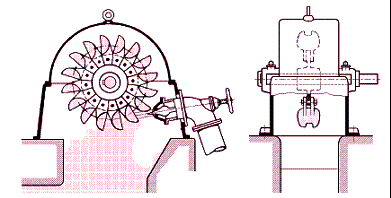

Fig. : Pelton turbine, turbina Pelton

Las turbinas Pelton son turbinas de chorro libre que se acomodan a la utilización de saltos de agua con mucho desnivel y caudales relativamente pequeños, con márgenes de empleo entre 60 y 1500 metros, consiguiéndose rendimientos máximos del orden del 90%.

Fig. Pelton Cups - Cazoletas

Cazoletas
En una rueda Pelton la dirección del chorro no es ni axial ni radial, sino tangencial; el elemento constructivo más importante es la cazoleta en forma de doble cuchara, que recibe el chorro exactamente en su arista media donde se divide en dos, circulando por su cavidad y recorriendo hasta la salida casi un ángulo de 180º, contrarrestándose así los empujes axiales por cambio de dirección de los dos chorros.
El agua una vez sale de la cazoleta, cae libremente una cierta altura, pasando al cauce inferior.

Fig. Pelton injector - Inyector

Inyector
El inyector es el órgano regulador del caudal del chorro; consta de una válvula de aguja cuya carrera determina el grado de apertura del mismo; para poder asegurar el cierre, el diámetro máximo de la aguja tiene que ser superior al de salida del chorro cuyo diámetro d se mide en la sección contraída, situada aguas abajo de la salida del inyector y en donde se puede considerar que la presión exterior es igual a la atmosférica .
El chorro está constituido por un núcleo central convergente de agua y una sección anular creciente que contiene una emulsión de agua y aire.
Con el fin de asegurar una buena regulación, conviene diseñar el inyector de forma que exista una proporcionalidad entre la potencia de la turbina y la carrera x de la aguja, por cuanto la potencia es proporcional al caudal y éste, a su vez, a la sección de paso normal al flujo.
La variación del caudal del chorro para regular la potencia se consigue mediante una aguja de forma especial, con cuyo accionamiento se puede estrangular la sección de salida de la boquilla; su regulación puede ser manual o automática mediante un servomotor.
Tiene además otro sistema de regulación por desviación del chorro, que consiste en una superficie metálica llamada deflector, que se introduce en medio del chorro, dividiéndolo y desviando una parte del mismo, de forma que en vez de dirigirse contra las cazoletas, sale lateralmente sin producir ningún efecto útil.
De esta forma se evitan sobrepresiones en la tubería, por cuanto el caudal que circula por ésta continua siendo el mismo .
Cuando se dispone de un solo inyector, el rodete tiene el eje de giro horizontal y el eje de salida del chorro es tangente horizontal, inferior a la circunferencia del rodete, cuyo diámetro se denomina diámetro Pelton, cayendo el agua a la salida de las cucharas al fondo de la turbina, sin interferir el giro de la rueda .
