Figura : Forma de conexión de un transformador de corriente (TI) y uno de tensión (TV) para medición de magnitudes eléctricas.

Cuando se trata de adecuar la magnitud de una señal de AC al uso de un transductor de nivel, no siempre es viable debido a las dificultades que se presentan, entre las que cabe señalar:
- Las mediciones en circuitos de alta tensión (y de baja tensión en el caso de sistemas electrónicos) hacen necesario lograr una separación galvánica entre el circuito de potencia y el sistema de medida
- Los instrumentos analógicos de AC poseen un mayor consumo propio lo que acarrea una mayor disipación de potencia si se utilizan resistencias multiplicadoras o derivadoras.
- La frecuencia de trabajo de la señal a medir influye en las impedancias de los elementos divisores de corrientes o tensiones afectando las mediciones.
- Si la cantidad de aparatos a conectar al elemento adaptador de alcance es grande, la potencia que éste debe disipar resulta elevada.
Estas dificultades para la adecuación del alcances en AC se resuelven utilizando transformadores como transductor de nivel. Su uso trae además asociadas ventajas tales como:
- Pueden realizarse mediciones remotas, a distancias considerables del punto de conexión del trasformador.
- Pueden agregarse nuevos elementos de medida, siempre y cuando posean los mismos alcances
- Se puede uniformar el alcance de los instrumentos normalizando las tensiones y corrientes obtenibles a la salida del transformador. See: Current transformer (CT) - transformador de corriente (TI).

Régimen de funcionamiento - tipos de TV:
El comportamiento de las redes de servicio eléctrico se caracteriza por un suministro de energía a un nivel de tensión determinado, el cual puede variar dentro de límites bien definidos bajos condiciones normales de funcionamiento. En redes con tensiones mayores a 220 KV un incremento del 30% por encima del nominal puede comprometer seriamente las aislaciones del sistema. También, tensiones muy por debajo del valor nominal, deben ser evitadas para proteger a las cargas conectadas. Es por ello que, además de los sistemas de medición y registro, existen sistemas de regulación y protección que mantienen el nivel de tensión dentro de los límites establecidos y, si esto no se cumple por condiciones anormales de funcionamiento, efectúan la desconexión del alimentador de la red.

Por lo expuesto el comportamiento del TV puede analizarse como si fuera un transformador de potencia, con una carga muy pequeña en el secundario.

Como en el caso de los TI se puede realizar una clasificación según sea el uso del TV, difiriendo los valores de tensión secundarios:
- transformador de tensión de medición: utilizado para adecuar los niveles de tensión al alcance de los instrumentos de medida, y/o aislarlos de la red.
- transformador de corriente de protección o control: utilizado para adecuar los niveles de tensión, a los valores nominales de las protecciones eléctricas y control de la red, y/o aislarlos de la red

El símbolo gráfico de un potenciómetro se indica en la figura siguiente.

Fig. Símbolo gráfico de un potenciómetro.

(Automobile - Automóvil ) A potentiometer is a three-wire variable resistor that acts as a voltage divider to produce a continuously variable output signal proportional to a mechanical position. When a potentiometer is installed into a circuit, one terminal is connected to a power source at one end of the resistor. The second wire is connected to the opposite end of the resistor and is the ground return path. The third wire is connected to the wiper contact . The wiper senses a variable voltage drop as it is moved over the resistor. Because the current always flows through the same amount of resistance, the total voltage drop measured by the potentiometer is very stable. For this reason, the potentiometer is a common type of input sensor for the vehicle’s onboard computers.

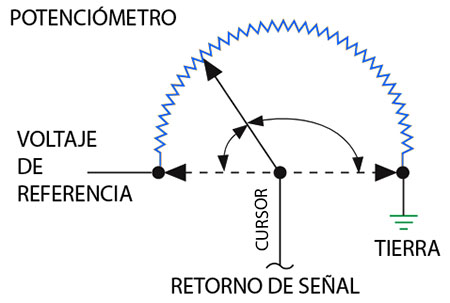

Fig. A potentiometer is used to send a signal voltage from the wiper - Se utiliza un potenciómetro para enviar una señal de voltaje desde el cursor.

Un potenciómetro es una resistencia variable de tres conductores que actúa como un divisor de voltaje para producir una señal de salida continuamente variable proporcional a una posición mecánica. Cuando se instala un potenciómetro en un circuito, un terminal se conecta a una fuente de alimentación en un extremo de la resistencia. El segundo cable está conectado al extremo opuesto de la resistencia y es la ruta de retorno a tierra. El tercer cable está conectado al contacto del cursor. El cursor detecta una caída de voltaje variable a medida que se mueve sobre la resistencia. Debido a que la corriente siempre fluye a través de la misma cantidad de resistencia, la caída de voltaje total medida por el potenciómetro es muy estable. Por esta razón, el potenciómetro es un tipo común de sensor de entrada para las computadoras a bordo de un vehículo.

Potentiometers are a convenient method of converting the displacement in a sensor to an electrical variable. The wiper or slider arm of a linear potentiometer can be mechanically connected to the moving section of a sensor. Where rotation is involved, a single or multiturn (up to 10 turns) rotational type of potentiometer can be used. For stability, wire-wound devices should be used, but in environmentally-unfriendly conditions, lifetime of the potentiometer may be limited by dirt, contamination, and wear. (Instrumentación Industrial y Control de Procesos; definiciones básicas de posición - Industrial Instrumentation and Process Control, basic position definitions ) Los potenciómetros son un método conveniente para convertir el desplazamiento de un sensor en una variable eléctrica. El cursor o el brazo deslizante de un potenciómetro lineal se pueden conectar mecánicamente a la sección móvil de un sensor. Cuando se trata de rotación, se puede utilizar un tipo de potenciómetro giratorio de una o varias vueltas (hasta 10 vueltas). Para mayor estabilidad, se deben utilizar dispositivos de alambre bobinado, pero en condiciones no amigables con el medio ambiente, la vida útil del potenciómetro puede verse limitada por la suciedad, la contaminación y el desgaste.
